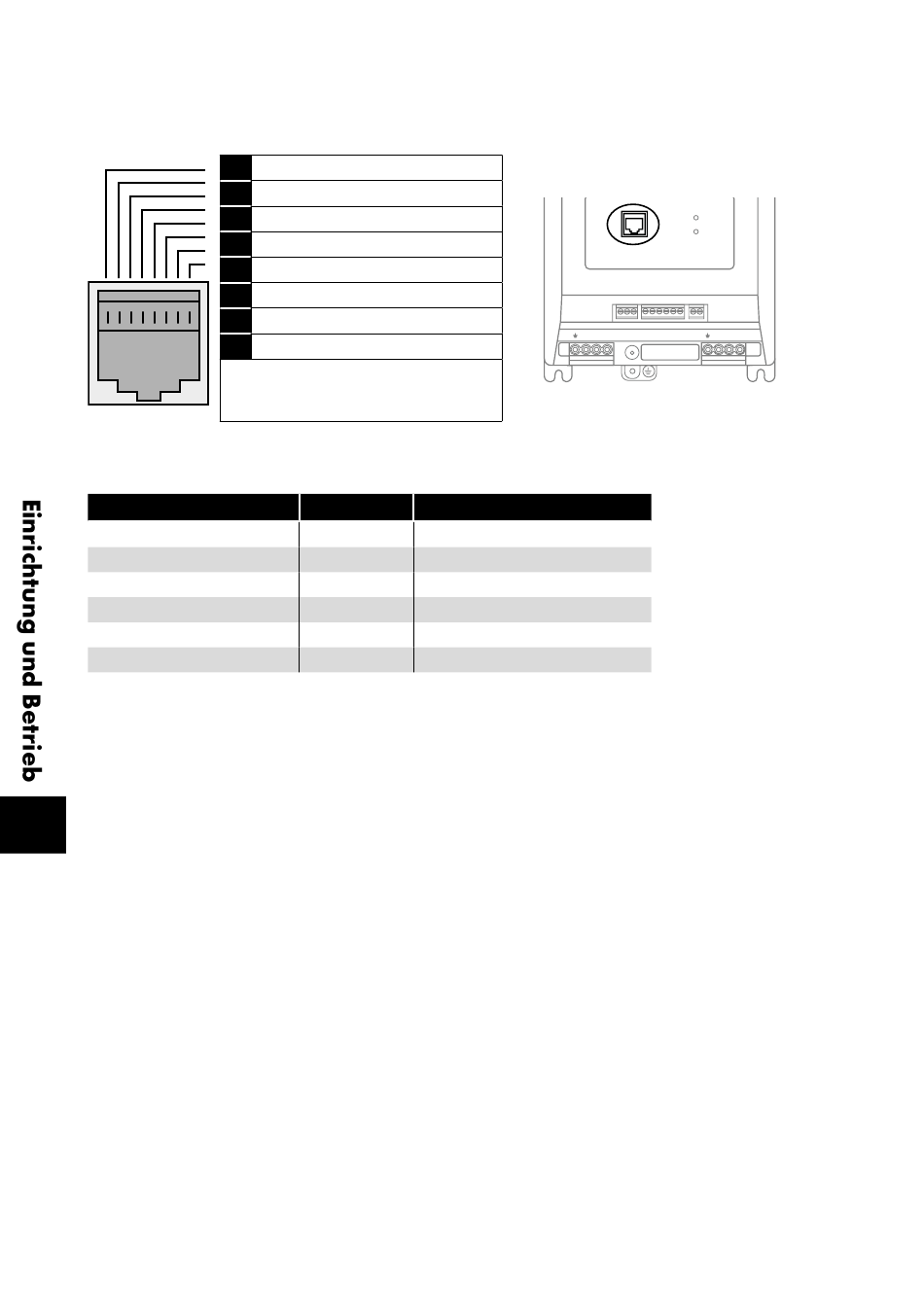

4.2.4. RS-485-Kommunikation mit elektrischen Anschlüssen über RJ45-Anschluss
Dieser Anschluss kann mit dem Optistick Smart verwendet werden, um Parameter zu kopieren oder zum Verbinden mit der mobilen
App oder PC-Tools oder für eine Master-/Follower-Konfiguration von Antrieben.
Der RJ45-Anschluss besitzt einige Klemmen, die wie nachfolgend dargestellt intern parallel mit den steckbaren Steuerklemmen
verbunden sind:
Steckbare Steuerklemmen
1
2
3
4
-
-
4.2.5. Modbus-Telegrammstruktur
Der Optidrive Coolvert unterstützt die Master/Slave Modbus RTU-Kommunikation über die Befehle 03 „Read Multiple Holding
Registers" und 06 „Write Single Holding Register" und 16 „Write Multiple Holding Registers" (unterstützt nur die Register 1-4 ). Viele
Master-Geräte behandeln die erste Registeradresse als Register 0. Aus diesem Grund müssen eventuell die Registernummernangaben
in
Abschnitt 4.3. Liste der schreibgeschützten Parameter und Modbus-Register Auf Seite 28 und in Abschnitt 4.4. Vollständige
Liste der Parameter und Modbus-Register Auf Seite 31 muss der Wert 1 abgezogen werden, um die korrekte Registeradresse zu
4
erhalten.
26 | Optidrive Coolvert Bedienungsanleitung | Version 1.02
1
Keine Funktion
2
Keine Funktion
3
0 Volt
4
-RS485 (PC)
5
+RS485 (PC)
6
+24 Volt
7
RS 485- Modbus RTU/BACnet MSTP
8
RS 485+ Modbus RTU/BACnet MSTP
Warnung:
Dies ist keine Ethernet-Verbindung. Nicht direkt
mit einem Ethernet-Anschluss verbinden.
RJ45-Klemme Beschreibung
3
8
7
6
5
4
L1 L2 L3
L1 L2 L3
0 Volt Masse
Modbus RTU TX/RX + (RS485)
Modbus RTU TX/RX - (RS485)
Benutzer +24 Volt (100 mA max.)
PC-Tools TX/RX + (RS485 Optibus)
PC-Tools TX/RX - (RS485 Optibus)
STATUS 1
STATUS 1
STATUS 2
STATUS 2
1 2 3
1 2 3
4 5 6 7 8 9
4 5 6 7 8 9
10 11
10 11
EMC
EMC
U
V
W
U
V
W
