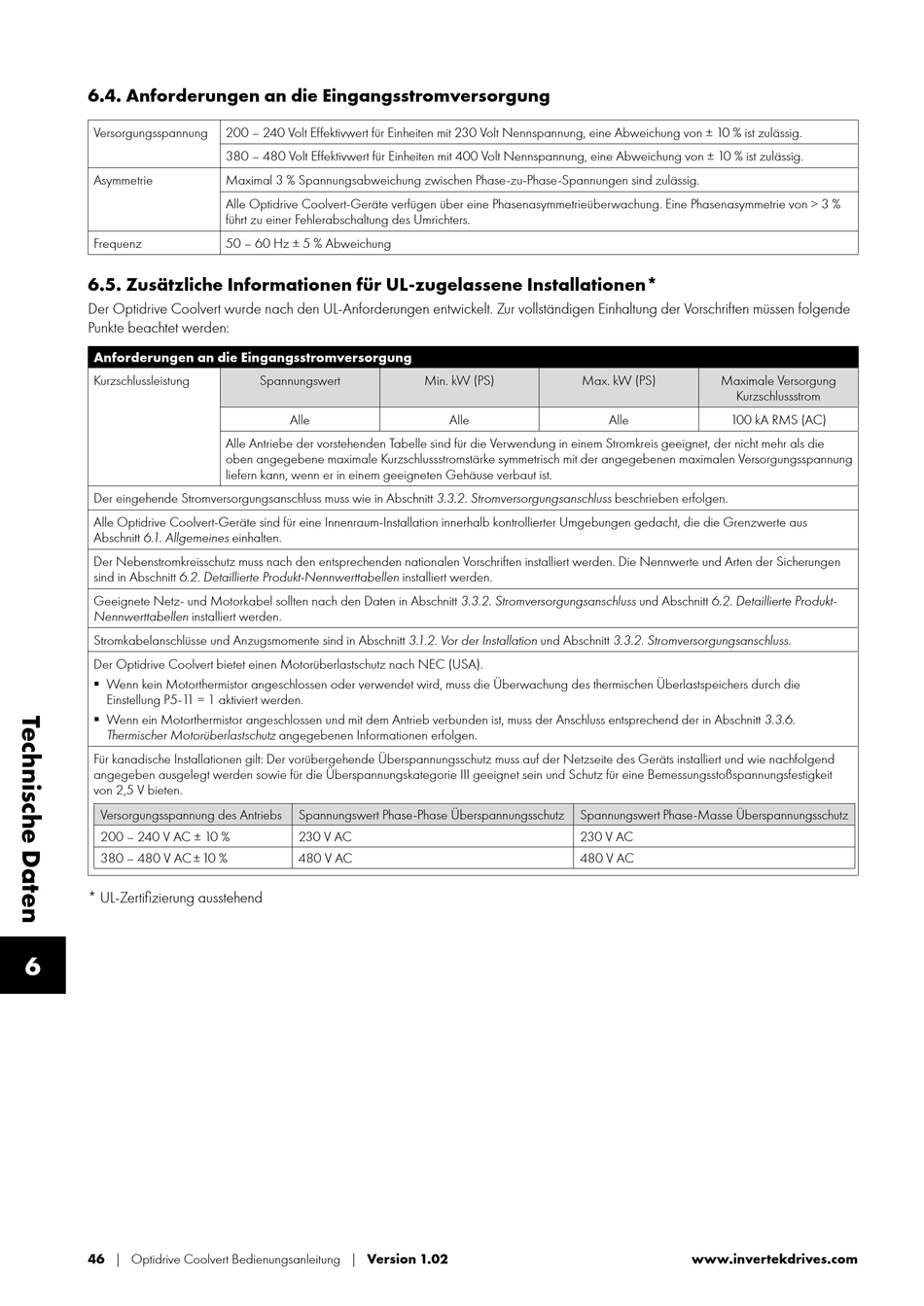

6.4. Anforderungen an die Eingangsstromversorgung

Versorgungsspannung
Asymmetrie
Frequenz
6.5. Zusätzliche Informationen für UL-zugelassene Installationen*
Der Optidrive Coolvert wurde nach den UL-Anforderungen entwickelt. Zur vollständigen Einhaltung der Vorschriften müssen folgende
Punkte beachtet werden:
Anforderungen an die Eingangsstromversorgung
Kurzschlussleistung
Der eingehende Stromversorgungsanschluss muss wie in Abschnitt 3.3.2. Stromversorgungsanschluss beschrieben erfolgen.
Alle Optidrive Coolvert-Geräte sind für eine Innenraum-Installation innerhalb kontrollierter Umgebungen gedacht, die die Grenzwerte aus
Abschnitt 6. 1 . Allgemeines einhalten.
Der Nebenstromkreisschutz muss nach den entsprechenden nationalen Vorschriften installiert werden. Die Nennwerte und Arten der Sicherungen
sind in Abschnitt 6.2. Detaillierte Produkt-Nennwerttabellen installiert werden.
Geeignete Netz- und Motorkabel sollten nach den Daten in Abschnitt 3.3.2. Stromversorgungsanschluss und Abschnitt 6.2. Detaillierte Produkt-
Nennwerttabellen installiert werden.
Stromkabelanschlüsse und Anzugsmomente sind in Abschnitt 3. 1 .2. Vor der Installation und Abschnitt 3.3.2. Stromversorgungsanschluss.
Der Optidrive Coolvert bietet einen Motorüberlastschutz nach NEC (USA).
 Wenn kein Motorthermistor angeschlossen oder verwendet wird, muss die Überwachung des thermischen Überlastspeichers durch die
Einstellung P5-1 1 = 1 aktiviert werden.
 Wenn ein Motorthermistor angeschlossen und mit dem Antrieb verbunden ist, muss der Anschluss entsprechend der in Abschnitt 3.3.6.
Thermischer Motorüberlastschutz angegebenen Informationen erfolgen.
Für kanadische Installationen gilt: Der vorübergehende Überspannungsschutz muss auf der Netzseite des Geräts installiert und wie nachfolgend
angegeben ausgelegt werden sowie für die Überspannungskategorie III geeignet sein und Schutz für eine Bemessungsstoßspannungsfestigkeit
von 2,5 V bieten.
Versorgungsspannung des Antriebs
200 – 240 V AC ± 10 %
380 – 480 V AC ± 10 %
* UL-Zertifizierung ausstehend
6
46 | Optidrive Coolvert Bedienungsanleitung | Version 1.02
200 – 240 Volt Effektivwert für Einheiten mit 230 Volt Nennspannung, eine Abweichung von ± 10 % ist zulässig.
380 – 480 Volt Effektivwert für Einheiten mit 400 Volt Nennspannung, eine Abweichung von ± 10 % ist zulässig.
Maximal 3 % Spannungsabweichung zwischen Phase-zu-Phase-Spannungen sind zulässig.
Alle Optidrive Coolvert-Geräte verfügen über eine Phasenasymmetrieüberwachung. Eine Phasenasymmetrie von > 3 %
führt zu einer Fehlerabschaltung des Umrichters.
50 – 60 Hz ± 5 % Abweichung
Spannungswert
Alle
Alle Antriebe der vorstehenden Tabelle sind für die Verwendung in einem Stromkreis geeignet, der nicht mehr als die
oben angegebene maximale Kurzschlussstromstärke symmetrisch mit der angegebenen maximalen Versorgungsspannung
liefern kann, wenn er in einem geeigneten Gehäuse verbaut ist.
Spannungswert Phase-Phase Überspannungsschutz
230 V AC
480 V AC
Min. kW (PS) Max. kW (PS)
Alle
Spannungswert Phase-Masse Überspannungsschutz
230 V AC
480 V AC
Maximale Versorgung
Kurzschlussstrom
Alle 100 kA RMS (AC)
