Master RJ45
Damit der Motor laufen kann, muss ein STO-Signal bereitgestellt werden. Die Betriebsaktivierung wird vom digitalen Eingang mit dem
Start-/Stopp-Befehl bereitgestellt, der vom Master-Antrieb kommt. Die Drehzahlreferenz kommt ebenfalls vom Master-Antrieb. Der
Slave-Antrieb muss mit einem ungekreuzten RJ45-Patchkabel an den Master-Antrieb angeschlossen werden.

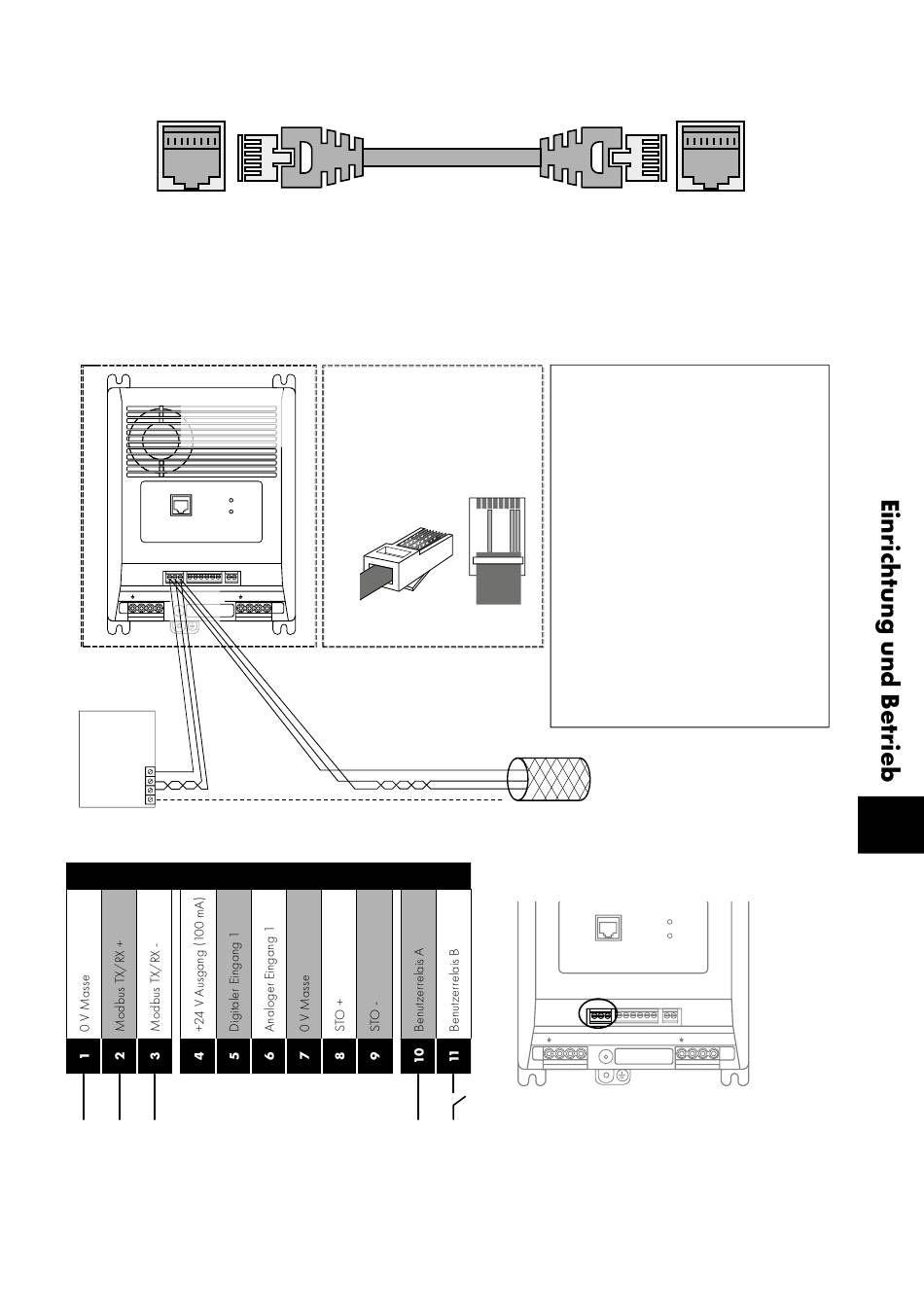

4.2.2. RS-485-Kommunikation mit elektrischen Anschlüssen
Der Optidrive Coolvert besitzt zwei separate Stellen, an denen Sie auf die Modbus RTU-Kommunikation zugreifen können. Der
Modbus RTU-Anschluss kann über den RJ45-Anschluss oder die Steuerklemmen 1, 2 und 3 wie nachfolgend dargestellt erfolgen:
Anschluss an
den Antrieb über
die Klemmen
STATUS 1
STATUS 2
1 2 3 4 5 6 7 8 9 10 11
EMC EMC
L1 L2 L3
Modbus RTU
RS485 Steuerung
0 Volt/Masse
RS485+
RS485-
Erdung
4.2.3. RS-485-Kommunikation mit elektrischen Anschlüssen über Steuerklemmen
Anschluss für serielle Kommunikation
www.invertekdrives.com
Direkter Anschluss an den
Antrieb über den eingebauten
RJ45-Anschluss
Belegung des RJ45-Steckers
U V W
Pin 3 – 0 Volt/Masse
Pin 7 – RS485- (Modbus RTU)
Pin 8 – RS485+ (Modbus RTU)
HINWEISE
• Verwenden Sie ein 3- oder 4-adriges
paarweise verdrilltes Kabel.
•
RS485+ und RS485- müssen paarweise
verdrillt sein.
Achten Sie darauf, dass die
•
Netzwerkanschlüsse für den Antrieb
1 2 3 4 5 6 7 8
so kurz wie möglich sind.
Am Ende des Netzwerks kann ein
•
1 2 3 4
5 6 7 8
Abschlusswiderstand (120 R) verwendet
werden, um das Rauschen zu reduzieren.
•
Klemmen Sie die Abschirmung des
Netzwerkkabels nur an der Steuerung an.
Klemmen Sie sie nicht am Antrieb an!
•
Die 0 Volt Masse muss geräteübergreifend
und zur Referenz der 0-Volt-Klemme an
der Steuerung angeschlossen werden.
Schließen Sie die 0 Volt Masse des
•
Netzwerks nicht an die Erdung an.
0 Volt/Masse
RS485+
RS485-
Abschirmung
1 2 3 1 2 3
EMC EMC
L1 L2 L3
L1 L2 L3
Version 1.02 | Optidrive Coolvert Bedienungsanleitung | 25
Slave RJ45
STATUS 1
STATUS 1
STATUS 2 STATUS 2
4 5 6 7 8 9 4 5 6 7 8 9 10 11 10 11
U V W
U V W
