6 Montage

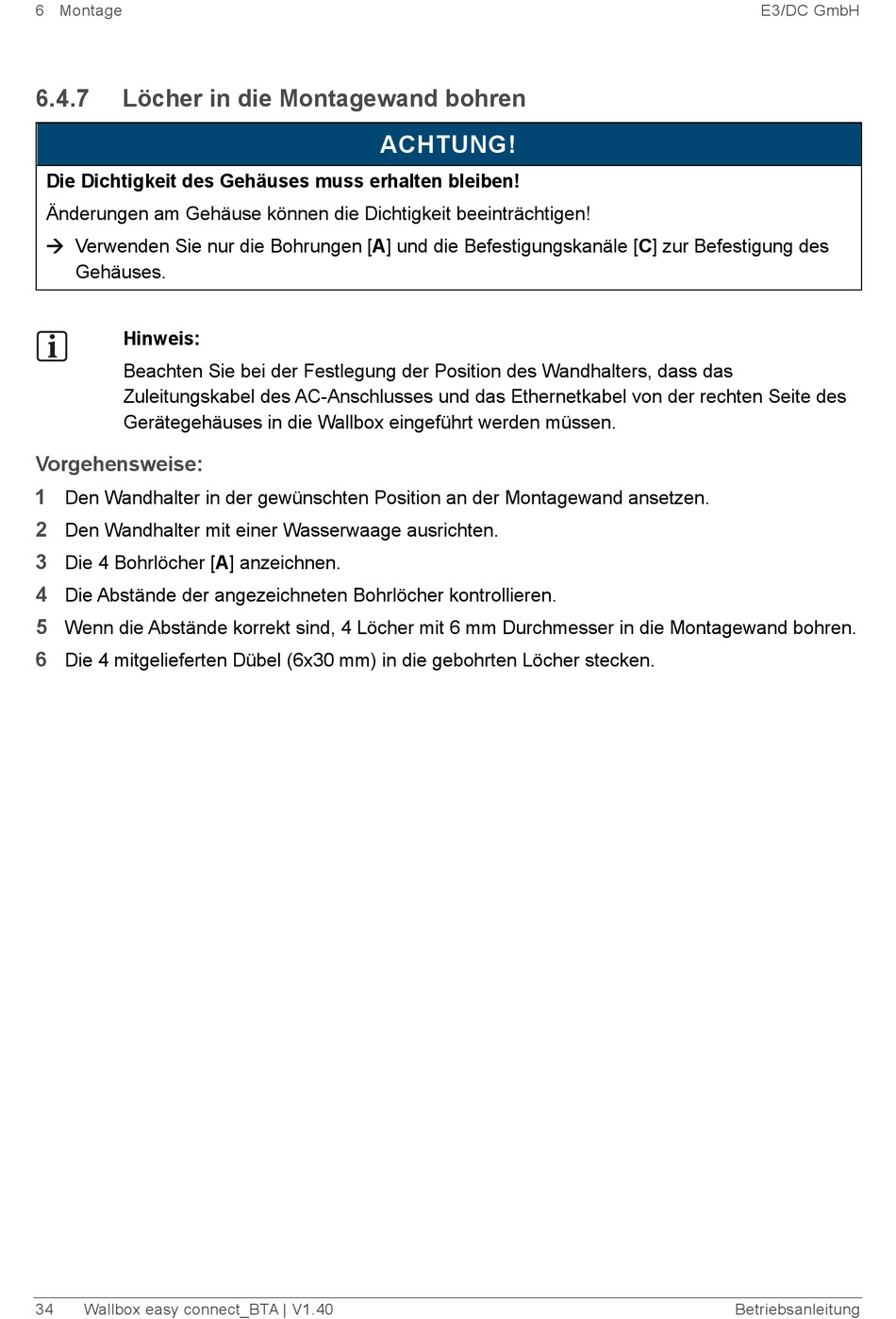

6.4.7 Löcher in die Montagewand bohren
Die Dichtigkeit des Gehäuses muss erhalten bleiben!
Änderungen am Gehäuse können die Dichtigkeit beeinträchtigen!
 Verwenden Sie nur die Bohrungen [A] und die Befestigungskanäle [C] zur Befestigung des
Gehäuses.
Hinweis:
Beachten Sie bei der Festlegung der Position des Wandhalters, dass das
Zuleitungskabel des AC-Anschlusses und das Ethernetkabel von der rechten Seite des
Gerätegehäuses in die Wallbox eingeführt werden müssen.
Vorgehensweise:
1
Den Wandhalter in der gewünschten Position an der Montagewand ansetzen.
2
Den Wandhalter mit einer Wasserwaage ausrichten.
3
Die 4 Bohrlöcher [A] anzeichnen.
4
Die Abstände der angezeichneten Bohrlöcher kontrollieren.
5
Wenn die Abstände korrekt sind, 4 Löcher mit 6 mm Durchmesser in die Montagewand bohren.
6
Die 4 mitgelieferten Dübel (6x30 mm) in die gebohrten Löcher stecken.
