E3/DC Wallbox easy connect Betriebsanleitung Seite 42

6 Montage
3
Standsäule mit dem Bodenanker verschrauben:
–
Den Sockel der Standsäule mit den mitgelieferten Unterlegscheiben und Hutmuttern mit
dem Bodenanker verschrauben.

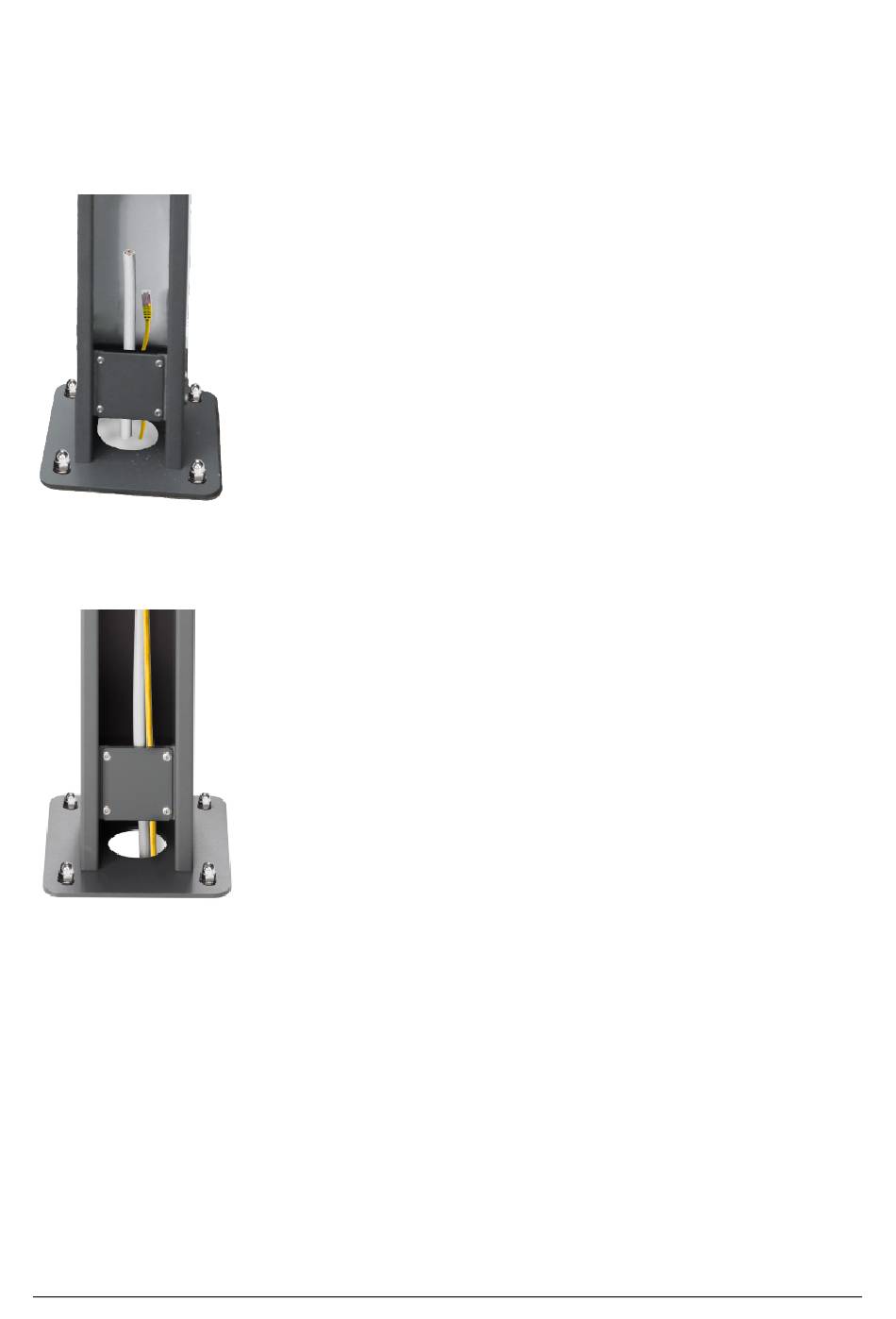

Abb. 19: Verschraubter Sockel an der Standsäule
4
Das AC-Zuleitungskabel und das Ethernet-/LAN-Kabel in der Standsäule nach oben ziehen.
Abb. 20: Kabel in der Standsäule nach oben ziehen
5
Gehäusedeckel der Wallbox öffnen:
–
Die 6 Schlitzschrauben [B] des Gehäusedeckels der Wallbox lösen und anschließend den
Deckel abheben.
Hinweis: Unbedingt darauf achten, im Gehäusedeckel die Verkabelung der LED-Anzeige
nicht zu beschädigen oder abzureißen!
