6.4.8

Wallbox mit Wandhalter an der Montagewand befestigen

Vorgehensweise:
1
Den Gehäusedeckel der Wallbox öffnen und abheben.
–
Dazu die 6 Schlitzschrauben [B] des Gehäusedeckels lösen und anschließend den Deckel
abheben.
Achtung: Unbedingt darauf achten, im Gehäusedeckel die Verkabelung der LED-Anzeige
und ggf. der Ladesteckdose nicht zu beschädigen oder abzureißen!
2
Den Wandhalter passend an der Montagewand ansetzen.
3
Den Gehäuseboden der Wallbox auf den Wandhalter aufsetzen.
4
Eine der 4 Halbrundkopfschrauben durch den linken oberen Befestigungskanal des
Gehäusebodens [C] und durch die linke obere Bohrung des Wandhalters [A] stecken.
5
Die Halbrundkopfschraube zusammen mit dem Gehäuseboden und dem Wandhalter am Dübel
befestigen (nicht endfest!).
6
Gehäuseboden und Wandhalter so ausrichten, dass die restlichen Halbrundkopfschrauben
befestigt werden können.
7
Die weiteren 3 Halbrundkopfschrauben durch den Befestigungskanal [C] stecken.
8
Jetzt alle 4 Halbrundkopfschrauben endfest anziehen.
9
Den Gehäusedeckel aufsetzen und die 6 Schlitzschrauben des Deckels leicht anziehen
(nicht endfest!).

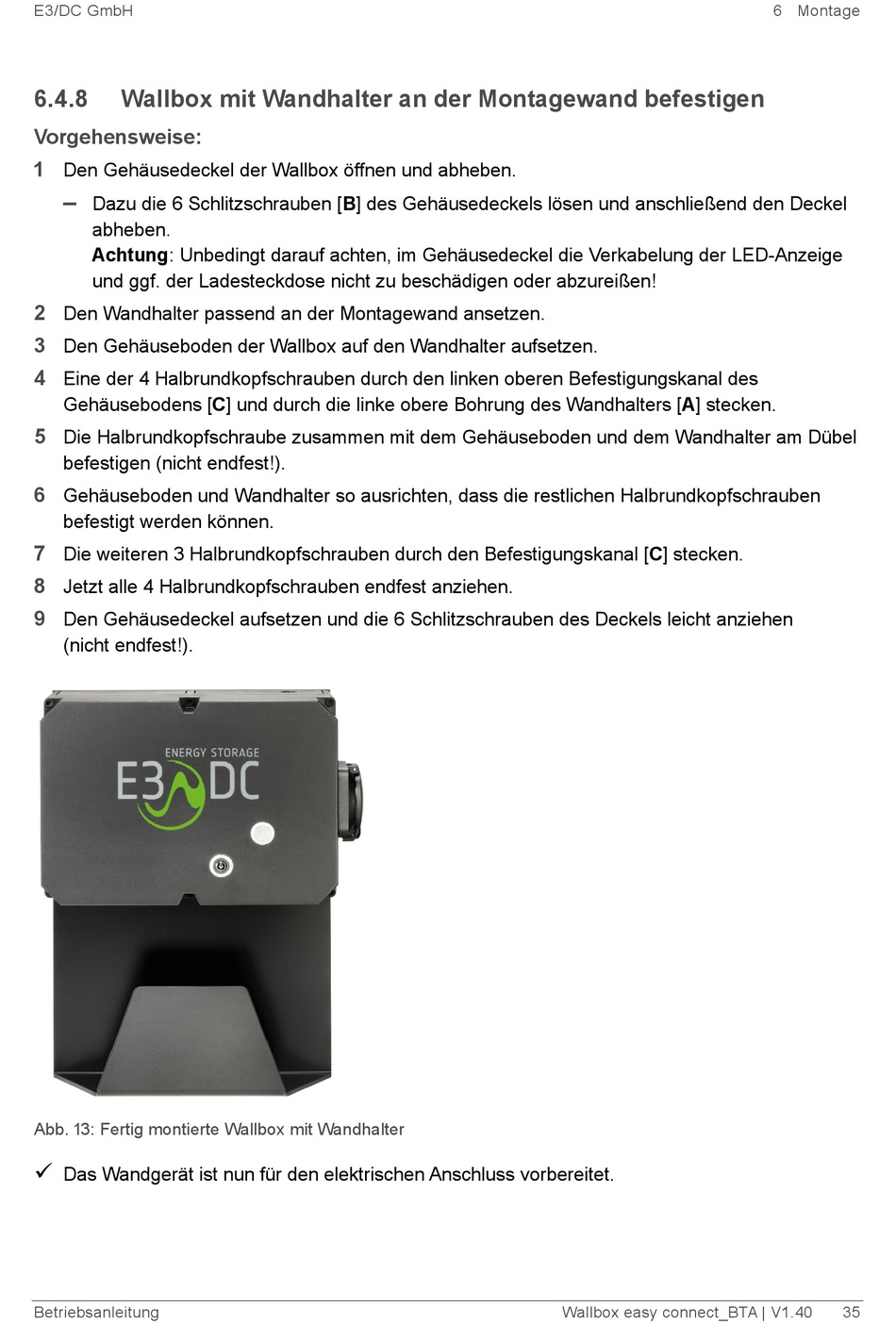

Abb. 13: Fertig montierte Wallbox mit Wandhalter

Das Wandgerät ist nun für den elektrischen Anschluss vorbereitet.
