6.4.4 Kabeldurchführungen für die Wandmontage vorbereiten
Hinweis:
Die im Folgenden beschriebenen Tätigkeiten gelten für das Wandgerät mit und ohne
fest angeschlagenes Ladekabel.
•
Das Zuleitungskabel für den AC-Anschluss und das Ethernet-/LAN-Kabel werden auf der
rechten Seite in das Gerät eingeführt.
•
Beide Kabeldurchführungen (M25) müssen mithilfe eines Schlitzschraubendrehers und eines
Hammers vorsichtig herausgeschlagen werden.
•
Position der Kabeldurchführungen:
–
Zuleitungskabel des AC-Anschlusses (unten)
–
Ethernet-/LAN-Kabel (Mitte)

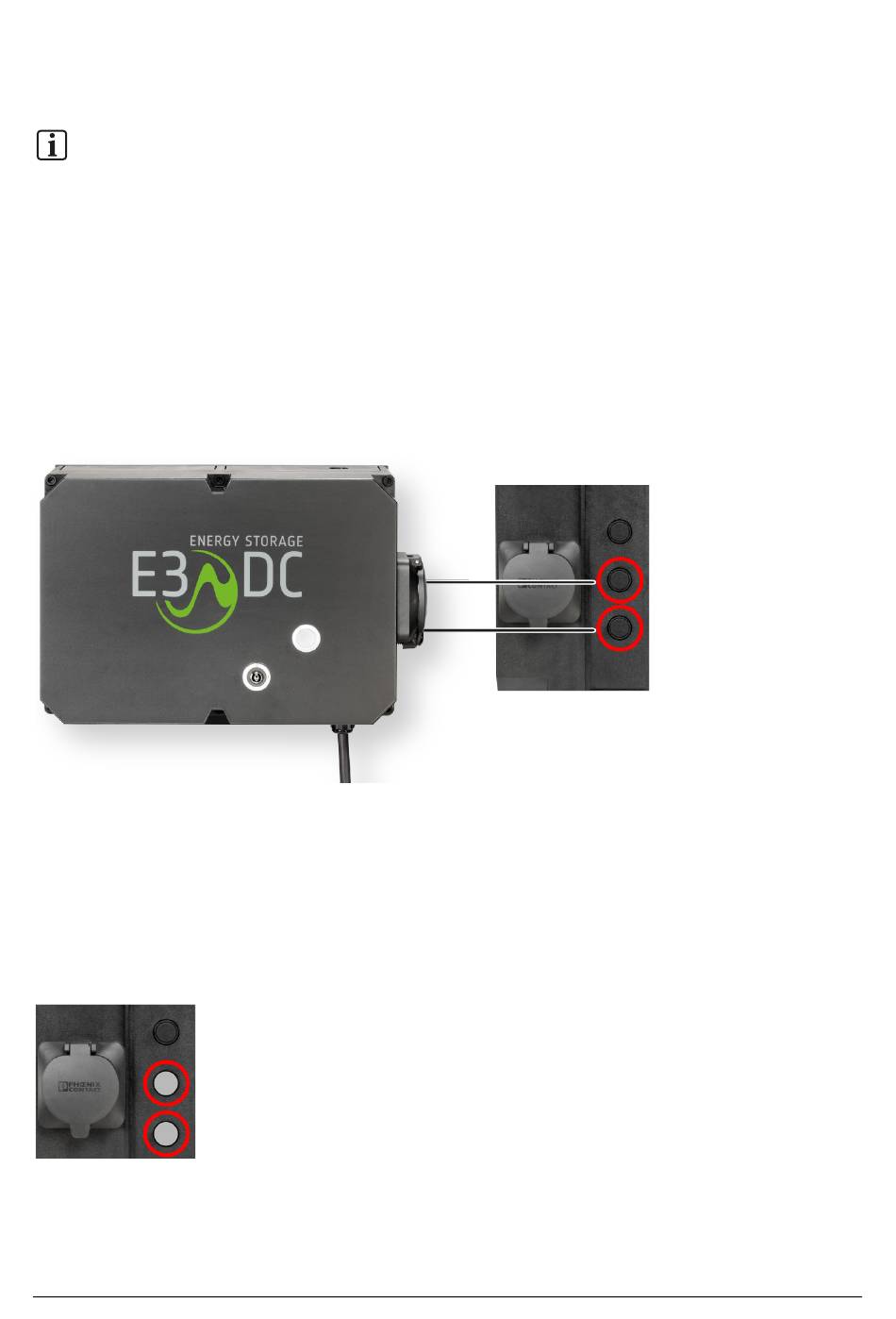

Abb. 10: Kabeldurchführungen für die Kabelverschraubungen herausschlagen (rechte Seite)

Vorgehensweise:

1
Das Gehäuse auf eine stabile Unterlage legen.
2
Mit einem Hammer und einem Schlitzschraubendreher vorsichtig die beiden
Kabeldurchführungen herausschlagen.
–
Die Kabeldurchführungen bis zum äußeren Ring herausbrechen:
Abb. 11: Offene Kabeldurchführungen
–
Unten: Kabeldurchführung für die Kabelverschraubung des AC-Anschlusses (M25).
