7 Elektrischer Anschluss
7.4.3 AC-Zuleitung anschließen
Der Anschluss der AC-Zuleitung erfolgt über die AC-Anschlussklemmen in der Wallbox.
Vorgehensweise:
1
Die Mutter der AC-Kabelverschraubung abdrehen und über das AC-Kabel stülpen.
2
Die AC-Zuleitung durch die M25-Kabelverschraubung in die Wallbox einführen.
–
Auf ausreichende Zugentlastung achten!
3
Die AC-Zuleitung passend abisolieren.
4
Die Adern L1, L2, L3, N und PE passend abisolieren (ca. 15 bis 20 cm).
PE sollte etwas länger sein als die anderen Adern.
5
Bei einer flexiblen AC-Zuleitung Aderendhülsen verwenden:
–
Bei der empfohlenen Verwendung einer flexiblen AC-Zuleitung, sollten Sie Aderendhülsen
aufstecken und mit einer Aderendhülsenzange crimpen.
6
Die Adern L1, L2, L3, N und PE auflegen.
7
Die Kontermutter der M25-Kabelverschraubung fest anziehen.
Hinweis: Achten Sie beim Anziehen der Kontermutter unbedingt darauf, das Kabel nicht zu
beschädigen!

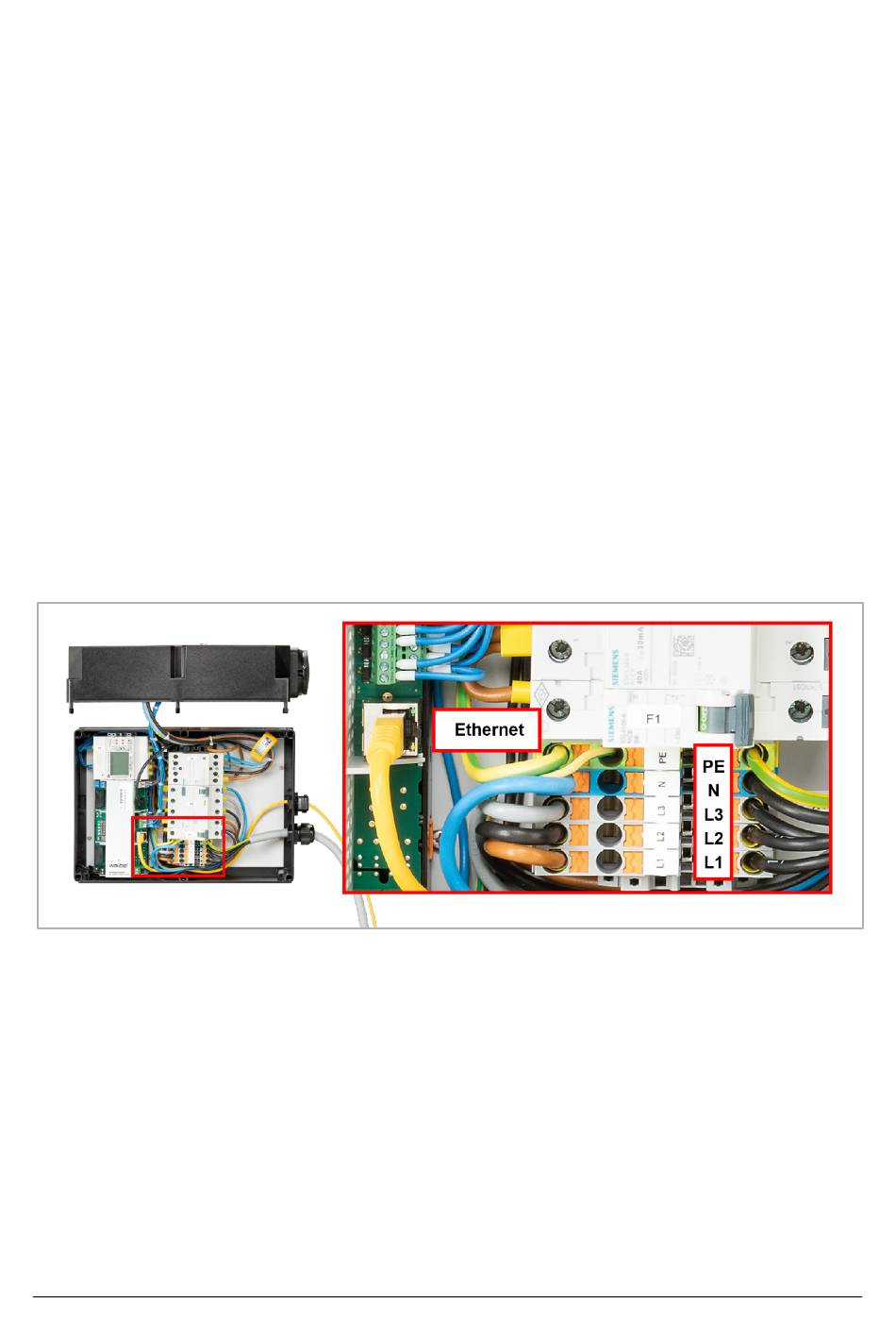

Abb. 29: Wandgerät mit angeschlossenen Leitungen
