E3/DC Wallbox easy connect Betriebsanleitung Seite 45

E3/DC GmbH
3
Standsäule mit dem Fundament verschrauben:
–
Den Sockel der Standsäule als Bohrschablone verwenden und Löcher in das
Betonfundament bohren.
–
Die Standsäule mit geeignetem Verschraubungsmaterial auf dem Betonfundament
verankern.
Zu empfehlen sind hier Bolzen- bzw. Schwerlastanker.

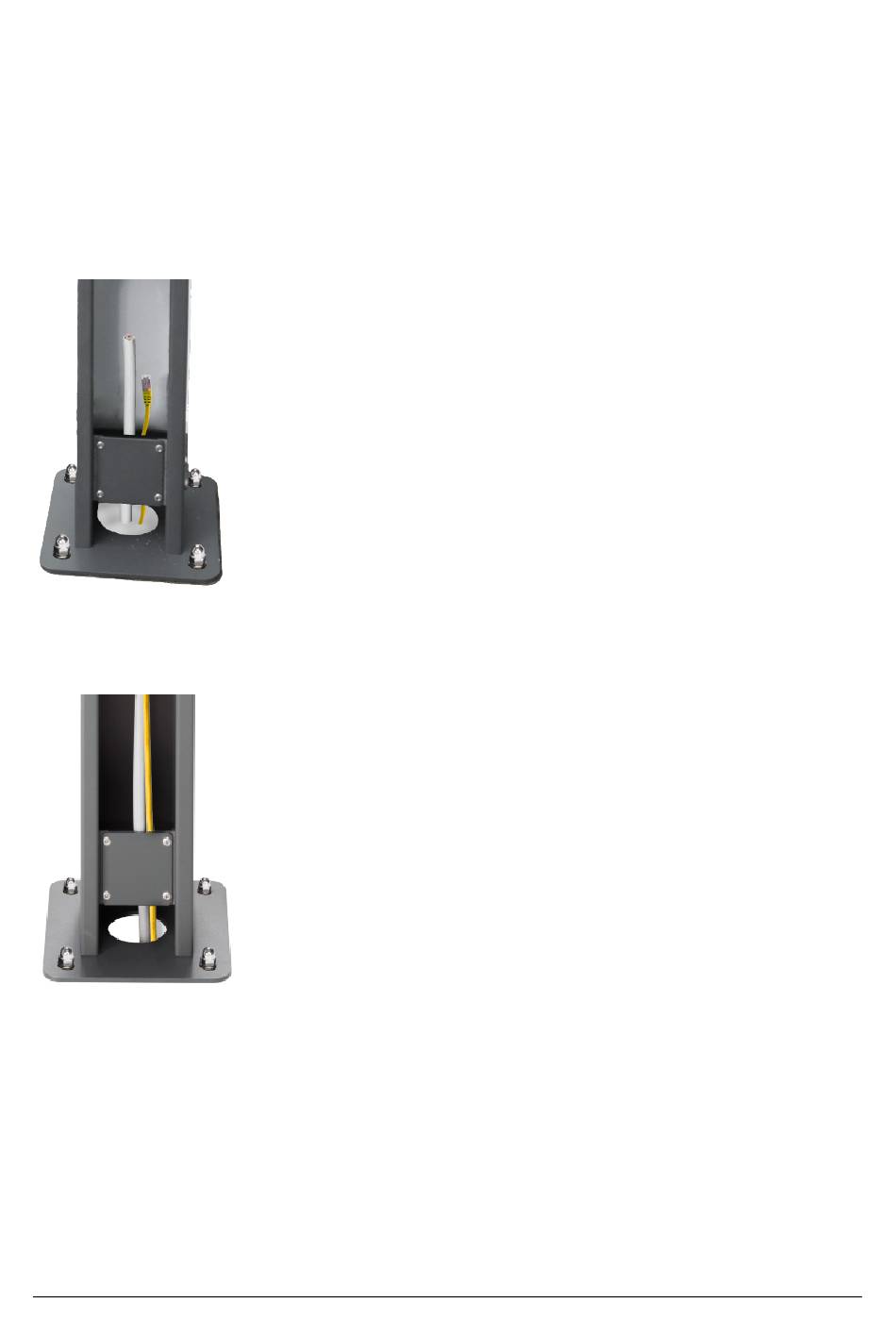

Abb. 24: Verschraubter Sockel an der Standsäule
4
Das AC-Zuleitungskabel und das Ethernet-/LAN-Kabel in der Standsäule nach oben ziehen.
Abb. 25: Kabel in der Standsäule nach oben ziehen
5
Gehäusedeckel der Wallbox öffnen:
–
Die 6 Schlitzschrauben [B] des Gehäusedeckels der Wallbox lösen und anschließend den
Deckel abheben.
Hinweis: Unbedingt darauf achten, im Gehäusedeckel die Verkabelung der LED-Anzeige
nicht zu beschädigen oder abzureißen!
Betriebsanleitung Wallbox easy connect_BTA | V1.40
6 Montage
45
