Mitte: Kabeldurchführung für die teilbare Kabelverschraubung des Ethernet-/LAN-
Anschlusses (M25).
6.4.5 Kabelverschraubung für die AC-Zuleitung einsetzen
Vorgehensweise:
1
Die Schrauben [B] des Gehäusedeckels lösen und den Deckel vorsichtig abheben.
–
Unbedingt darauf achten, die Kabel für die LED-Anzeige und ggf. die Typ 2-Steckdose nicht
zu beschädigen!
2
Die Kabelverschraubung für die AC-Zuleitung einsetzen und mit der Kontermutter handfest
verschrauben.

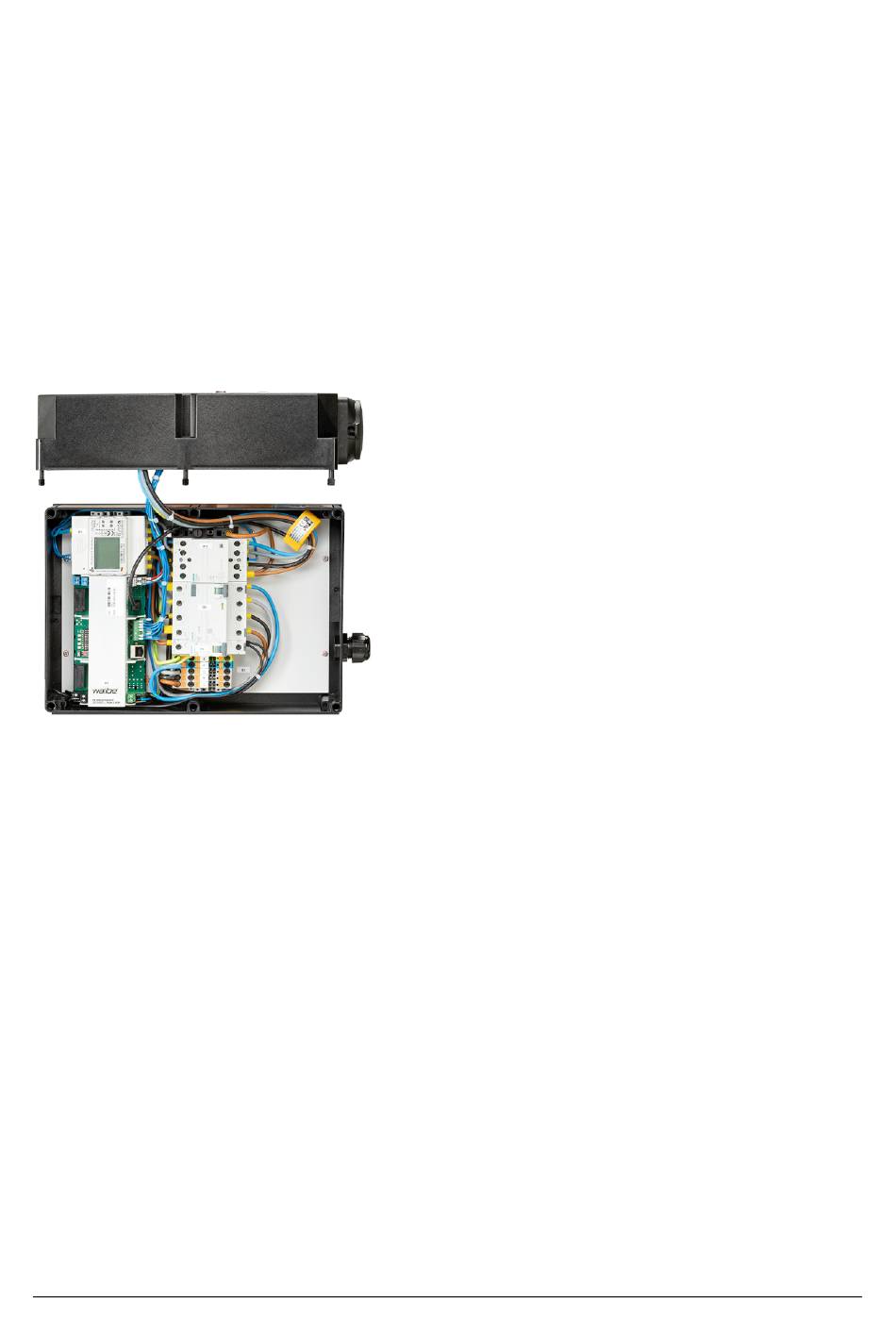

Abb. 12: Wallbox mit eingesetzter Kabelverschraubung für den AC-Anschluss
6.4.6 Kabelverschraubung für das Ethernet-/LAN-Kabel einsetzen
Das Einsetzen der teilbaren Kabelverschraubung für das Ethernet-/LAN-Kabel wird im Kapitel
„Ethernet-/LAN-Kabel-Verschraubung einsetzen und Kabel anschließen" beschrieben (s. S. 52f.).
Betriebsanleitung Wallbox easy connect_BTA | V1.40
6 Montage
33
