8.5 Gerät verschließen
1
Den Gehäusedeckel des Geräts aufsetzen.
2
Die 6 Schlitzschrauben [B] des Gehäusedeckels endfest anschrauben.
–
Achtung: Unbedingt darauf achten, die Verkabelung der LED-Anzeige und ggf. der
Ladesteckdose nicht einzuklemmen!

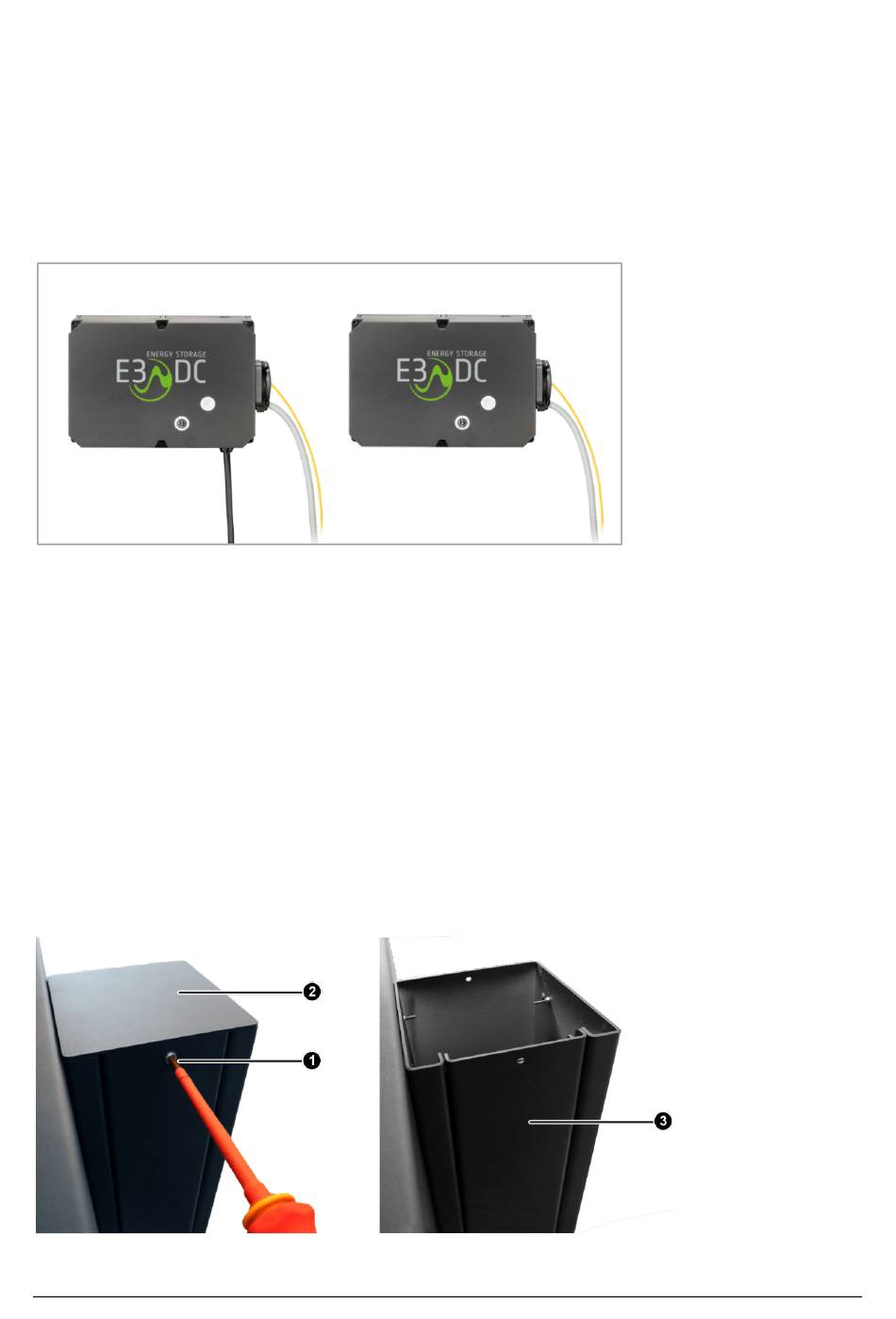

Abb. 35: Verkabelte Wallboxen mit und ohne fest angeschlagenes Ladekabel
8.6 Standsäule verschließen
Gilt für die folgenden Gerätevarianten:
„Wallbox easy connect fix" mit Mode 3-Ladekabel an Standsäule:
–
Variante 11 kW:
–
Variante 22 kW:
Vorgehensweise:
1
Das Seitenteil der Standsäule [3] einsetzen.
2
Den Deckel [2] aufsetzen.
3
Die beiden Schrauben M5x10 [1] mit einem Schraubendreher TX20 festdrehen.
Abb. 36: Standsäule verschließen
Betriebsanleitung
Art.-Nr. WBX1221000531 oder
Art.-Nr. WBX1221000231
