6 Montage
6.5.4 Montage des Standsäulen-Geräts ohne Bodenanker
Vorgehensweise:
1

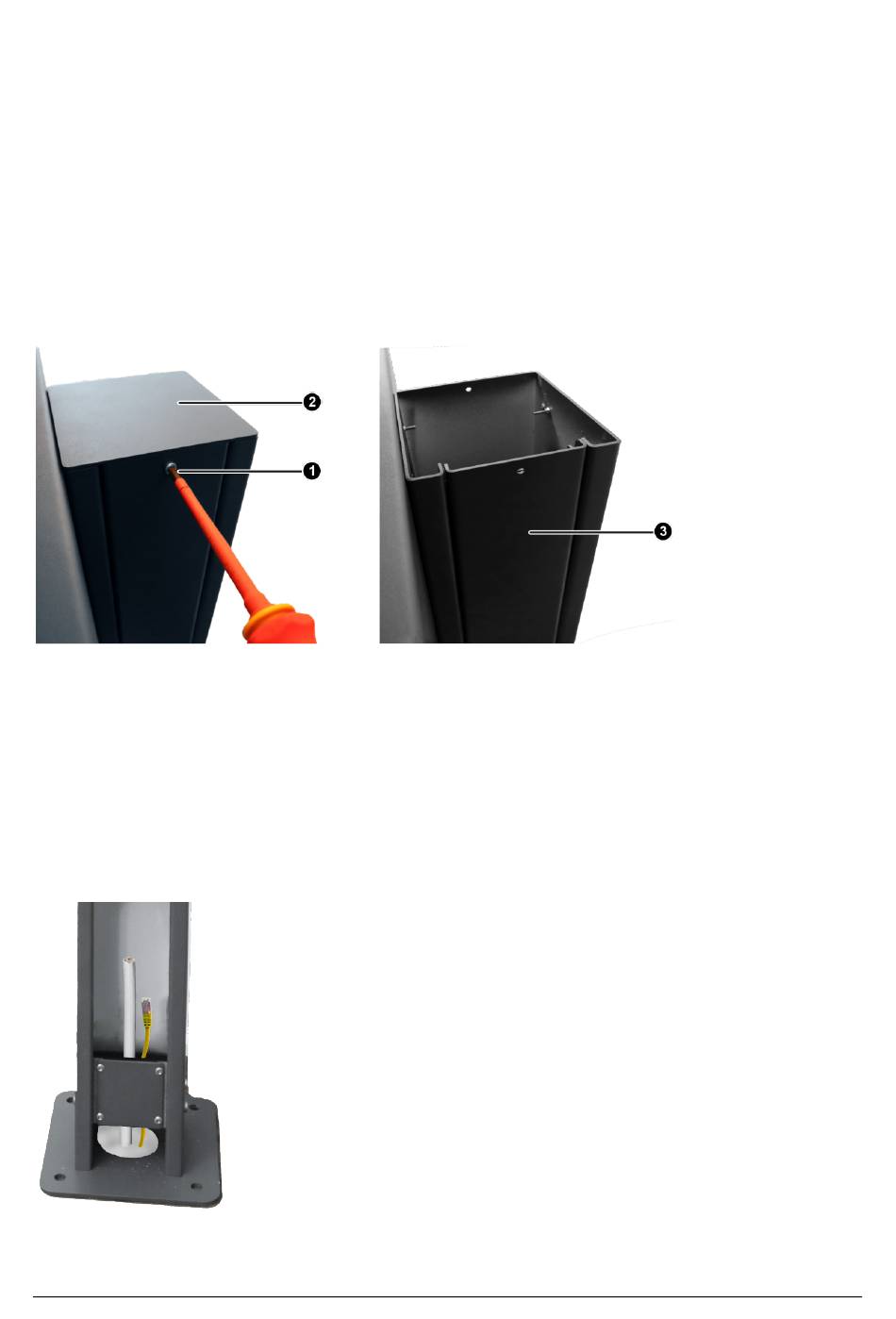

Standsäule vorbereiten:
–
Die beiden sich gegenüberliegenden Schrauben M5x10 [1] mit einem Schraubendreher
TX20 losdrehen.
–
Den Deckel [2] von der Standsäule abnehmen.
–
Das Seitenteil [3] der Standsäule anheben und abnehmen.
Abb. 22: Standsäule – rechte Seite
2
Kabel in die Standsäule einziehen:
–
Die Standsäule auf den Boden legen.
–
Die AC-Zuleitung und das Ethernet-/LAN-Kabel durch den Sockel der Standsäule
einziehen.
–
Die Standsäule senkrecht auf dem Betonfundament aufsetzen und passend ausrichten.
Hinweis: Die Kabel dürfen nicht geknickt oder eingequetscht werden.
Abb. 23: Kabel durch den Sockel der Standsäule einziehen
