Kabel in die Wallbox einführen:
–
Das AC-Zuleitungskabel durch die untere Öffnung in die Wallbox einführen (s. die folgende
Abbildung).
–
Das Ethernet-/LAN-Kabel durch die obere Öffnung in die Wallbox einführen (s. die folgende
Abbildung).

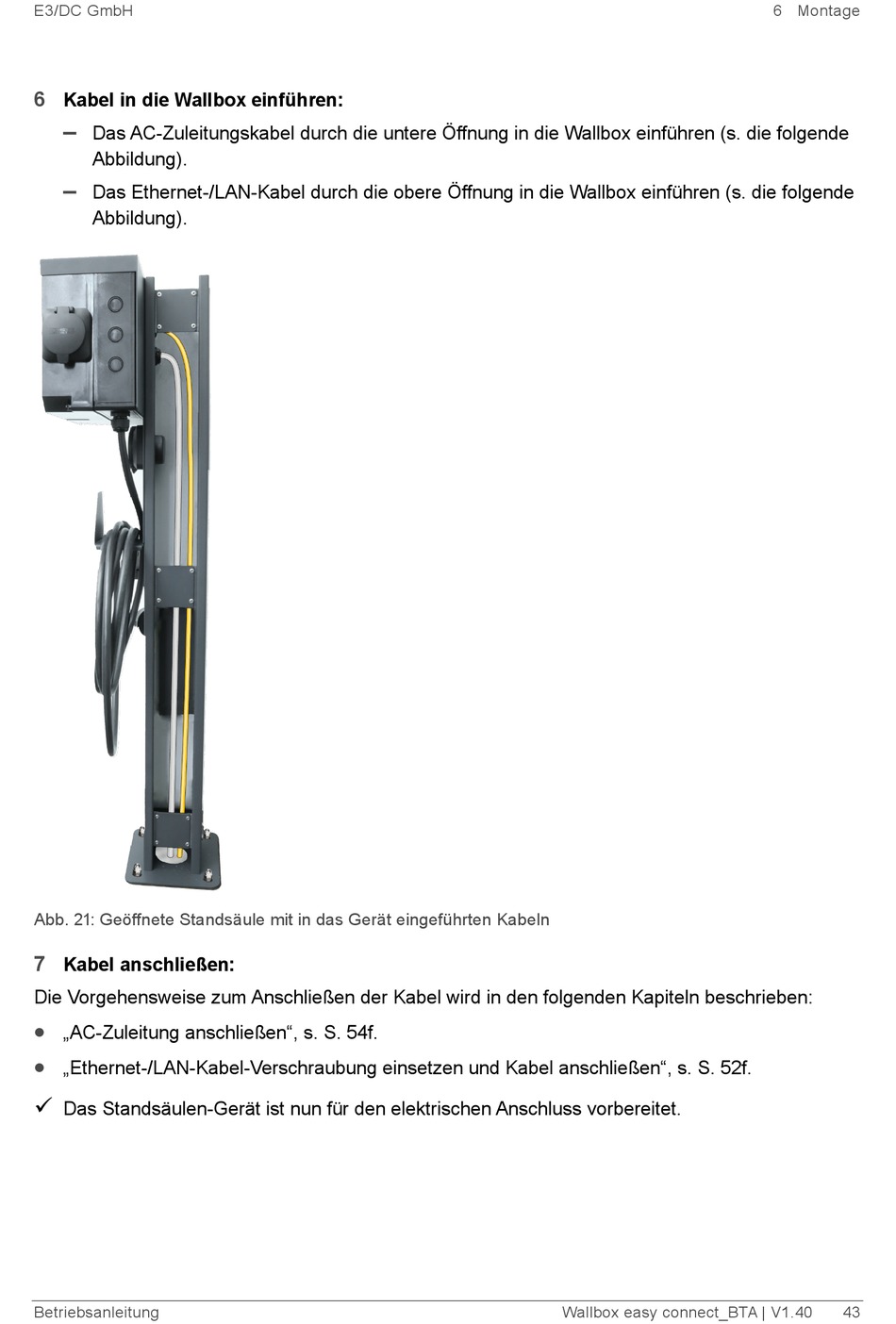

Abb. 21: Geöffnete Standsäule mit in das Gerät eingeführten Kabeln
7
Kabel anschließen:
Die Vorgehensweise zum Anschließen der Kabel wird in den folgenden Kapiteln beschrieben:
•
„AC-Zuleitung anschließen", s. S. 54f.
•
„Ethernet-/LAN-Kabel-Verschraubung einsetzen und Kabel anschließen", s. S. 52f.

Das Standsäulen-Gerät ist nun für den elektrischen Anschluss vorbereitet.
