8.3 Gerät einschalten
Das Gerät wird über die zwei LS-Automaten eingeschaltet.
Vorgehensweise:
1
Strom einschalten.
2
Die 6 Schlitzschrauben [B] des Gehäusedeckels lösen.
3
Den Gehäusedeckel des Geräts abheben:
–
Achtung: Unbedingt darauf achten, im Gehäusedeckel die Verkabelung der LED-Anzeige
und ggf. der Ladesteckdose nicht zu beschädigen oder abzureißen!
4
Das Gerät einschalten:
–
Den Fehlerstrom-Schutzschalter (Q1) auf die Position „ON" stellen.
–
Den LS-Schalter (F1) auf die Position „ON" stellen.

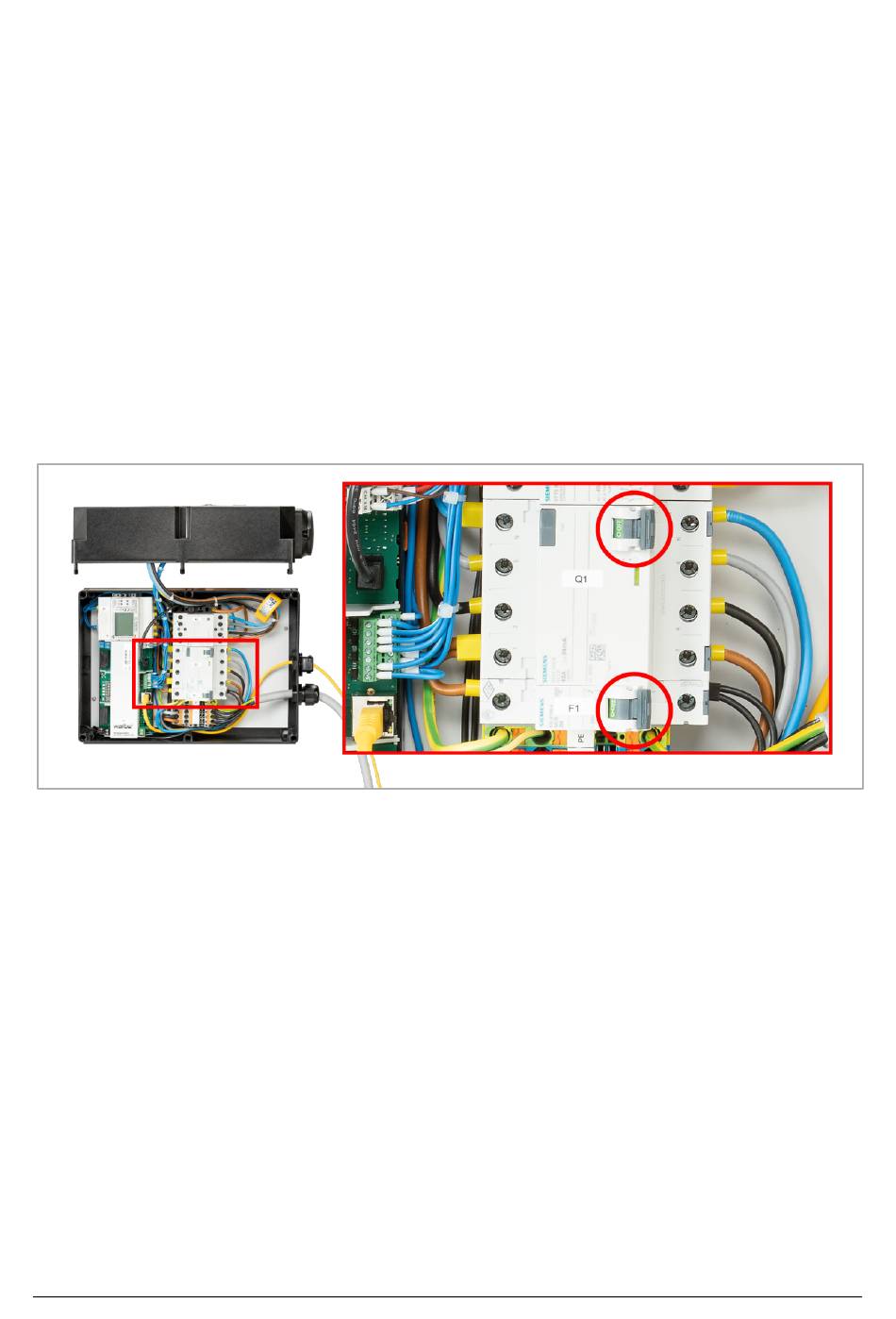

Abb. 33: Wallbox easy connect einschalten (Abbildung zeigt das Wandgerät)
