Abmessungen Der Wallbox An Der Standsäule; Montage Des Wandgeräts - E3/DC Wallbox easy connect Betriebsanleitung

E3/DC GmbH
6.3.3 Abmessungen der Wallbox an der Standsäule

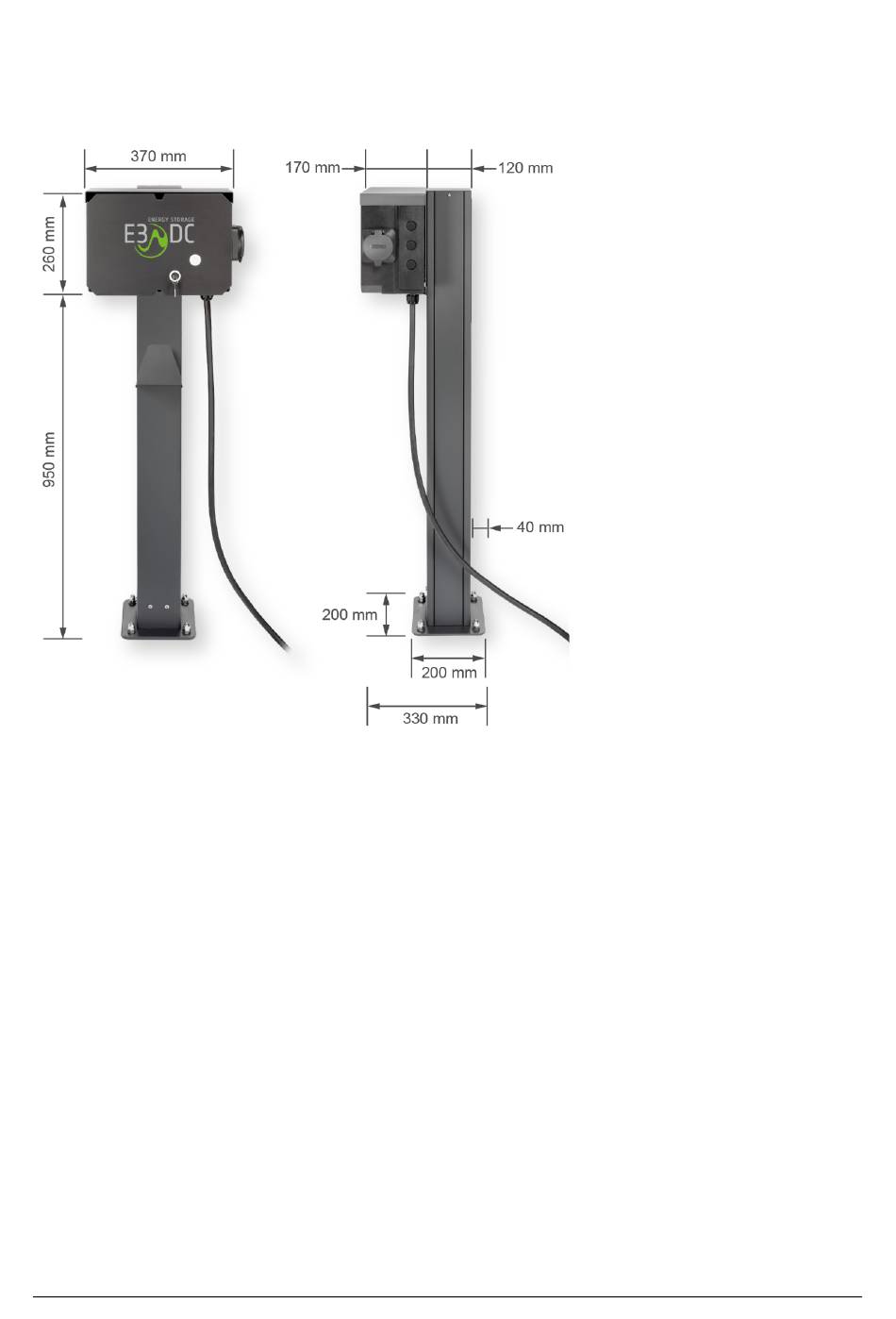

Abb. 6: Maße des Standsäulen-Geräts
6.4 Montage des Wandgeräts
Die folgenden Seiten zur Montage der Wallbox am Wandhalter, beziehen sich auf die Wallbox-
Varianten
•
„Wallbox easy connect flex" mit Typ 2-Ladesteckdose zur Wandmontage:
–
Variante 11 kW:
–
Variante 22 kW:
•
„Wallbox easy connect fix" mit Mode 3-Ladekabel zur Wandmontage:
–
Variante 11 kW:
–
Variante 22 kW:
•
Beachten Sie die Spezifikationen im Kapitel „Kabelempfehlungen und benötige
Schutzschalter", S. 26f.
Betriebsanleitung
Art.-Nr. WBX1221000331 oder
Art.-Nr. WBX1221000031
Art.-Nr. WBX1221000431 oder
Art.-Nr. WBX1221000131
Wallbox easy connect_BTA | V1.40
6 Montage
29
