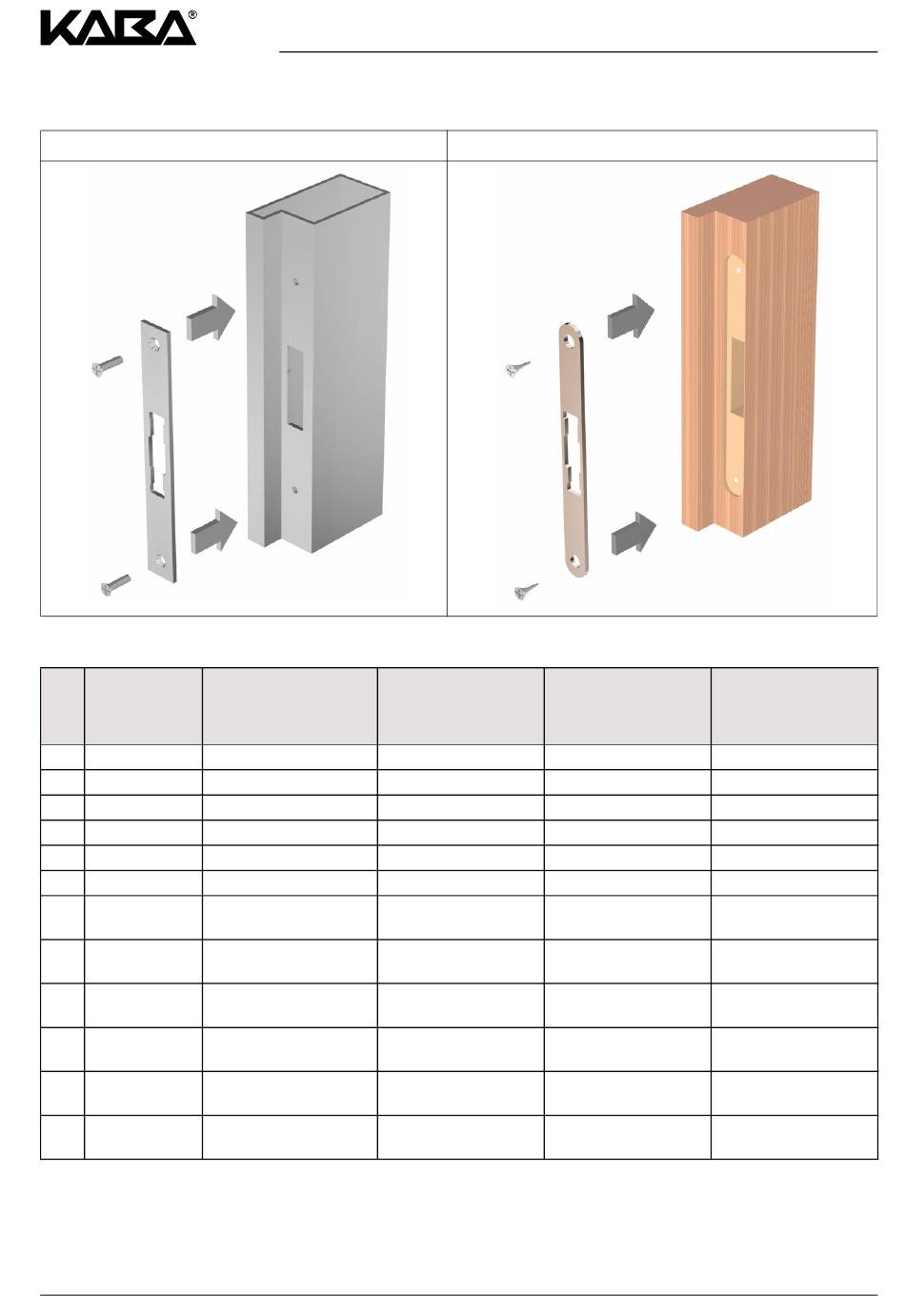

Kaba x-lock Installationsanleitung Seite 25

3C A410-3
Anschlusskabel / cable de données / cavo di collegamento A411-2
Nr./ Sign./Sign. Farbe/couleur/
n°/ Segn. colore
n.
1 0 V Schwarz/noir/negro
2 12V od. 24V Rot/rouge/rosso
3 NO Gelb/jaune/giallo
4 COM Rosa/rose/rosa
5 NO Blau/bleu/blu
6 COM Grün/vert/verde
7 NC Weiss/blanc/bianco
8 COM Violett/violet/viola
9 NO Grau/gris/grigio
10 COM Braun/brun/marrone
11 COM Rot/Blau/rouge/bleu/
rosso/blu
12 NO Grau/Rosa/gris/rose/
grigio/rosa
Anschluss Nr. 11/12 für Zylinderkontakt (muss so bestellt werden)
Connexion n° 11/12 pour contact de cylindre (doit être commandé de cette manière)
Collegamento n. 11/12 per contatto cilindro (da ordinare in questo modo)
Kaba AG
Montage serrure électrique - Montaggio serratura elettrica
3D
Funktion
Freigabe
Freigabe
Drücker eingekuppelt poignée activée
Drücker eingekuppelt poignée activée
Drücker betätigt
Drücker betätigt
Riegelzustand
Riegelzustand
Steuerfallenzustand
Steuerfallenzustand
Zylinderkontakt
Zylinderkontakt
Dok-Nr. kauxloc692 - 03.10
Installation - Kaba x-lock Elektroschloss
A410-4
Fonction Funzione
libération Sblocco
libération Sblocco
Maniglia attivata
Maniglia attivata
poignée actionnée Maniglia azionata
poignée actionnée Maniglia azionata
position du pêne Stato del catenaccio
dormant
position du pêne Stato del catenaccio
dormant
position du bec-de- Stato scrocco a
cane commandé comando
position du bec-de- Stato scrocco a
cane commandé comando
contact de cylindre contatto cilindro
contact de cylindre contatto cilindro
