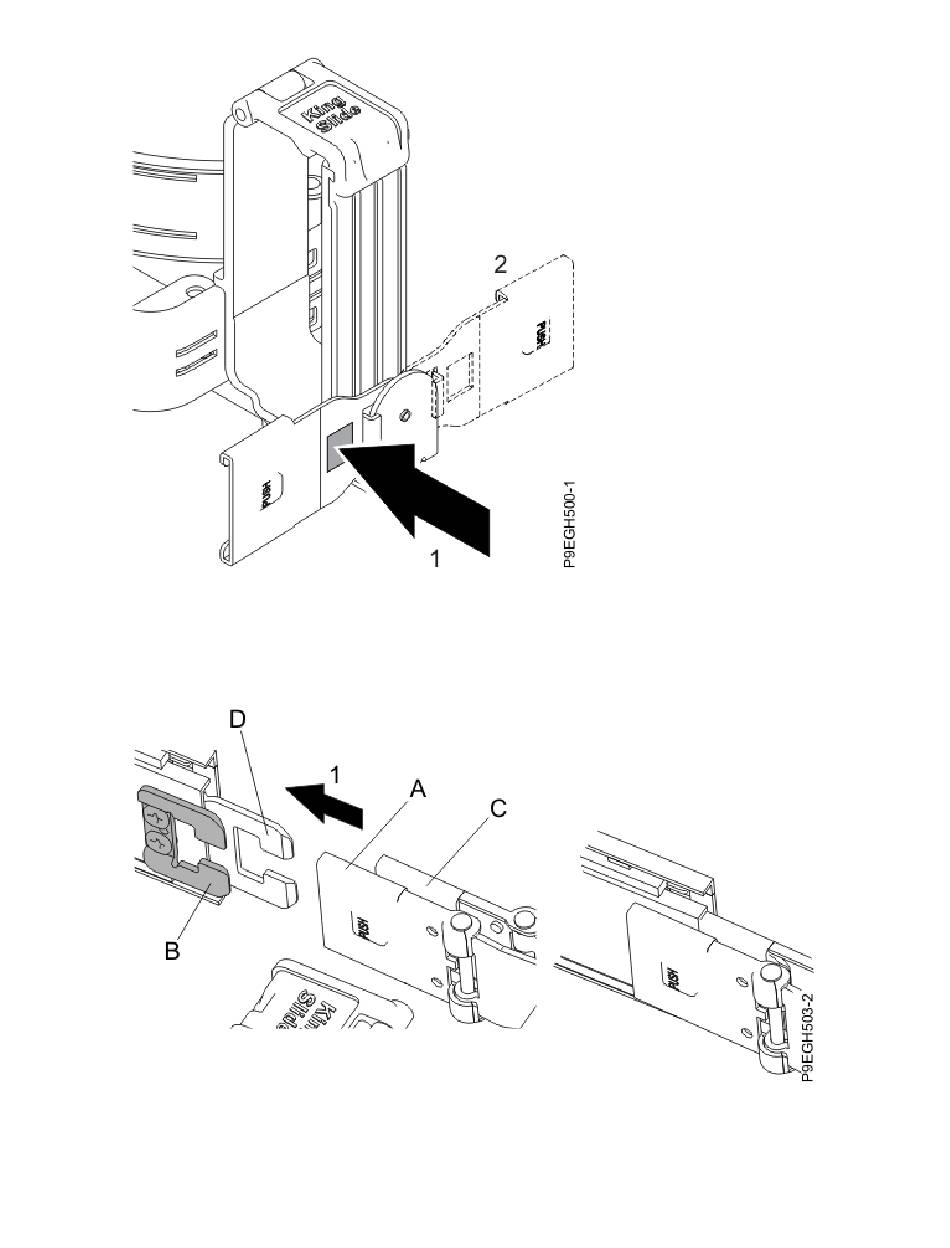

Abbildung 10. Erweiterungslasche des Kabelträgers schwenken
3. Führen Sie die innere Kabelträgerlasche (A) in die innere Halterung (B) ein, bis die äußere Halterung
(D) einrastet.
Anmerkung: Stellen Sie sicher, dass sich der mittlere Stift zwischen jedem Träger befindet, um eine
Beschädigung zu vermeiden, wenn das System in die Serviceposition gebracht wird.
Abbildung 11. Halterungen einsetzen
4. Schieben Sie auf der gegenüberliegenden Seite des Racks die Erweiterungslasche (E) auf die äußere
Kabelträgerlasche (F), bis sie einrastet.
10 Power Systems: IBM Power System S924 (9009-42A und 9009-42G), IBM Power System H924 (9223-42H)
oder IBM Power System H924S (9223-42S) installieren
