Sie enthalten Abbildungen der zugehörigen Hardwarekomponenten, die darstellen, wie diese Komponen-
ten zueinander angeordnet werden.
Informationen zu diesem Vorgang
Achtung: Um Fehler an der Schienenführung und mögliche Gefahren für Sie und die Einheit zu ver-
meiden, muss darauf geachtet werden, dass die korrekten Schienen und Verbindungsstücke für
das Rack benutzt werden. Die Schienen im Rack haben quadratische oder runde Flanschbohrun-
gen. Achten Sie darauf, dass die Schienen und Verbindungsstücke den Flanschbohrungen im Rack
entsprechen. Bei nicht passenden Teilen keine Unterlegscheiben oder Abstandshalter verwenden.
Sind die korrekten Schienen und Verbindungsstücke für das Rack nicht vorhanden, wenden Sie
sich an Ihren IBM Reseller.
Führen Sie die folgenden Schritte aus, um die Montagehardware in einem Rack zu installieren:
Vorgehensweise
1. Wenn Sie von der Vorderseite aus schauen, ist jede Schiene entweder mit einem R (rechts) oder einem
L (links) markiert. Wählen Sie die linke Schiene aus, legen Sie sie an der Rückseite des Racks an und
positionieren Sie die ausgewählte und zuvor markierte EIA-Einheit.
2. Drücken Sie die vordere Sperrzunge (1) nach oben und ziehen Sie die vordere Verriegelung (2) an der
Vorderseite der Schiene heraus. Entfernen Sie die Schraube anschließend wieder von der Rückseite
der Schiene (3). Einzelheiten finden Sie unter Abbildung 2 auf Seite 4.

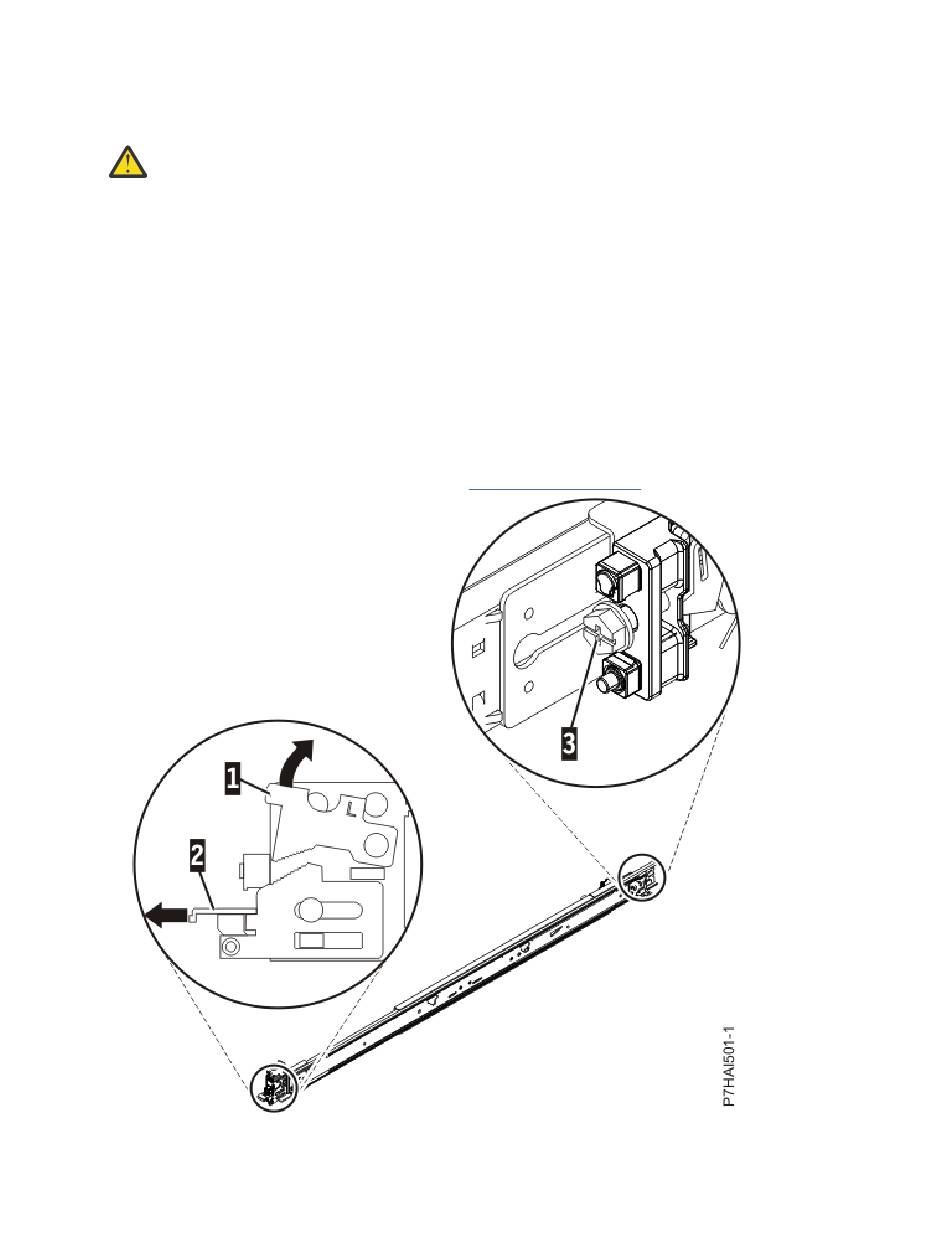

Abbildung 2. Vordere Verriegelung öffnen und Schraube an der Rückseite entfernen
3. Richten Sie die zwei Stifte an der Rückseite der Schiene an den zuvor markierten oberen und unteren
Bohrungen in der ausgewählten EIA-Einheit aus. Ziehen Sie die Schiene zu sich heran, um die zwei
4 Power Systems: IBM Power System S924 (9009-42A und 9009-42G), IBM Power System H924 (9223-42H)
oder IBM Power System H924S (9223-42S) installieren
