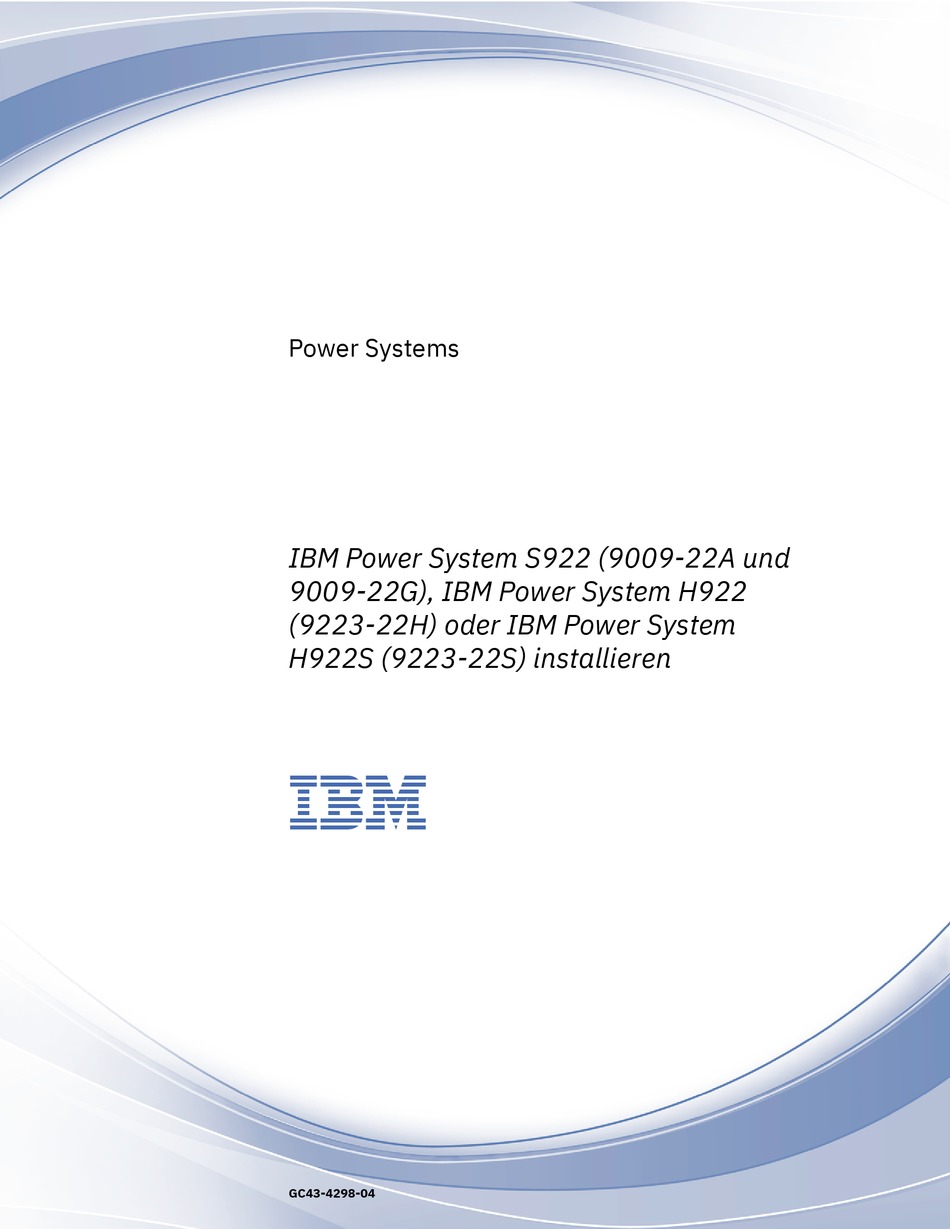

- Seite 1 Power Systems IBM Power System S922 (9009-22A und 9009-22G), IBM Power System H922 (9223-22H) oder IBM Power System H922S (9223-22S) installieren GC43-4298-04...
- Seite 2 Vor Verwendung dieser Informationen und des darin beschriebenen Produkts sollten die Informationen unter „Sicherheitshinweise” auf Seite v, „Bemerkungen” auf Seite 33, im Handbuch IBM Systems Safety Notices (IBM Form G229-9054) und im IBM Environmental Notices and User Guide (IBM Form Z125–5823) gelesen werden.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise....................v IBM Power System S922 (9009-22A und 9009-22G), IBM Power System H922 (9223-22H) oder IBM Power System H922S (9223-22S) installieren....1 Installation eines rackbasierten Servers.....................1 Voraussetzung für die Installation des Einschubservers..............1 Bestandsaufnahme für Ihren Server durchführen................1 Position im Rack bestimmen und markieren..................2... -
Seite 5: Sicherheitshinweise
Elektrische Spannung und elektrischer Strom an Netz-, Telefon- oder Datenleitungen sind lebens- gefährlich. Um einen Stromschlag zu vermeiden • Diese Einheit nur mit dem von IBM bereitgestellten Netzkabel an den Versorgungsstromkreis an- schließen, sofern IBM ein Netzkabel bereitgestellt hat. Das von IBM bereitgestellte Netzkabel für kein anderes Produkt verwenden. - Seite 6 Geräten vorsichtig vorgehen, um Schnitte, Kratzer und Quetschungen zu vermeiden. (D005) (R001 Teil 1 von 2): vi Power Systems: IBM Power System S922 (9009-22A und 9009-22G), IBM Power System H922 (9223-22H) oder IBM Power System H922S (9223-22S) installieren...
- Seite 7 Gefahr: Die folgenden Vorsichtsmaßnahmen beachten, wenn an einem IT-Racksystem oder um ein IT-Racksystem herum gearbeitet wird: • Schwere Einheit – Gefahr von Verletzungen oder Beschädigung der Einheit bei unsachgemäßer Behandlung. • Immer die Ausgleichsunterlagen des Rackschranks absenken. • Immer Stabilisatoren am Rackschrank anbringen, es sei denn die Zusatzeinrichtung für Erdbe- ben muss installiert werden.
- Seite 8 • Darauf achten, dass während des Transports keine Stabilisatoren am Rackschrank angebracht sind. • Keine Rampen mit einer Neigung von mehr als zehn Grad benutzen. viii Power Systems: IBM Power System S922 (9009-22A und 9009-22G), IBM Power System H922 (9223-22H) oder IBM Power System H922S (9223-22S) installieren...
- Seite 9 • Befindet sich der Rackschrank an dem neuen Standort, die folgenden Schritte ausführen: – Die vier Ausgleichsunterlagen absenken. – Stabilisatoren am Rackschrank anbringen oder in einer erdbebengefährdeten Umgebung das Rack am Boden verschrauben. – Wurden Einheiten aus dem Rackschrank ausgebaut, den Rackschrank von unten nach oben wieder bestücken.
- Seite 10 Power Systems: IBM Power System S922 (9009-22A und 9009-22G), IBM Power System H922 (9223-22H) oder IBM Power System H922S (9223-22S) installieren...
- Seite 11 Gefahr: Mehrere Netzkabel. Dieses Produkt kann mit mehreren Wechselstromkabeln oder mehre- ren Gleichstromkabeln ausgestattet sein. Alle Netzkabel abziehen, um gefährliche Spannungen zu verhindern. (L003) (L007) Vorsicht: Heiße Oberfläche in der Nähe. (L007) (L008) Vorsicht: Gefährliche bewegliche Teile in der Nähe. (L008) Alle Laser entsprechen den Normen IEC 60825 und EN 60825 für Laserprodukte der Klasse 1.
- Seite 12 Ablage oder der Verzweigungen der Haupthebevorrichtung befestigen. Ladeobjekte lassen sich ohne größeren Kraftaufwand auf glatten Plattformen bewegen. Daher ein unabsichtliches xii Power Systems: IBM Power System S922 (9009-22A und 9009-22G), IBM Power System H922 (9223-22H) oder IBM Power System H922S (9223-22S) installieren...
- Seite 13 Stromversorgungs- und Verkabelungsinformationen, die dem Standard für elektromagnetische Ver- träglichkeit und elektrische Sicherheit GR-1089-CORE entsprechen Die folgenden Kommentare beziehen sich auf die IBM Server, die dem Standard für elektromagnetische Verträglichkeit und elektrische Sicherheit GR-1089-CORE entsprechen. Diese Geräte sind für die Installation in folgenden Bereichen geeignet: •...
- Seite 14 Das Gleichstromsystem ist für die Installation in einem Common Bonding Network (CBN) vorgesehen, wie im Standard für elektromagnetische Verträglichkeit und elektrische Sicherheit GR-1089-CORE beschrie- ben. xiv Power Systems: IBM Power System S922 (9009-22A und 9009-22G), IBM Power System H922 (9223-22H) oder IBM Power System H922S (9223-22S) installieren...
-
Seite 15: Ibm Power System S922 (9009-22A Und 9009-22G), Ibm Power System H922 (9223-22H) Oder Ibm Power System H922S (9223-22S) Installieren
IBM Power System H922 (9223-22H) oder IBM Power System H922S (9223-22S) installieren Hier finden Sie Informationen zum Installieren der Server vom Typ IBM Power System S922 (9009-22A und 9009-22G), IBM Power System H922 (9223-22H) oder IBM Power System H922S (9223-22S). -
Seite 16: Position Im Rack Bestimmen Und Markieren
Einheit installiert werden soll. Einzelheiten finden Sie un- ter Abbildung 1 auf Seite 3. 2 Power Systems: IBM Power System S922 (9009-22A und 9009-22G), IBM Power System H922 (9223-22H) oder IBM Power System H922S (9223-22S) installieren... -
Seite 17: Montagehardware Am Rack Anbringen
Möglicherweise müssen Sie die Montagehardware am Rack anbringen. Verwenden Sie die Prozedur, um diese Task auszuführen. Die Informationen sollen die Sicherheit verbessern und einen zuverlässigen Be- IBM Power System S922 (9009-22A und 9009-22G), IBM Power System H922 (9223-22H) oder IBM Power System H922S (9223-22S) installieren 3... - Seite 18 Abbildung 2. Ausrichten des Endes der linken Schiene an der Rückseite des Racks 2. Schieben Sie die Schienen so weit in die hinteren Rackflansche, bis sie einrasten (2). 4 Power Systems: IBM Power System S922 (9009-22A und 9009-22G), IBM Power System H922 (9223-22H) oder IBM Power System H922S (9223-22S) installieren...
- Seite 19 3. Schwenken Sie die Schienenhalterung nach außen (3) und ziehen Sie die Vorderseite der Schiene in Richtung der Vorderseite des Racks, bis die Stifte an den richtigen Bohrungen im Rack ausgerichtet sind (4). IBM Power System S922 (9009-22A und 9009-22G), IBM Power System H922 (9223-22H) oder IBM Power System H922S (9223-22S) installieren 5...
- Seite 20 Abbildung 4. Schwenken der Halterung und Ausrichten der Stifte 4. Schwenken Sie die Schienenhalterung so, dass sie am hinteren Rackflansch einrastet (5). 6 Power Systems: IBM Power System S922 (9009-22A und 9009-22G), IBM Power System H922 (9223-22H) oder IBM Power System H922S (9223-22S) installieren...
-
Seite 21: System Im Rack Installieren
• Ist kein Antistatikarmband verfügbar, direkt vor dem Entnehmen des Produkts aus der antistati- schen Verpackung und dem Installieren oder Austauschen der Hardware eine unlackierte Me- talloberfläche mindestens 5 Sekunden lang berühren. IBM Power System S922 (9009-22A und 9009-22G), IBM Power System H922 (9223-22H) oder IBM Power System H922S (9223-22S) installieren 7... - Seite 22 3. Drücken Sie an beiden Schienen die Entriegelungsknöpfe (1) und schieben Sie den Server (2) ganz in das Rack hinein, bis er einrastet. 8 Power Systems: IBM Power System S922 (9009-22A und 9009-22G), IBM Power System H922 (9223-22H) oder IBM Power System H922S (9223-22S) installieren...
-
Seite 23: Kabelträger Installieren
1. Stellen Sie sicher, dass Sie über die folgenden Teile verfügen. Teil Beschreibung Innere Kabelträgerlasche Innere Halterung Äußere Kabelträgerlasche Äußere Halterung Erweiterungslasche IBM Power System S922 (9009-22A und 9009-22G), IBM Power System H922 (9223-22H) oder IBM Power System H922S (9223-22S) installieren 9... - Seite 24 Seite des Racks installieren möchten, können Sie den Knopf an der Erweite- rungslasche (1) drücken, damit sie in die entgegengesetzte Richtung (2) schwenkt. 10 Power Systems: IBM Power System S922 (9009-22A und 9009-22G), IBM Power System H922 (9223-22H) oder IBM Power System H922S (9223-22S) installieren...
- Seite 25 4. Schieben Sie auf der gegenüberliegenden Seite des Racks die Erweiterungslasche (E) auf die äußere Kabelträgerlasche (F), bis sie einrastet. IBM Power System S922 (9009-22A und 9009-22G), IBM Power System H922 (9223-22H) oder IBM Power System H922S (9223-22S) installieren 11...
-
Seite 26: Server Verkabeln Und Konsole Konfigurieren
Operations Verwenden Sie Ihre Console zugreifen” Operations Console auf Seite 15 zum Verwalten vor- handener IBM i- Partitionen. 12 Power Systems: IBM Power System S922 (9009-22A und 9009-22G), IBM Power System H922 (9223-22H) oder IBM Power System H922S (9223-22S) installieren... -
Seite 27: Server Mit Ascii-Terminal Verkabeln
• Wenn Ihr System über vier Netzteile verfügt, schließen Sie E1 und E2 an PDU A und E3 und E4 an PDU B an. IBM Power System S922 (9009-22A und 9009-22G), IBM Power System H922 (9223-22H) oder IBM Power System H922S (9223-22S) installieren 13... - Seite 28 9.2.0 verfügen. Führen Sie die folgenden Schritte aus, um die Version und das Release der HMC anzuzeigen: 1. Klicken Sie im Navigationsbereich auf Aktualisierungen. 14 Power Systems: IBM Power System S922 (9009-22A und 9009-22G), IBM Power System H922 (9223-22H) oder IBM Power System H922S (9223-22S) installieren...
- Seite 29 Sie können über eine LAN-Verbindung mit IBM i und durch Verwendung eines der folgenden Clients auf die Operations Console zugreifen: • IBM i Access for Windows Version 7.1 mit dem neuesten Service Pack. Verwenden Sie die Operations Console für den Zugriff auf dieses Programm. Dieses Programm stellt nur eine Verbindung mit IBM i- Systemen her, auf denen Version 7.2 oder eine ältere Version ausgeführt wird.
- Seite 30 Firewall vorhanden ist, und inaktivieren Sie diese. c. Durchsuchen Sie alle auf dem PC ausgeführten Tasks auf weitere Software-Firewalls und inaktivie- ren Sie diese. 16 Power Systems: IBM Power System S922 (9009-22A und 9009-22G), IBM Power System H922 (9223-22H) oder IBM Power System H922S (9223-22S) installieren...
- Seite 31 IBM i vorinstalliert wurde und Sie den Konsolentyp auf LAN festlegen müssen. 6. Führen Sie diesen Schritt aus, wenn das System nicht mit IBM i vorinstalliert wurde. Führen Sie die folgenden Schritte aus, um den Konsolentyp LAN festzulegen: a.
- Seite 32 (T1) kann nun wieder mit dem Netz verkabelt werden. Fahren Sie mit „Servereinrichtung abschließen” auf Seite 20 fort. 18 Power Systems: IBM Power System S922 (9009-22A und 9009-22G), IBM Power System H922 (9223-22H) oder IBM Power System H922S (9223-22S) installieren...
-
Seite 33: Server Verkabeln Und Erweiterungseinheiten Anschließen
Stromversorgungsstatus auf dem vorderen Bedienfeld blinkt und die Leuchtanzeigen für den Gleichstromausgang auf den Netzteilen blinken. Wenn keine der Anzeigen blinkt, über- prüfen Sie die Verbindungen der Netzkabel. IBM Power System S922 (9009-22A und 9009-22G), IBM Power System H922 (9223-22H) oder IBM Power System H922S (9223-22S) installieren 19... -
Seite 34: Servereinrichtung Abschließen
Führen Sie die folgenden Schritte aus, um mit der HMC auf die ASMI zuzugreifen: a. Wählen Sie im Inhaltsbereich das verwaltete System aus. 20 Power Systems: IBM Power System S922 (9009-22A und 9009-22G), IBM Power System H922 (9223-22H) oder IBM Power System H922S (9223-22S) installieren... - Seite 35 Sobald sich das System im Status Partitionsbereitschaft und die Standardpartition im Status Nicht aktiviert befinden, wählen Sie die Standardpartition aus und wählen Sie Aktivieren. IBM Power System S922 (9009-22A und 9009-22G), IBM Power System H922 (9223-22H) oder IBM Power System H922S (9223-22S) installieren 21...
- Seite 36 Version der Server-Firmware. c. Aktualisieren Sie das Datum und die Uhrzeit. Erweitern Sie Systemkonfiguration im Navigationsbe- reich. 22 Power Systems: IBM Power System S922 (9009-22A und 9009-22G), IBM Power System H922 (9223-22H) oder IBM Power System H922S (9223-22S) installieren...
-
Seite 37: Einrichten Eines Vorinstallierten Servers
7. Sie haben die Schritte für die Installation Ihres Servers jetzt ausgeführt. Einrichten eines vorinstallierten Servers Hier finden Sie Informationen zum Einrichten eines Servers vom Typ IBM Power System S922 (9009-22A und 9009-22G), IBM Power System H922 (9223-22H) oder IBM Power System H922S (9223-22S), der im Rack vorinstalliert ist. - Seite 38 Nehmen Sie die Inventarliste für Ihren Server zur Hand. b. Stellen Sie sicher, dass Sie alle bestellten Teile erhalten haben. 24 Power Systems: IBM Power System S922 (9009-22A und 9009-22G), IBM Power System H922 (9223-22H) oder IBM Power System H922S (9223-22S) installieren...
- Seite 39 Virtueller E/A-Server (VIOS) in einer der logischen Partitionen installieren. Rufen Sie in der folgenden Tabelle die Anweisungen für die entsprechende Konsole, Schnittstelle oder das entsprechende Terminal auf. IBM Power System S922 (9009-22A und 9009-22G), IBM Power System H922 (9223-22H) oder IBM Power System H922S (9223-22S) installieren 25...
- Seite 40 19.200 Verwenden Sie eine Übertragungs- digkeit geschwindigkeit von 19.200 (Bit pro Sekunde) bei der Kommunikation mit der Systemeinheit. 26 Power Systems: IBM Power System S922 (9009-22A und 9009-22G), IBM Power System H922 (9223-22H) oder IBM Power System H922S (9223-22S) installieren...
- Seite 41 2. Um zu erfahren, wie Sie eine HMC so an ein privates Netz anschließen, dass mehr als ein verwaltetes System verwaltet werden kann, lesen Sie die Informationen unter HMC-Netzverbindungen (http:// www.ibm.com/support/knowledgecenter/POWER9/p9hai/p9hai_netconhmc.htm). Hinweise: IBM Power System S922 (9009-22A und 9009-22G), IBM Power System H922 (9223-22H) oder IBM Power System H922S (9223-22S) installieren 27...
- Seite 42 • „Serverkonfiguration mit einer HMC abschließen” auf Seite 29 • „Servereinrichtung ohne Verwendung einer HMC abschließen” auf Seite 30 28 Power Systems: IBM Power System S922 (9009-22A und 9009-22G), IBM Power System H922 (9223-22H) oder IBM Power System H922S (9223-22S) installieren...
-
Seite 43: Serverkonfiguration Mit Einer Hmc Abschließen
Notieren Sie die Stufe, die in den Feldern EC-Nummer anzeigen und Aktivierte Stufe angezeigt wird. Beispiel: Wenn die EC-Nummer 01EM310 lautet und die Aktivierte Stufe 77 ist, lautet der Firmware-Level 01EM310_77. IBM Power System S922 (9009-22A und 9009-22G), IBM Power System H922 (9223-22H) oder IBM Power System H922S (9223-22S) installieren 29... - Seite 44 Greifen Sie auf die Advanced System Management Interface (ASMI) zu. Entsprechende Anweisun- gen finden Sie unter Ohne HMC auf die ASMI zugreifen (www.ibm.com/support/knowledgecenter/ POWER9/p9hby/connect_asmi.htm). 30 Power Systems: IBM Power System S922 (9009-22A und 9009-22G), IBM Power System H922 (9223-22H) oder IBM Power System H922S (9223-22S) installieren...
- Seite 45 • Wenn Sie VIOS verwenden, finden Sie weitere Informationen unter Virtuellen E/A-Server aktualisie- ren (http://www.ibm.com/support/knowledgecenter/POWER9/p9hb1/p9hb1_vios_mana- ging_updating.htm). 6. Sie haben die Schritte für die Installation Ihres Servers jetzt ausgeführt. IBM Power System S922 (9009-22A und 9009-22G), IBM Power System H922 (9223-22H) oder IBM Power System H922S (9223-22S) installieren 31...
- Seite 46 32 Power Systems: IBM Power System S922 (9009-22A und 9009-22G), IBM Power System H922 (9223-22H) oder IBM Power System H922S (9223-22S) installieren...
-
Seite 47: Bemerkungen
Schutzrechte von IBM verletzen. Die Verantwortung für den Betrieb von Produkten, Pro- grammen und Services anderer Anbieter liegt beim Kunden. Für die in diesem Handbuch beschriebenen Erzeugnisse und Verfahren kann es IBM Patente oder Patent- anmeldungen geben. Mit der Auslieferung dieses Handbuchs ist keine Lizenzierung dieser Patente ver- bunden. -
Seite 48: Funktionen Zur Barrierefreien Bedienung Für Ibm Power Systems-Server
Knowledge Center finden Sie unter dem Abschnitt "Accessibility" im Hilfebereich des IBM Knowledge Center (www.ibm.com/support/knowledgecenter/doc/kc_help.html#accessibility). Tastaturnavigation Dieses Produkt verwendet Standardnavigationstasten. 34 Power Systems: IBM Power System S922 (9009-22A und 9009-22G), IBM Power System H922 (9223-22H) oder IBM Power System H922S (9223-22S) installieren... -
Seite 49: Hinweise Zur Datenschutzrichtlinie
Schnittstelleninformationen In den Benutzerschnittstellen der IBM Power Systems-Server gibt es keine Inhalte, die 2 bis 55 Mal pro Sekunde blinken. Die Webbenutzerschnittstelle der IBM Power Systems-Server basiert auf Cascading Style Sheets, um In- halte ordnungsgemäß wiederzugeben und positive Erfahrungen zu ermöglichen. Die Anwendung bietet ei- ne funktional entsprechende Möglichkeit für Benutzer mit eingeschränktem Sehvermögen, um die Ein-... -
Seite 50: Elektromagnetische Verträglichkeit
Marken von IBM oder anderen Unternehmen sein. Eine aktuelle Liste der IBM Marken finden Sie auf der Webseite Copyright and trademark information. Die eingetragene Marke Linux wird gemäß einer Unterlizenz von der Linux Foundation verwendet, dem ausschließlichen Lizenznehmer von Linus Torvalds, weltweit Eigentümer dieser Marke. - Seite 51 Tel.: 914-499-1900 Der verantwortliche Ansprechpartner des Herstellers in der EU ist: IBM Deutschland GmbH Technical Relations Europe, Abteilung M456 IBM-Allee 1, 71139 Ehningen, Deutschland Tel.: +49 800 225 5426 E-Mail: HalloIBM@de.ibm.com Generelle Informationen: Das Gerät erfüllt die Schutzanforderungen nach EN 55024 und EN 55022/EN 55032 Klasse A.
- Seite 52 Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment. This equipment generates, 38 Power Systems: IBM Power System S922 (9009-22A und 9009-22G), IBM Power System H922 (9223-22H) oder IBM Power System H922S (9223-22S) installieren...
-
Seite 53: Hinweise Für Geräte Der Klasse B
Properly shielded and grounded cables and connectors must be used in order to meet FCC emission li- mits. Proper cables and connectors are available from IBM-authorized dealers. IBM is not responsible for any radio or television interference caused by using other than recommended cables and connectors or by unauthorized changes or modifications to this equipment. - Seite 54 This statement applies to products greater than 20 A, single phase. This statement applies to products greater than 20 A per phase, three-phase. 40 Power Systems: IBM Power System S922 (9009-22A und 9009-22G), IBM Power System H922 (9223-22H) oder IBM Power System H922S (9223-22S) installieren...
-
Seite 55: Nutzungsbedingungen
Properly shielded and grounded cables and connectors must be used in order to meet FCC emission li- mits. Proper cables and connectors are available from IBM-authorized dealers. IBM is not responsible for any radio or television interference caused by using other than recommended cables and connectors or by unauthorized changes or modifications to this equipment. - Seite 56 Gewährleistung für die Handelsüblichkeit, die Verwendungsfä- higkeit für einen bestimmten Zweck oder die Freiheit von Rechten Dritter zur Verfügung gestellt. 42 Power Systems: IBM Power System S922 (9009-22A und 9009-22G), IBM Power System H922 (9223-22H) oder IBM Power System H922S (9223-22S) installieren...
- Seite 58 IBM® Teilenummer: 03GM229 GC43-4298-04...
