Vorsicht: Zur Installation dieses Systems im Rack werden drei Personen benötigt.
Führen Sie die folgenden Schritte aus, um das System im Rack zu installieren:
Vorgehensweise
1. Wenn die Transportabdeckung noch an der Rückseite oder Vorderseite des Systems angebracht ist,
bauen Sie sie aus.
2. Ziehen Sie die Schienen nach vorne heraus (1), bis sie zweimal einrasten. Heben Sie vorsichtig den
Server an und neigen Sie ihn so über die Schienen, dass die hinteren Nagelköpfe (2) am Server an den
hinteren Aussparungen (3) an den Schienen ausgerichtet sind. Schieben Sie den Server nach unten, bis
die hinteren Nagelköpfe in die beiden hinteren Aussparungen eingreifen. Senken Sie die Vorderseite
des Servers anschließend langsam ab (4), bis die anderen Nagelköpfe in die anderen Aussparungen in
den Schienen eingreifen. Stellen Sie sicher, dass sich die vordere Verriegelung (5) über die Nagelköpfe
schiebt.

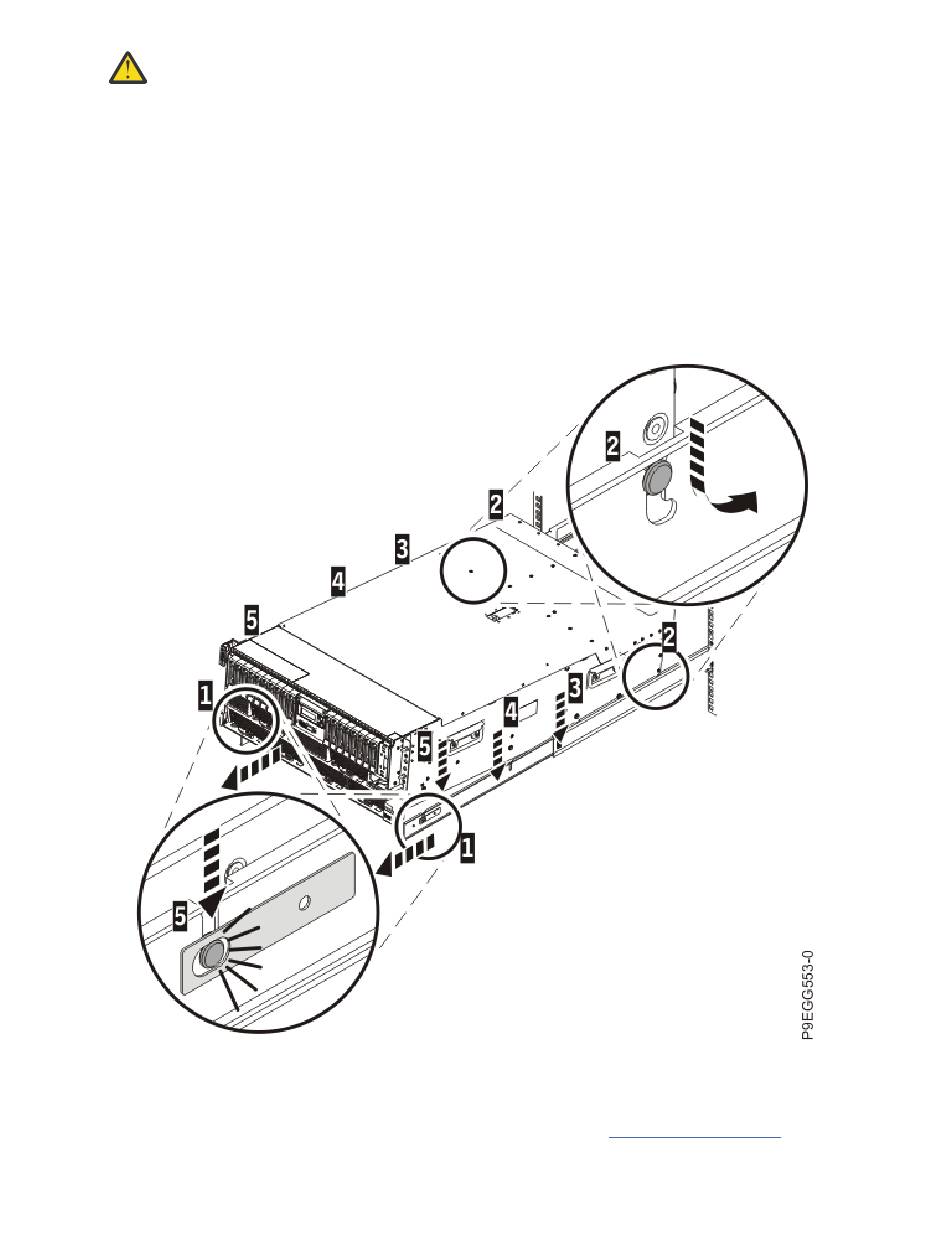

Abbildung 7. Schienen herausziehen und Nagelköpfe des Servers an den Aussparungen der Schiene
ausrichten
3. Heben Sie die blauen Entriegelungshebel (1) an den Schienen an und schieben Sie den Server (2) ganz
in das Rack hinein, bis er einrastet. Einzelheiten finden Sie unter Abbildung 8 auf Seite 8.
IBM Power System S924 (9009-42A und 9009-42G), IBM Power System H924 (9223-42H) oder IBM Power
System H924S (9223-42S) installieren 7
