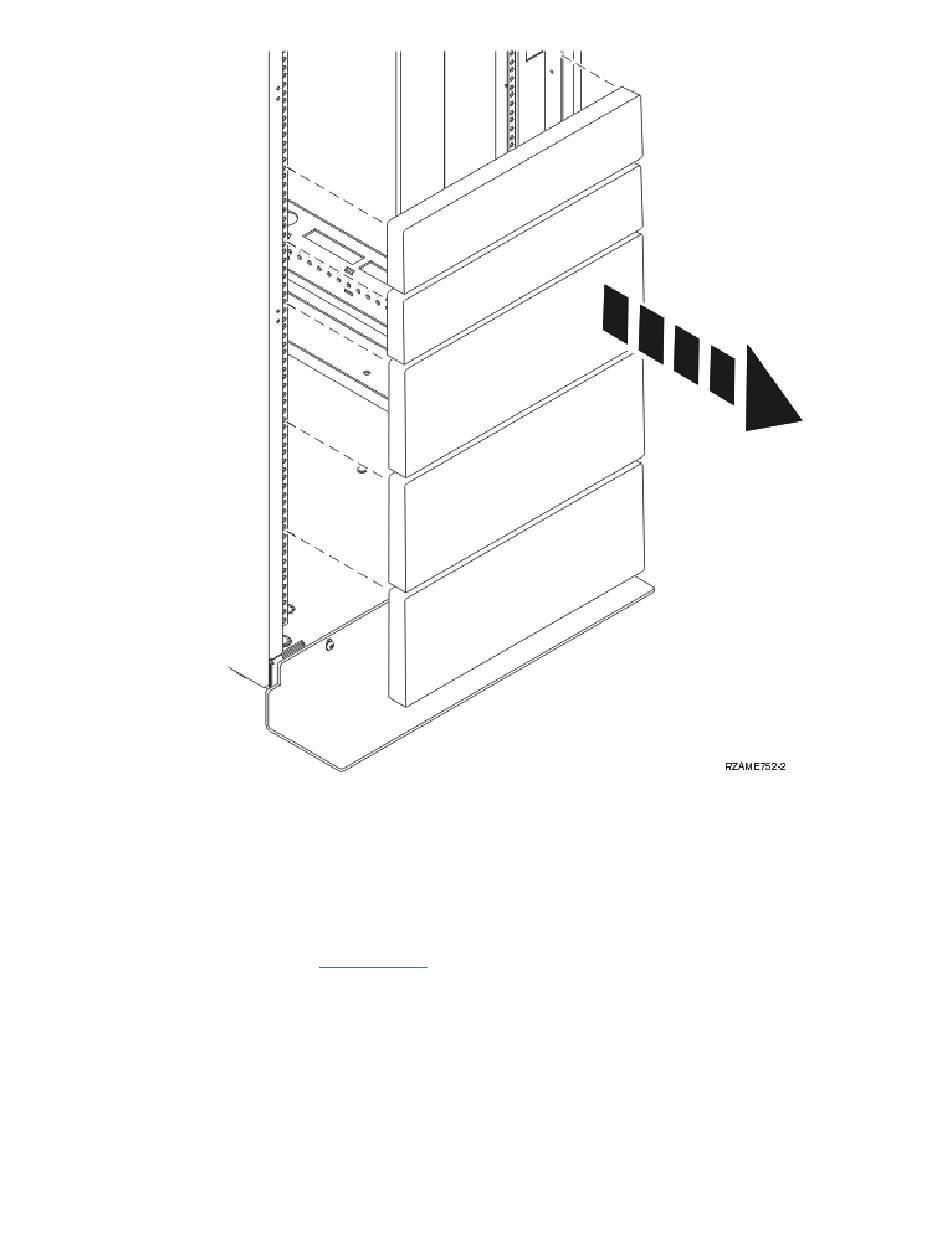

Abbildung 1. Abdeckblenden ausbauen
4. Ermitteln Sie, wo das System im Rack angeordnet wird. Schreiben Sie sich die EIA-Position auf.
Anmerkung: Eine EIA-Einheit in Ihrem Rack besteht aus einer Gruppierung von drei Bohrungen.
5. Stellen Sie sich vor die Vorderseite des Racks und markieren Sie auf der rechten Seite mithilfe eines
Bandes, eines Markers oder eines Stiftes die zwei niedrigsten Bohrungen der untersten EIA-Einheit.
Markieren Sie im nächsten Schritt die niedrigste Bohrung der EIA-Einheit, die sich direkt über dieser
Einheit befindet.
6. Wiederholen Sie Schritt „5" auf Seite 3 für die entsprechenden Bohrungen an der linken Seite des
Racks.
7. Gehen Sie zur Rückseite des Racks.
8. Suchen Sie auf der rechten Seite die EIA-Einheit, die der unteren EIA-Einheit an der Vorderseite des
Racks entspricht.
9. Markieren Sie die untere Bohrung und die obere Bohrung der EIA-Einheit.
10. Markieren Sie die entsprechenden Bohrungen auf der linken Seite des Racks.
Rackeinbausatz am Rack anbringen
Möglicherweise müssen Sie die Montagehardware am Rack anbringen. Verwenden Sie die Prozedur, um
diese Task auszuführen. Diese Informationen sollen für einen sicheren und zuverlässigen Betrieb sorgen.
IBM Power System S924 (9009-42A und 9009-42G), IBM Power System H924 (9223-42H) oder IBM Power
System H924S (9223-42S) installieren 3
