▶ Wenn die Federbandschelle direkt vor der Wulst liegt, den Siche-
rungsring ziehen.

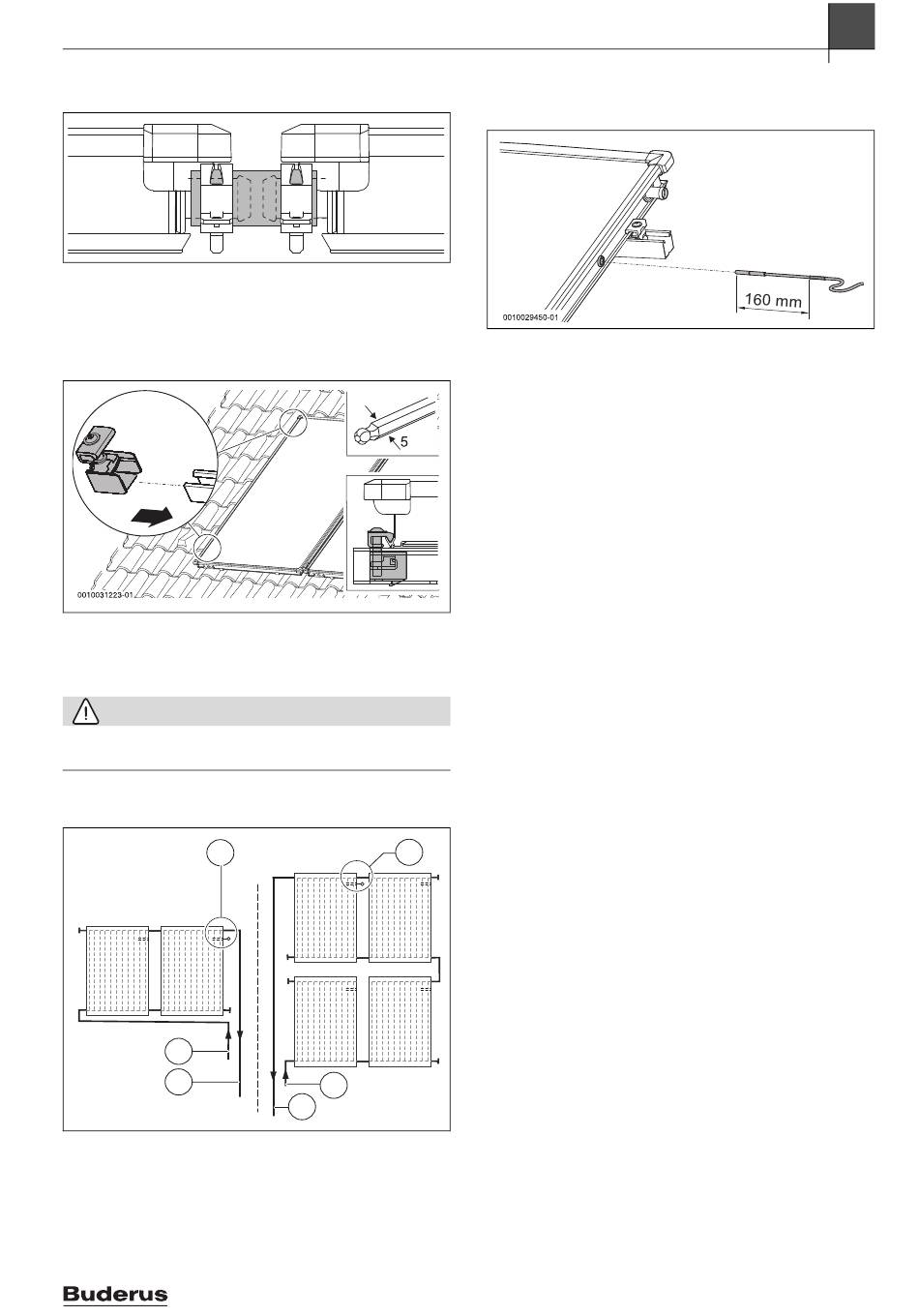

Bild 43 Fertig montierter Verbindungsschlauch
10.4
Kollektorspanner links montieren
▶ Kollektorspanner in die Profilschiene schieben und in das Langloch
einrasten lassen.
▶ Schraube des Kollektorspanners festdrehen.
Bild 44 Kollektorspanner links montieren
10.5
Kollektortemperaturfühler montieren
Der Kollektortemperaturfühler liegt dem Solarregler bei.
VORSICHT:
Ausfall der Anlage durch defektes Fühlerkabel!
▶ Fühlerkabel vor möglichen Schäden, z. B. Marderfraß, schützen.
▶ Kollektortemperaturfühler in den Kollektor mit dem angeschlossenen
Vorlauf montieren.
1
3
4
Bild 45 Position des Kollektortemperaturfühlers
Logasol – 6720804924 (2019/10)
0010014499-01
2
3
4
0010017522-01
Montage der Kollektoren
▶ Dichtungsschicht der Tauchhülse z. B. mit einem Schraubendreher
durchstoßen und Kollektortemperaturfühler bis zum Anschlag ein-
schieben.
2
Bild 46 Kollektortemperaturfühler montieren
10
19
