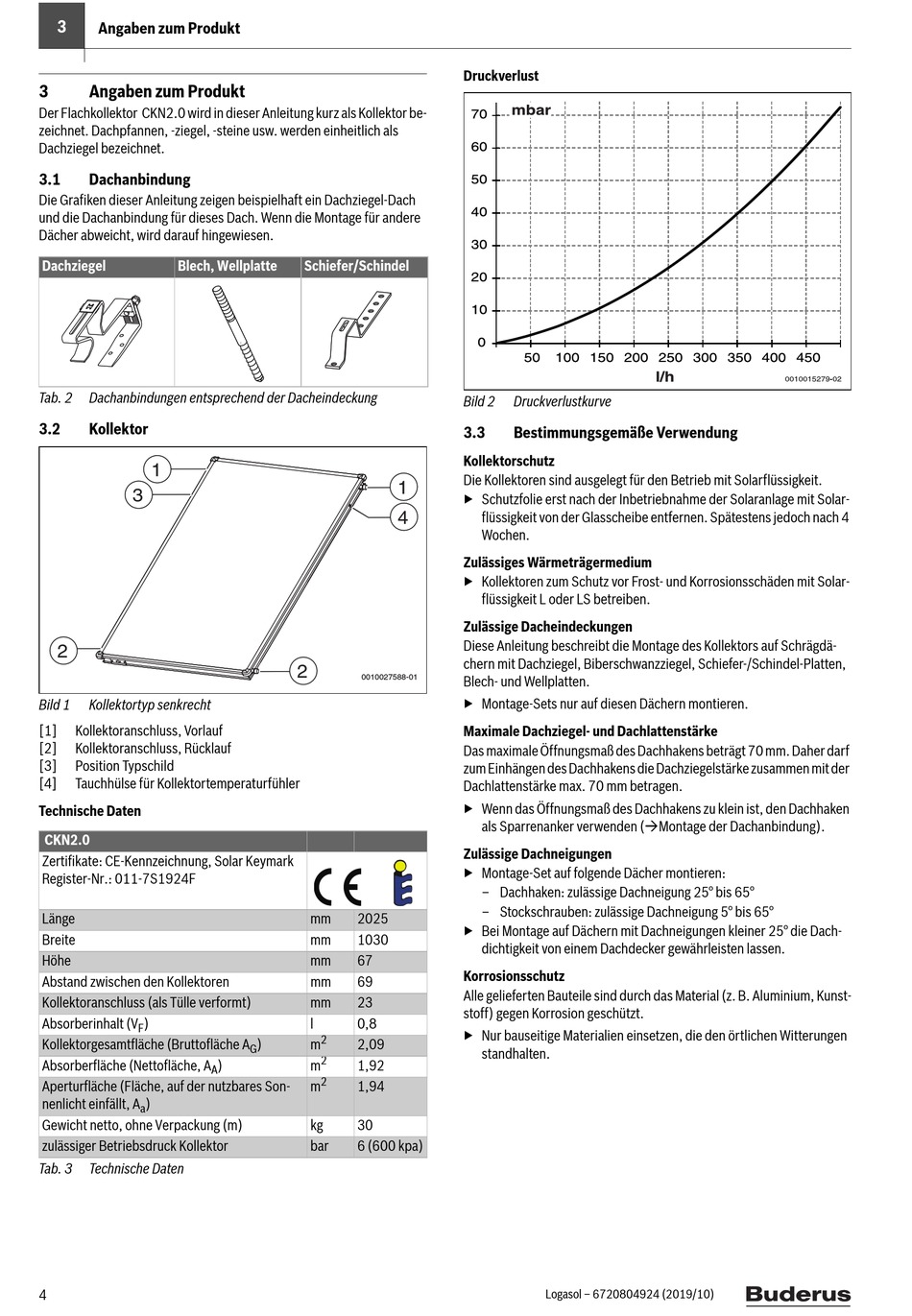

Angaben zum Produkt
3
Angaben zum Produkt
Der Flachkollektor CKN2.0 wird in dieser Anleitung kurz als Kollektor be-
zeichnet. Dachpfannen, -ziegel, -steine usw. werden einheitlich als
Dachziegel bezeichnet.
3.1
Dachanbindung
Die Grafiken dieser Anleitung zeigen beispielhaft ein Dachziegel-Dach
und die Dachanbindung für dieses Dach. Wenn die Montage für andere
Dächer abweicht, wird darauf hingewiesen.
Dachziegel
Blech, Wellplatte
Tab. 2
Dachanbindungen entsprechend der Dacheindeckung
3.2
Kollektor
1
3
2
Bild 1
Kollektortyp senkrecht
[1]
Kollektoranschluss, Vorlauf
[2]
Kollektoranschluss, Rücklauf
[3]
Position Typschild
[4]
Tauchhülse für Kollektortemperaturfühler
Technische Daten
CKN2.0
Zertifikate: CE-Kennzeichnung, Solar Keymark
Register-Nr.: 011-7S1924F
Länge
Breite
Höhe
Abstand zwischen den Kollektoren
Kollektoranschluss (als Tülle verformt)
Absorberinhalt (V
)
F
Kollektorgesamtfläche (Bruttofläche A
Absorberfläche (Nettofläche, A
A
Aperturfläche (Fläche, auf der nutzbares Son-
nenlicht einfällt, A
)
a
Gewicht netto, ohne Verpackung (m)
zulässiger Betriebsdruck Kollektor
Tab. 3
Technische Daten
4
Schiefer/Schindel
2
0010027588-01
mm
2025
mm
1030
mm
67
mm
69
mm
23
l
0,8
2
)
m
2,09
G
2
)
m
1,92
2
m
1,94
kg
30
bar
6 (600 kpa)
Druckverlust
Bild 2
Druckverlustkurve
3.3
Bestimmungsgemäße Verwendung
Kollektorschutz
Die Kollektoren sind ausgelegt für den Betrieb mit Solarflüssigkeit.
1
▶ Schutzfolie erst nach der Inbetriebnahme der Solaranlage mit Solar-
4
flüssigkeit von der Glasscheibe entfernen. Spätestens jedoch nach 4
Wochen.
Zulässiges Wärmeträgermedium
▶ Kollektoren zum Schutz vor Frost- und Korrosionsschäden mit Solar-
flüssigkeit L oder LS betreiben.
Zulässige Dacheindeckungen
Diese Anleitung beschreibt die Montage des Kollektors auf Schrägdä-
chern mit Dachziegel, Biberschwanzziegel, Schiefer-/Schindel-Platten,
Blech- und Wellplatten.
▶ Montage-Sets nur auf diesen Dächern montieren.
Maximale Dachziegel- und Dachlattenstärke
Das maximale Öffnungsmaß des Dachhakens beträgt 70 mm. Daher darf
zum Einhängen des Dachhakens die Dachziegelstärke zusammen mit der
Dachlattenstärke max. 70 mm betragen.
▶ Wenn das Öffnungsmaß des Dachhakens zu klein ist, den Dachhaken
als Sparrenanker verwenden (Montage der Dachanbindung).
Zulässige Dachneigungen
▶ Montage-Set auf folgende Dächer montieren:
– Dachhaken: zulässige Dachneigung 25° bis 65°
– Stockschrauben: zulässige Dachneigung 5° bis 65°
▶ Bei Montage auf Dächern mit Dachneigungen kleiner 25° die Dach-
dichtigkeit von einem Dachdecker gewährleisten lassen.
Korrosionsschutz
Alle gelieferten Bauteile sind durch das Material (z. B. Aluminium, Kunst-
stoff) gegen Korrosion geschützt.
▶ Nur bauseitige Materialien einsetzen, die den örtlichen Witterungen
standhalten.
