10

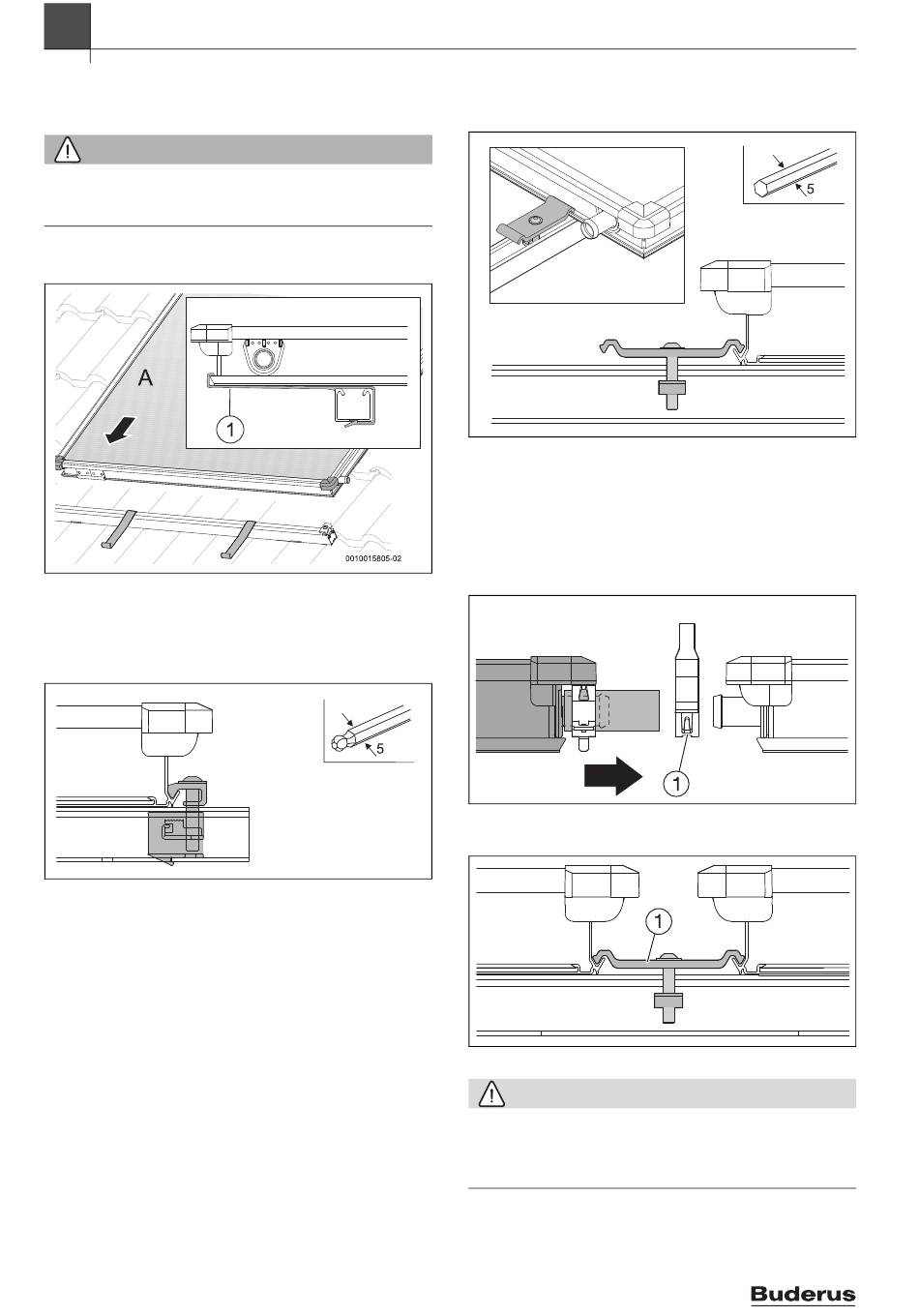

Montage der Kollektoren
Ersten Kollektor auf die Profilschienen legen
▶ Kollektor so drehen, dass die Tauchhülse für den Kollektortempera-
turfühler oben rechts am Kollektor ist.
WARNUNG:
Verletzungsgefahr durch herunterfallende Kollektoren.
▶ Sicherstellen, dass das Kollektorprofil in die Abrutschsicherung
greift.
▶ Kollektor rechts auf die Profilschienen legen und Kollektorprofil in die
Abrutschsicherungen [1] gleiten lassen.
Bild 38 Kollektor in die Abrutschsicherungen gleiten lassen
▶ Kollektor vorsichtig an die Kollektorspanner schieben und waage-
recht ausrichten.
▶ Schraube des Kollektorspanners mit Innensechskantschlüssel 5 mm
festdrehen.
A
Bild 39 Kollektorspanner festdrehen
18
Doppelseitigen Kollektorspanner einlegen
▶ Doppelseitigen Kollektorspanner auf die Profilschienen legen und an
den Kollektor schieben.
Bild 40 Doppelseitigen Kollektorspanner einlegen
10.3
Zweiten Kollektor auf die Profilschienen legen
▶ Zweiten Kollektor mit den vormontierten Solarschläuchen auf die
Profilschienen legen und in die Abrutschsicherungen gleiten lassen.
▶ Zweite Federbandschelle [1] auf die Solarschläuche schieben.
▶ Kollektor so an den ersten Kollektor schieben, dass die Solarschläu-
che auf die Kollektoranschlüsse geschoben werden.
Bild 41 Linken Kollektor an den rechten Kollektor schieben
▶ Schraube des doppelseiteigen Kollektorspanners [1] festdrehen.
0010014495-01
Bild 42 Doppelseitiger Kollektorspanner
VORSICHT:
Verletzungsgefahr und Undichtigkeiten durch ungesicherte Solar-
schläuche, da Solarflüssigkeit austreten kann.
▶ Jeden Solarschlauch am Kollektoranschluss mit einer Federband-
schelle sichern.
Logasol – 6720804924 (2019/10)
0010014496-01
0010014497-01
0010014498-01
