▶ Dachhaken in Wellental einlegen und an Dachlatte einhängen.
▶ Dachhaken-Unterteil [1] bis zur Dachlatte hochschieben.
▶ Wenn die verzahnte Unterlegscheibe [3] in die Verzahnung des Dach-
haken-Unterteils greift, Mutter [2] festdrehen.

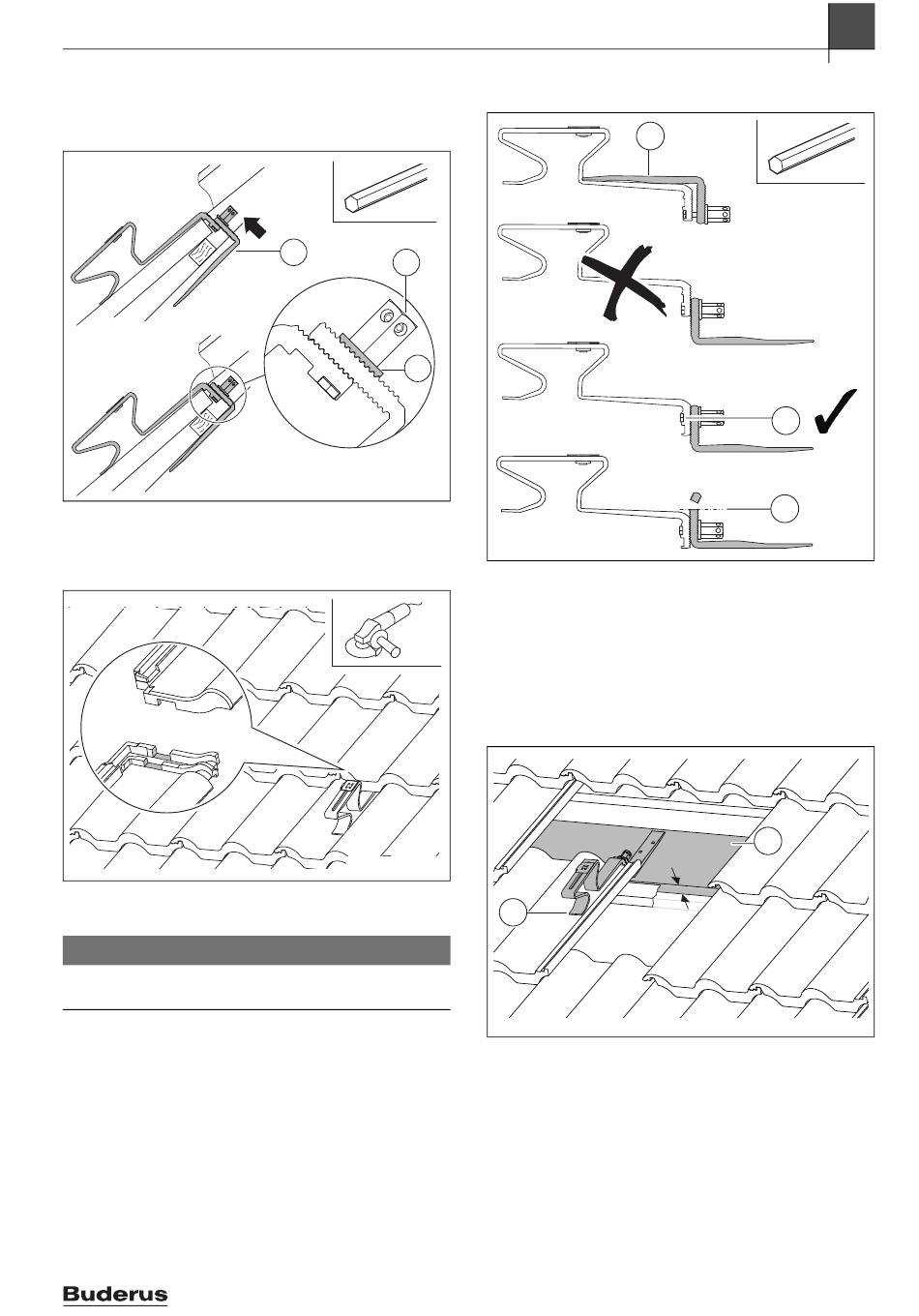

Bild 15 Dachhaken-Unterteil hochschieben
Damit kein Flugschnee eindringen kann:
▶ Auflagepunkte der Dachziegel im Bereich des Dachhakens vorsichtig
entfernen.
Bild 16 Dachziegel anpassen
Dachhaken als Sparrenanker montieren
HINWEIS:
Anlagenschaden durch Bruch des Dachhakens!
▶ Dachhaken-Unterteil in das obere Loch umstecken.
Logasol – 6720804924 (2019/10)
1
2
3
6720640298.09-1.ST
6720640298.09-1.ST
6720803995-24.1ST
Montage der Dachanbindung
▶ Dachhaken-Unterteil [1] mit Schraube in das obere Loch umstecken.
Mutter noch nicht festdrehen.
1
6720640298-05.1ST
Bild 17 Sparrenanker vorbereiten
[1]
Dachhaken-Unterteil
[2]
Oberes Loch verwenden
[3]
Abtrennen, wenn erforderlich
▶ Wenn erforderlich, auf den Dachsparren ausreichend tragfähige
Bretter/Bohlen (Mindeststärke 30 mm) befestigen [1]. Wenn erfor-
derlich, Konterlattung in diesem Bereich entfernen.
▶ Abstützung vorne so auf den Dachziegel legen, dass die Abstützung
bei Belastung in einem Wellental aufliegt [2].
> 30 mm
2
Bild 18 Sparrenanker auf Brett/Bohle montieren
7
2
3
1
6720640298-56.2ST
11
