7

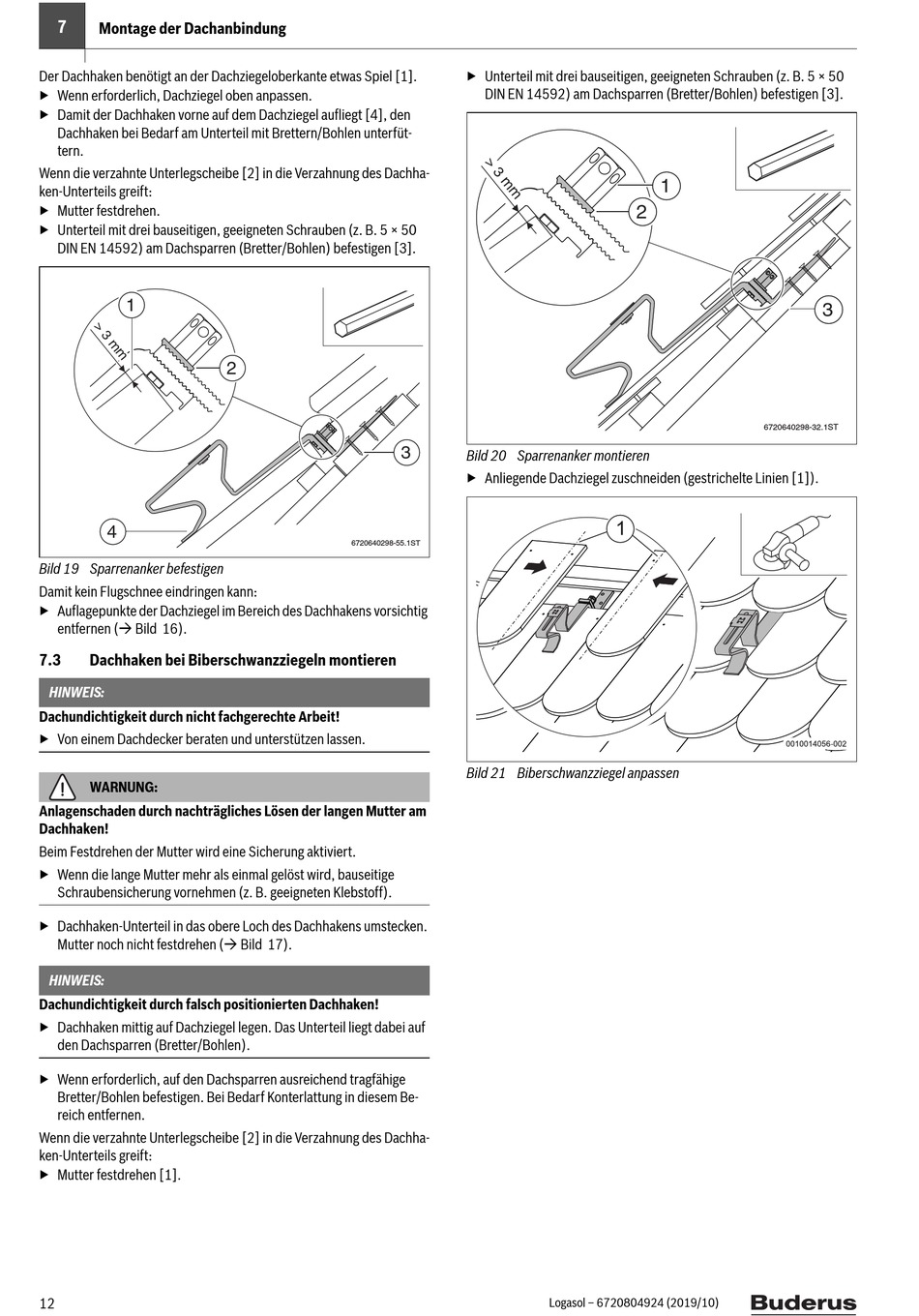

Montage der Dachanbindung
Der Dachhaken benötigt an der Dachziegeloberkante etwas Spiel [1].
▶ Wenn erforderlich, Dachziegel oben anpassen.
▶ Damit der Dachhaken vorne auf dem Dachziegel aufliegt [4], den
Dachhaken bei Bedarf am Unterteil mit Brettern/Bohlen unterfüt-
tern.
Wenn die verzahnte Unterlegscheibe [2] in die Verzahnung des Dachha-
ken-Unterteils greift:
▶ Mutter festdrehen.
▶ Unterteil mit drei bauseitigen, geeigneten Schrauben (z. B. 5 × 50
DIN EN 14592) am Dachsparren (Bretter/Bohlen) befestigen [3].
1
4
Bild 19 Sparrenanker befestigen
Damit kein Flugschnee eindringen kann:
▶ Auflagepunkte der Dachziegel im Bereich des Dachhakens vorsichtig
entfernen ( Bild 16).
7.3
Dachhaken bei Biberschwanzziegeln montieren
HINWEIS:
Dachundichtigkeit durch nicht fachgerechte Arbeit!
▶ Von einem Dachdecker beraten und unterstützen lassen.
WARNUNG:
Anlagenschaden durch nachträgliches Lösen der langen Mutter am
Dachhaken!
Beim Festdrehen der Mutter wird eine Sicherung aktiviert.
▶ Wenn die lange Mutter mehr als einmal gelöst wird, bauseitige
Schraubensicherung vornehmen (z. B. geeigneten Klebstoff).
▶ Dachhaken-Unterteil in das obere Loch des Dachhakens umstecken.
Mutter noch nicht festdrehen ( Bild 17).
HINWEIS:
Dachundichtigkeit durch falsch positionierten Dachhaken!
▶ Dachhaken mittig auf Dachziegel legen. Das Unterteil liegt dabei auf
den Dachsparren (Bretter/Bohlen).
▶ Wenn erforderlich, auf den Dachsparren ausreichend tragfähige
Bretter/Bohlen befestigen. Bei Bedarf Konterlattung in diesem Be-
reich entfernen.
Wenn die verzahnte Unterlegscheibe [2] in die Verzahnung des Dachha-
ken-Unterteils greift:
▶ Mutter festdrehen [1].
12
2
3
6720640298-55.1ST
▶ Unterteil mit drei bauseitigen, geeigneten Schrauben (z. B. 5 × 50
DIN EN 14592) am Dachsparren (Bretter/Bohlen) befestigen [3].
2
Bild 20 Sparrenanker montieren
▶ Anliegende Dachziegel zuschneiden (gestrichelte Linien [1]).
Bild 21 Biberschwanzziegel anpassen
Logasol – 6720804924 (2019/10)
1
3
6720640298-32.1ST
