Montage Des Wechselrichters - SOLIS 3P12K-4G Installations- Und Betriebshandbuch

5. Installation
Invertiert
• Die Sichtbarkeit der LED-Statusanzeigen und des LCD sollte berücksichtigt werden.
• Vertikal (+/- 5°) oder nach hinten geneigt (<= 15°) installieren.
• Den Wechselrichter nicht an der geneigten Vorderwand montieren.
• Den Wechselrichter nicht horizontal montieren.

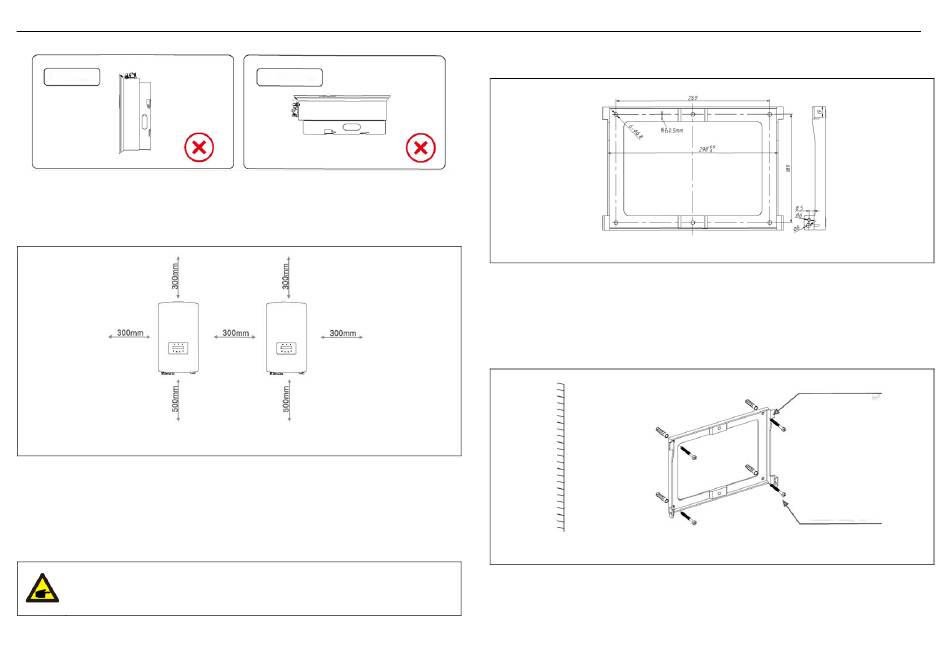

Abbildung 5.2 Montageabstand des Wechselrichters
• Die Temperatur des Wechselrichterühlkörpers kann 75° C (167°F) betragen.
• Der Wechselrichter ist für extreme Betriebsbedingungen ausgelegt,
Betriebstemperaturbereich: -15° F / 25° C ~ 149° F / 65° C.
• Wenn ein oder mehrere Wechselrichter an einem Ort installiert sind, sollte ein
Mindestabstand von 12 Zoll zwischen den Wechselrichtern oder anderen Objekten
eingehalten werden. Der Boden des Wechselrichters sollte einen Abstand von 20 Zoll zum
Boden haben.
BEACHTEN SIE:
Es darf nichts auf dem Wechselrichter gelegt oder an diesen angelehnt werden.
.10.
Horizontal

5.2 Montage des Wechselrichters

Abmessungen der Montagehalterung:
Abbildung 5.3 Wandmontage des Wechselrichters
Siehe Abbildung 5.4 und Abbildung 5.5. Der Wechselrichter muss senkrecht montiert werden.
Die Schritte zum Montieren des Wechselrichters sind nachfolgend aufgeführt.
1. Siehe Abbildung 5.4, die Löcher für Spreizbolzen basierend auf dem Lochdurchmesser der
Halterung (ST6.3*60 Kreuzversenkte Sechskantgewindeschrauben, HJ0108 10*50mm
gefischtes Spreizrohr), mit dem Schlagbohren mit dem 10mm Bohrer müssen vertikal an der
Wand bleiben.
Die Tiefe aller Bohrlöcher beträgt 60 mm.
Abbildung 5.4 Wandmontage des Wechselrichters
2. Stellen Sie sicher, dass die Halterung horizontal ist und dass die Befestigungslöcher (in
Abbildung 5.4) korrekt markiert sind. Bohren Sie die Löcher gemäß Ihren Markierungen in
die Wand.
3. Befestigen Sie die Halterung mit den geeigneten Schrauben an der Wand.
5. Installation
Halterung
Geeignete
Befestigungsschrauben
.11.
