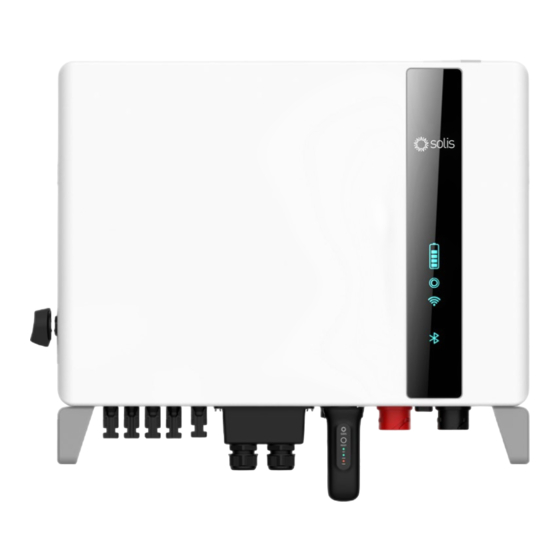

- Seite 1 Intelligentes Energiemanagement Serie 6 des SOLIS 3Phasen Hybrid WR mit integriertem Back-up S6-EH3P(5-10)K-H-EU Bankable. Reliable. Local. / Stock Code: 300763.SZ...
- Seite 2 • Inhalt P r o d u k t E i n f ü h r u n g B a t t e r i e k o m p a t i b i l i t ä t M e r k m a l e S o l i s i m V e r g l e i c h S y s t e m d i a g r a m m e...
- Seite 3 Lastmanagementprogrammen. Dadurch profitieren Sie von reduzierten Energiekosten und tragen zur Stabilität des Netzwerks bei. Die intelligenten Steuerungsalgorithmen und Netzwerkschnittstellen des Wechselrichters gewährleisten eine nahtlose Integration mit dem Stromnetz unter Einhaltung lokaler Vorschriften. • Der Solis S6 Hybrid-Wechselrichter wurde mit Benutzerfreundlichkeit im Blick entwickelt und bietet intuitive Überwachungs- und Steuerungsoptionen. Über eine...
-
Seite 4: Funktionen
Funktionen • Mehrere Betriebsmodi für unterschiedliche Anwendungsszenarien • Konstruktion mit natürlicher Konvektion ohne externe Lüfter • Bis zu 16A MPPT-Stromeingang zur Unterstützung von 182mm Solarmodulen • Hoher PV-Ladewirkungsgrad zur Vermeidung übermäßiger PV-Verluste • Unterstützt rein netzferne Anwendungen mit Generator-Kommunikationsunterstützung • Steuerbar über die SolisCloud App, um Handlungen am Gerät zu vermeiden •... - Seite 5 Produkt - S6-EH3P(5-10)K-H-EU...
-
Seite 6: Produkteinführung
Wechelrichter Modell Beschreibung Bestellnummer S6-EH3P5H-EU Solis 6. Generation Hybrid 3 Phasen 5kW HV Batterie EU/AU Version S6-EH3P6H-EU Solis 6. Generation Hybrid 3 Phasen 6kW HV Batterie EU/AU Version S6-EH3P8H-EU Solis 6. Generation Hybrid 3 Phasen 8kW HV Batterie EU/AU Version S6-EH3P10H-EU Solis 6. - Seite 7 Produkt Einführung Blau Status Indikator Bemerkung Gelb Blinkt Blinkt Dauerhaft alle alle 1,5s Ohne Batterie Ladung Ruhend Entladung Alarm Funktion Ohne Power Alarm Warnung Normal Funktion Ohne Normal Funktion Ohne RS485 Normal Funktion Ohne Bluetooth Normal Funktion Hinweis: Die Batterie-/COM-/RS485-/Bluetooth-Anzeigen schalten sich automatisch nach einer (1) Minute aus. Die Power-Anzeige bleibt mit geringerer Helligkeit eingeschaltet.
- Seite 8 Produkt Einführung...
-
Seite 9: Com Schnittstelle
S2-WL-ST HINWEIS: Belegung der USB COM Schnittstelle Der COM-Port ist ein USB-Typ-Port und unterstützt nur den Pin1 = + von Solis entwickelten Datenlogger mit USB-Schnittstelle. Pin 2 = - Es ist NICHT ERLAUBT, andere USB-Geräte anzuschließen. Im Lieferumfang Optional Optional... -
Seite 10: Kommunikationsschnittstellen - Pin Belegung
Kommunikationsschnittstellen – PIN Belegung *Shipped with cover assembled... - Seite 11 Integration mit externen Batteriemanagementsystemen ermöglicht. Dieser Anschluss fungiert als Kommunikationsgateway, das es Ihnen ermöglicht, Ihr Batteriesystem einfach zu verbinden und zu kontrollieren. Durch die Verbindung Ihres BMS mit dem Solis- Wechselrichter über diesen Anschluss erhalten Sie umfassende Überwachungs- und Managementfähigkeiten für Ihre Batteriespeicherlösung.
- Seite 12 • DO/DI-- ATS/Generator-Trockenkontakt Der Parallelschaltungsanschluss an Solis-Wechselrichtern ist eine spezialisierte Der DO/DI (Digital Output/Digital Input) Anschluss an Solis-Wechselrichtern ist eine Schnittstelle, die für den parallelen Betrieb mehrerer Wechselrichter entwickelt Schnittstelle, die die Steuerung externer Geräte ermöglicht. Die Digital Output (DO) wurde.
-
Seite 13: Lieferumfang
Lieferumfang: 1. Wechselrichter 2. 4* PV Stecker 3. 1* Batterie Kabel 4. 1* CAN Kabel 5. 1*Zähler Kabel 6. 1* AC-Netzanschluss Stecker 7. 1* AC-Backup-Anschluss 8. Montagehalterung und Schrauben 9. 1* Eastron SDM630MCT mit 3 CT Klemmen 10. 8* RJ45 Stecker 11. - Seite 14 Merkmale Hochflexibel • Integriert 3 bis 4 MPPTs (Maximum Power Point Tracker), geeignet für die Installation auf Wohndachflächen mit S6-EH3P(5-10)K-H-EU mehreren Ausrichtungen der Solarmodule. • Unterstützt ungleichmäßige und halbwellige Lasten am Netzanschluss und am Backup-Anschluss. • Kompatibel mit mehreren Batteriemodellen verschiedener Marken, wodurch Kunden eine Vielzahl von Batterieoptionen zur Verfügung stehen.
-
Seite 15: Spezifikationen
Spezifikationen... - Seite 16 Spezifikationen...
- Seite 17 Spezifikationen...
-
Seite 18: Systemdiagramm - Einzelgerät
Systemdiagramm – Einzelgerät Stromwandler (CTs) in Richtung des Netzes ausgerichtet. Netz SDM630MCT 120A:40mA CT *3 Stromkabel Kommunikationskabel Stromwandler (CTs) in Richtung des Netzes ausgerichtet Hinweis: Wenn die Stromwandler (CTs) in die falsche Richtung installiert sind, kann der Hybrid- Wechselrichter nicht ordnungsgemäß funktionieren. -
Seite 19: App-Einführung
Unsere App bietet Ihnen eine benutzerfreundliche Schnittstelle zur Überwachung und Steuerung Ihres Solis-Equipment. Mit der App können Sie auf wichtige Funktionen und Einstellungen zugreifen, um die Leistung und Effizienz Ihrer Solis-Geräte zu optimieren. Hier sind einige der Hauptfunktionen der App: 1. -
Seite 20: App-Einführung - Verbindung Zum Wechselrichter Herstellen
APP-Einführung – Verbindung zum Wechselrichter herstellen Bluetooth Signal Name: Solis-”Wechselrichter SN”... - Seite 21 APP-Einführung – Verbindung zum Wechselrichter herstellen • Bei der Erstinbetriebnahme werden Sie gebeten, ein Passwort zu setzen. Bitte folgen Sie den Anweisungen am Bildschirm. • Sollten Sie um Kontrollpasswörter gebeten werden: solis#100 Endbenutzer Level solis#700 Installateurs Level...
-
Seite 22: App-Einführung - Erstinstallation Und Die Anfänglichen Einstellungen
APP-Einführung - Erstinstallation und die anfänglichen Einstellungen Schritt 1: Uhrzeit einstellen Schritt 2: Batterieoptionen festlegen Schritt 3: Zähler auswählen Schritt 4: Länderdatensatz überprüfen Schritt 5: Arbeitsmodus angeben... - Seite 23 APP-Einführung - Erstinstallation und die anfänglichen Einstellungen...
-
Seite 24: App-Einführung - Weitere Einstellungen
APP-Einführung – weitere Einstellungen Arbeitsmodus: Hier können Sie den Arbeitsmodus Ihres Systems auswählen. (Self-Use, Feed in Priority, Backup, Off-grid) Zeiteinstellung: In dieser Einstellung können Sie die Uhrzeit und das Datum Ihres Systems einstellen. Einstellung des Länderdatensatzes: Hier können Sie die Grid-Code-Einstellungen vornehmen, um sicherzustellen, dass Ihr System den Anforderungen des Netzanschlusses entspricht. -
Seite 25: Arbeitsmodus Einstellen
Arbeitsmodus einstellen... -
Seite 26: Uhrzeit Einstellen
Uhrzeit einstellen... -
Seite 27: Länderdatensatz
Länderdatensatz... -
Seite 28: Batterie Auswählen
Batterie auswählen... -
Seite 29: Zählereinstellung
Zählereinstellung... -
Seite 30: Einstellung Der Systemexportleistung
Einstellung der Systemexportleistung:... -
Seite 31: Backup Einstellungen
Backup Einstellungen... -
Seite 32: Einstellung Der Wechselrichterparameter
Einstellung der Wechselrichterparameter:... -
Seite 33: Einstellung Der Sonderfunktionen
Einstellung der Sonderfunktionen:... -
Seite 34: Parallele Einstellungen
Parallele Einstellungen:... - Seite 35 “Mehr” Einstellungen:...
- Seite 36 APP Ansichten: Home Page Info (Wechselrichter) Info (Batterie)
- Seite 37 APP Ansichten: Alarm Info (Netzseite) Info (Lasten)
-
Seite 38: Größte Batteriekompatibilität Auf Dem Markt
Größte Batteriekompatibilität auf dem Markt • Derzeitig sind folgende Batterien Marken mit dem S6 kompatibel. • Da die Auswahl ständig erweitert wird, empfehlen wir immer die aktuelle Kompatibilitätsliste aus unserem Web zu beachten. - Seite 39 FAQs • Frage: Funktioniert die Parallelschaltung des S6 Gerätes schon? • Antwort: Nein, noch nicht. Die Paralleloption ist für Jahresende vorgesehen und wird durch ein Firmware-Update realisiert werden. • Frage: Kann ich einen Netzgekoppelten Wechselrichter in Kombination mit dem neuen S6 verwenden? •...
- Seite 40 Antwort: Nein, wie beim 3-Phasen-RHI benötigen Sie immer einen Datenlogger, um das Gerät über die Solis Cloud zu überwachen. Diese Antenne wird verwendet, um den Wechselrichter zu überwachen (lokal, wenn Sie sich in Bluetooth Reichweite befinden) und in Betrieb zu nehmen.
-
Seite 41: Weitere Informationen
Weitere Informationen: Solis Knowledge-base: https://solis-service.solisinverters.com/support/home Solis Ticketingsystem https://solis-service.solisinverters.com/en/support/tickets/new Zertifikate und Gebrauchsanweisungen https://www.ginlong.com/uk/downloadcenter.html Installations- und Anwendungsvideos https://www.youtube.com/channel/UCJClMV7HjOIRq4g9s9iu2Rw https://www.youtube.com/channel/UCgs0i-GB7xCKUAsJzVBZ1eQ Design Tool http://design.soliscloud.com/login...
