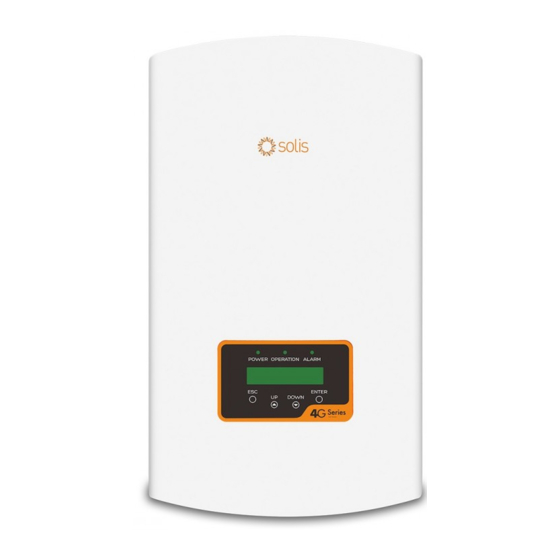

Solis 4G Dreiphasenwechselrichter
(12-20kw)
Installations- und Betriebshandbuch
Ver 1.5
Ningbo Ginlong Technologies Co., Ltd.
Nr. 57 Jintong Road, Binhai Industrial Park, Xiangshan, Ningbo,
Zhejiang, 315712, VR China.
Tel: +86 (0)574 6578 1806
Fax: +86 (0)574 6578 1606
E-mail:info@ginlong.com
Website:www.ginlong.com
Bitte halten Sie sich bei Unstimmigkeiten in dieser Bedienungsanleitung an die tatsächlichen Produkte.
Wenn Sie Probleme mit dem Wechselrichter haben, ermitteln Sie bitte die S/N des Wechselrichters und
setzen Sie sich mit uns in Verbindung. Wir werden uns bemühen, Ihre Frage so schnell wie möglich zu
beantworten.
Ginlong (Ningbo) Technologies Co., Ltd.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für SOLIS 3P12K-4G
Inhaltszusammenfassung für SOLIS 3P12K-4G
- Seite 1 Solis 4G Dreiphasenwechselrichter (12-20kw) Installations- und Betriebshandbuch Ver 1.5 Ningbo Ginlong Technologies Co., Ltd. Nr. 57 Jintong Road, Binhai Industrial Park, Xiangshan, Ningbo, Zhejiang, 315712, VR China. Tel: +86 (0)574 6578 1806 Fax: +86 (0)574 6578 1606 E-mail:info@ginlong.com Website:www.ginlong.com Bitte halten Sie sich bei Unstimmigkeiten in dieser Bedienungsanleitung an die tatsächlichen Produkte.
-
Seite 2: Inhaltsverzeichnis
Inhalt Einleitung ............................2 1.1 Produktbeschreibung ........................ 2 1.2 Verpackung ..........................3 Sicherheitshinweise .......................... 4 2.1 Sicherheitssymbole ........................4 2.2 Allgemeine Sicherheitshinweise ....................4 2.3 Benutzungshinweise ......................... 5 Übersicht ............................6 3.1 Frontblende ..........................6 3.2 LED - Statusanzeigen ....................... 6 3.3 Tastatur ............................ -
Seite 3: Einleitung
Gleichstromanschluss x4 Wechselstromanschluss x1 Großbritannien) Abbildung 1.1 Vorderansicht W-LAN/ GPRS Stick x1 1 x Bedienungsanleitung (Optional) DC-Schalter (optional) Stromwandler/Zähler Wenn etwas fehlt, wenden Sie sich bitte an Ihren örtlichen Solis-Händler. Gleichstromeingang Wechselstromausgang DRM (nur für Großbritannien) Abbildung 1.2 Ansicht von unten... -
Seite 4: Sicherheitshinweise
Solarpanels eingeschaltet wird. Um den Wechselrichter zu stoppen, muss der Photovoltaikquellen und -ausgangskreisen müssen Trennschalter aufweisen, die dem Hauptschalter für die Netzversorgung (Wechselstrom) ausgeschaltet werden, bevor der NEC-Artikel 690, Teil II entsprechen. Alle Solis dreiphasenwechselrichter verfügen über Gleichstromtrennschalter des Solarpanels ausgeschaltet wird. einen integrierten Gleichstromschalter. -
Seite 5: Übersicht
Übersicht Produkthandhabungs- und Lagerungsregeln 4.1 Produktbeschreibung 3.1 Frontblende Bitte lesen Sie die nachstehenden Anweisungen zum Umgang mit dem Wechselrichter: 1. Die roten Kreise unten kennzeichnen Ausschnitte auf der Produktverpackung. Drücken Sie die Ausschnitte hinein, um Griffe zum Bewegen des Wechselrichters zu bilden (siehe Abbildung 4.1). -
Seite 6: Lagerung Des Produkts
Produkthandhabungs- und Lagerungsregeln Installation 4.2 Lagerung des Produkts 5.1 Auswahl des Standorts des Wechselrichters Wenn der Wechselrichter nicht sofort installiert werden soll, gelten folgende Lagerungs- und Bei der Auswahl eines Standorts für den Wechselrichter sollten die folgenden Kriterien berücksichtigt Umgebungsbedingungen: werden: •... -
Seite 7: Montage Des Wechselrichters
Installation Installation 5.2 Montage des Wechselrichters Abmessungen der Montagehalterung: Invertiert Horizontal • Die Sichtbarkeit der LED-Statusanzeigen und des LCD sollte berücksichtigt werden. • Vertikal (+/- 5°) oder nach hinten geneigt (<= 15°) installieren. • Den Wechselrichter nicht an der geneigten Vorderwand montieren. •... -
Seite 8: Elektrische Anschlüsse
Installation Installation Halterung für die Diebstahlsicherung (optional) WARNUNG: Die Funktion für die Diebstahlsicherung (vom Benutzer bereitgestellt) besteht darin, dass der Der Wechselrichter muss senkrecht montiert werden. Wechselrichter bei Diebstahl in der Halterung befestigt ist. Das Schloss hat eine Größe von 5 mm (Schlüssellochdurchmesser), wobei ein Schloss aus Edelstahl bevorzugt wird. - Seite 9 Installation Installation 5.3.1 Erdung Solis empfiehlt 2 Erdungsschutzmethoden: Durch Netzanschluss und externen Kühlkörperanschluss. Wenn zum Anschließen der Erde eine Wechselstromklemme verwendet wird, lesen Sie bitte den Inhalt von 5.3.3. Wenn der Kühlkörper zum Anschließen der Erde verwendet wird, befolgen Sie bitte die folgenden Schritte: 1) Bereiten Sie das Erdungskabel vor: Es wird empfohlen, ein ≥...
-
Seite 10: Anschluss Der Pv-Seite Des Wechselrichters
Installation Installation 5.3.2 Anschluss der PV-Seite des Wechselrichters Messen Sie die PV-Spannung des Gleichstromeingangs mit einem Multimeter, überprüfen Sie die Polarität des Gleichstromeingangskabels (siehe Abbildung 5.17) und stellen Sie sicher, dass alle PV-Spannungsfolgen im Wechselrichterbetriebsbereich liegen. Verbinden Sie den Stellen Sie vor dem Anschließen des Wechselrichters sicher, dass die Leerlaufspannung des Gleichstromstecker mit dem Wechselrichter, bis Sie ein leichtes Klicken hören, das anzeigt, PV-Generators innerhalb des Grenzwerts des Wechselrichters liegt.. -
Seite 11: Anschluss Der Netzseite Des Wechselrichters
Installation Installation 5.3.3 Anschluss der Netzseite des Wechselrichters Die Schritte des AC-Gürtelklemmenanschlusses für die Installation lauten wie folgt: Für alle AC-Anschlüsse ist das Kabel 6-16mm , YJV-0.6/1 KV erforderlich. Stellen Sie sicher, dass der A) Die Isolationshülse des Kabels für 70mm abisolieren, so dass der abisolierte kupferbelegte Widerstand des Kabels unter 1,50hm liegt. -
Seite 12: Zähleranschluss (Optional)
Installation 5.3.4 Max. Überstromschutzgerät (OCPD) 5.3.6 Zähleranschluss (optional) Zum Schutz der Wechselstromnetzanschlussleiter des Wechselrichters empfiehlt Solis die Installation von Leistungsschaltern, die vor Überstrom schützen. In der folgenden Tabelle sind die OCPD-Werte Der Wechselrichter verfügt über eine integrierte Exportbegrenzungsfunktion. für die Solis 12-20kW dreiphasenwechselrichter definiert. -
Seite 13: Anschluss Der Logikschnittstelle (Nur Für Großbritannien)
Installation Start und Stopp 6.1 Starten des Wechselrichters 5.3.7 Anschluss der Logikschnittstelle (nur für Großbritannien) Um den Wechselrichter in Betrieb zu nehmen, müssen die folgenden Schritte unbedingt beachtet Die Logikschnittstelle wird nach G98- und G99-Standard benötigt und kann über einen einfachen werden: Schalter oder ein Schütz bedient werden. -
Seite 14: Bedienung
Erweiterte Einstellungen 7.2 Informationen 7.2.1 Sperren des Bildschirms Das Hauptmenü des Solis 4G-Einphasenwechselrichters bietet Zugriff auf Betriebsdaten und Durch Drücken der ESC-Taste kehren Sie zum Hauptmenü zurück. Durch Drücken der -informationen. Die Informationen werden angezeigt, indem Sie im Menü "Informationen" auswählen ENTER-Taste wird der Bildschirm gesperrt (Abbildung 7.2 (a)) oder entsperrt (Abbildung 7.2... -
Seite 15: Einstellungen
Menü zurückzukehren. Mit dieser Funktion wird die Adresse eingestellt, wenn mehrere Wechselrichter an drei Monitore angeschlossen sind. Die Adressnummer kann von „01“ bis „99“ vergeben werden (siehe Abbildung 7.4). Die Standardadressnummer des Solis-Dreiphasen-Wechselrichters lautet „01“. Alarm001: OV-G-V Zeit: 27-11 Daten: 7171 JA = <ENT>... -
Seite 16: Tägliche Energie
Bedienung Bedienung 7.4.4 Tägliche Energie 7.4.6 Jährliche Energie Die Funktion dient zur Überprüfung der Energieerzeugung für den ausgewählten Tag. Die Funktion dient zur Überprüfung der Energieerzeugung für das ausgewählte Jahr. JA = <ENT> NEIN = <ESC> JA = <ENT> NEIN = <ESC> Wählen Sie: 2015-02-23 Wählen Sie:... -
Seite 17: Erweiterte Einstellungen - Nur Für Techniker
Standard:AUS-Q-0.8 7.5.2 Netz EIN/AUS Abbildung 7.16 Mit dieser Funktion kann die Stromerzeugung des Dreiphasen-Wechselrichters Solis gestartet oder Drücken Sie die AUF/AB-Tasten, um die Norm auszuwählen (G59/3, UL-480V, VDE0126, gestoppt werden (siehe Bild 7.18). AS4777-15, AS4777-02, CQC380A, ENEL, UL-380V, MEX-CFE und "User-Def" Funktion). Drücken Sie ENTER,um die Einstellung zu bestätigen. - Seite 18 Bedienung Bedienung 7.5.4 Passwort zurücksetzen 7.5.7 Besondere Einstellungen Mit dieser Funktion wird das neue Passwort für die Menüs „Erweiterte Informationen“ und „Erweiterte Informationen“ festgelegt (siehe Abbildung 7.19). Diese Funktion steht nur dem Wartungspersonal zur Verfügung. Eine falsche Bedienung verhindert den Wechselrichter am Erreichen der maximalen Leistung. JA = <ENT>...
-
Seite 19: Modusauswahl
Bedienung Bedienung 7.5.10 HMI Update 7.5.11.1.2 Last einmessen Diese Funktion wird zum Aktualisieren des LCD-Programms verwendet. \Das Untermenü dient zum Einstellen des Zählers in Load, wie unter 5.3.7 Zählerverbindung dargestellt (wahlweise). Diese Funktion steht nur dem Wartungspersonal zur Verfügung. Eine falsche Bedienung verhindert den Wechselrichter am Erreichen der maximalen Leistung. -
Seite 20: Kompensationssatz
Bedienung Bedienung 7.5.11.3 Fail Safe EIN / AUS 7.5.15 DSP Update Mit dieser Funktion wird daran erinnert, ob das EPM eingeschaltet ist oder nicht. Die werkseitige Die Funktion wird zum Aktualisieren des DSP verwendet. Einstellung ist AN. JA = <ENT> NEIN = <ESC>... -
Seite 21: Wartung
Wartung Wartung Der Solis-Dreiphasenwechselrichter erfordert keine regelmäßige Wartung. Die Reinigung des Entfernen Sie die 4 Schrauben an der Lüfterplatte und ziehen Sie die Lüfterbaugruppe langsam Kühlkörperstaubs hilft dem Wechselrichter jedoch, die Wärme abzuleiten und die Lebensdauer zu heraus. verlängern. Der Staub kann mit einer weichen Bürste entfernt werden. -
Seite 22: Fehlerbehebung
DC-Eingangsüberstrom OV-DCA-I fehlerhafte MPPT 2. Netzplatine wechseln 1. Seriennummer des Solis Dreiphasenwechselrichter; Die Netzstromverfolgung schlägt IGFOL-F 2. Der Distributor / Händler von Solis Dreiphasenwechselrichter (falls verfügbar); fehl 1. Wechselrichter neu starten oder Installateur Die Netzstromabtastung schlägt kontaktieren. IG-AD 3. Installationsdatum. -
Seite 23: Technische Daten
10. Technische Daten 10. Technische Daten Modell Solis-3P12K-4G Modell Solis-3P15K-4G Max. DC Eingangsleistung (Watt) 14500 Max. DC Eingangsleistung (Watt) 18000 Max. DC Eingangsspannung (Volt) 1000 Max. DC Eingangsspannung (Volt) 1000 Bemessungsgleichspannung (Volt) Bemessungsgleichspannung (Volt) Anlaufspannung (Volt) Anlaufspannung (Volt) MPPT-Spannungsbereich (Volt) 160...850... - Seite 24 10. Technische Daten 10. Technische Daten Modell Solis-3P17K-4G Modell Solis-3P20K-4G Max. DC Eingangsleistung (Watt) 20400 Max. DC Eingangsleistung (Watt) 24000 Max. DC Eingangsspannung (Volt) 1000 Max. DC Eingangsspannung (Volt) 1000 Bemessungsgleichspannung (Volt) Bemessungsgleichspannung (Volt) Anlaufspannung (Volt) Anlaufspannung (Volt) MPPT-Spannungsbereich (Volt) 160...850...
- Seite 25 10. Technische Daten 10. Technische Daten Modell SoliS-3P10K-4G-LV Modell SoliS-3P 15K-4G-HV Max. DC Eingangsleistung (Watt) 12000 Max. DC Eingangsleistung (Watt) 18000 Max. DC Eingangsspannung (Volt) 1000 Max. DC Eingangsspannung (Volt) 1000 Bemessungsgleichspannung (Volt) Bemessungsgleichspannung (Volt) Anlaufspannung (Volt) Anlaufspannung (Volt) MPPT-Spannungsbereich (Volt) 160...500...
