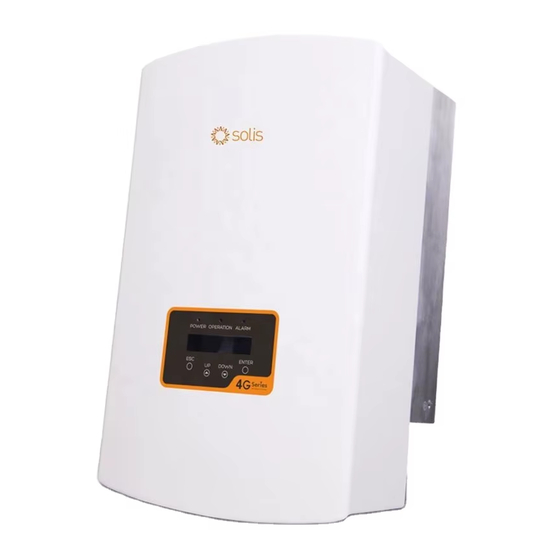

Dreiphasen-Wechselrichter Solis 4G
Installations- und Bedienungsanleitung
(12-20 kW)
Ver 1.2
Ningbo Ginlong Technologies Co., Ltd.
No. 57 Jintong Road, Binhai Industrial Park, Xiangshan, Ningbo,
Zhejiang, 315712, VR China.
Tel: +86 (0)574 6578 1806
Fax: +86 (0)574 6578 1606
E-Mail: info@ginlong.com
Web: www.ginlong.com
Wenn Sie ein Problem mit dem Wechselrichter haben, ermitteln Sie bitte die Seriennummer
des Wechselrichters und kontaktieren Sie uns. Wir werden versuchen, Ihre Frage so schnell
wie möglich zu beantworten.
Ginlong (Ningbo) Technologies Co., Ltd.
Werbung
Verwandte Anleitungen für SOLIS 3P15K-4G
Inhaltszusammenfassung für SOLIS 3P15K-4G
- Seite 1 Dreiphasen-Wechselrichter Solis 4G Installations- und Bedienungsanleitung (12-20 kW) Ver 1.2 Ningbo Ginlong Technologies Co., Ltd. No. 57 Jintong Road, Binhai Industrial Park, Xiangshan, Ningbo, Zhejiang, 315712, VR China. Tel: +86 (0)574 6578 1806 Fax: +86 (0)574 6578 1606 E-Mail: info@ginlong.com Web: www.ginlong.com...
- Seite 2 Inhalt 1. Einführung ..................2 1.1 Produktbeschreibung ..................................3 1.2 Verpackung 2. Sicherheitsanweisungen ..............4 ................4 2.1 Sicherheitssymbole ............4 2.2 Allgemeine Sicherheitsanweisungen ................5 2.3 Gebrauchshinweise 3. Überblick ..................6 ............... 6 3.1 Bedienfeld-Display ............... 6 3.2 LED-Statusanzeigeleuchten ..................
- Seite 3 Wechselrichter x1 Rückwandplatte x1 LED-Leuchten LCD-Display 4 Tasten Benutzerhandbuch x1 Wechselstromstecker x1 Gleichstromstecker x4 Abbildung 1.1 Vorderansicht Gleichstromschalter WiFi/GPRS Stickx1 (Kein Gleichstromschalter (Optional) für Australien) Wenn etwas fehlt, wenden Sie sich bitte an Ihren lokalen Solis-Händler. Abbildung 1.2 Ansicht von unten...
- Seite 4 Netzversorgungs-Hauptschalter (Wechselstrom) ausgeschaltet werden, bevor der von Photovoltaik-Quellen und -Ausgangskreisen müssen mit Trennschaltern Gleichstromtrenner des Solarpanels ausgeschaltet wird. gemäß NEC Artikel 690, Teil II versehen sein. Alle Solis Dreiphasen-Wechselrichter verfügen über einen integrierten Gleichstromschalter. ACHTUNG: Stromschlaggefahr. Nehmen Sie die Abdeckung nicht ab. Im Inneren des Geräts befinden sich keine vom Benutzer zu wartenden Teile.
- Seite 5 3. Überblick 4. Handhabung und Lagerung des Produkts 3.1 Bedienfeld-Display 4.1 Handhabung des Produkts Lesen Sie die unten stehende Anleitung, bevor Sie mit dem Wechselrichter arbeiten: 1. Die roten Ovale unten kennzeichnen Ausschnitte auf der Produktverpackung. Drücken Sie die Ausschnitte nach innen, um Griffe zum Verschieben des Wechselrichters zu bilden (siehe Abbildung 4.1).
- Seite 6 4. Handhabung und Lagerung des Produkts 5. Installation 4.2 Lagerung des Produkts 5.1 Auswahl des Standorts für den Wechselrichter Bei der Auswahl des Standorts für den Wechselrichter müssen die folgenden Kriterien Wenn der Wechselrichter nicht sofort installiert werden soll, beachten Sie die Lagerungshinweise berücksichtigt werden: und Umgebungsbedingungen unten: ...
- Seite 7 5. Installation 5. Installation 5.2 Montage des Wechselrichters Horizontal Umgekehrt Abmessungen der Montagehalterung: Die Sichtbarkeit der LED-Statusleuchten und der LCD-Anzeige sollte berücksichtigt werden. Vertikal (+/- 5°) oder nach hinten geneigt (<=15°) montieren. Montieren Sie den Wechselrichter nicht an der nach vorne geneigten Wand. ...
- Seite 8 5. Installation 5. Installation 5. Montage der Diebstahlsicherung (optional) WARNUNG: Das (vom Benutzer bereitgestellte) Diebstahlsicherungsschloss sorgt dafür, dass der Der Wechselrichter muss vertikal montiert werden. Wechselrichter in der Halterung gegen Diebstahl gesichert ist. Das Schloss sollte dem Schlüssellochdurchmesser von 5 mm entsprechen und am besten aus Edelstahl sein. Diebstahlsicherung Abbildung 5.7 Montage des Sicherheitsschlosses Abbildung 5.5 Installation des Wechselrichters...
- Seite 9 5. Installation 5. Installation 5.3.1 Erdung Solis empfiehlt zwei Erdungsschutzverfahren: Durch den Netzklemmenanschluss und durch C L3 < 2 mm den Anschluss des externen Kühlkörpers. Wenn die Erdung über eine Wechselstromklemme erfolgt, beachten Sie den Inhalt von 5.3.2. Wenn der Kühlkörper zur Erdung verwendet wird, führen Sie die folgenden Schritte aus: 1) Bereiten Sie das Erdungskabel vor: Es wird empfohlen, das Kupferaderkabel für den Außenbereich mit ≥6 mm...
- Seite 10 5. Installation 5. Installation 5.3.2 Anschließen der PV-Seite des Wechselrichters 5. Messen Sie die PV-Spannung des Gleichstromeingangs mit dem Multimeter, überprüfen Sie die Polarität des Gleichstrom-Eingangskabels (siehe Abbildung 5.17) und stellen Sie Bevor Sie den Wechselrichter anschließen, stellen Sie sicher, dass die sicher, dass jeder Strang der PV-Spannung im Betriebsbereich des Wechselrichters liegt.
- Seite 11 5. Installation 5. Installation 5.3.3 Anschließen der Netzseite des Wechselrichters Für alle Wechselstromanschlüsse muss das Kabel YJV-0.6/1KV mit 6–16 mm Querschnitt Die Schritte zur Installation des Wechselstrom-Netzanschlusses sind: verwendet werden. Stellen Sie sicher, dass der Widerstand des Kabels geringer als 1,5 Ohm ist. A) Isolieren Sie den Kabel-Isoliermantel auf 70 mm ab, sodass der abisolierte Kupferkern-Anschluss Falls das Kabel länger als 20 m ist, ist dies gegenüber dem 1- bis 16-mm Kabel vorzuziehen.
- Seite 12 5. Installation 6. Starten & Stoppen 5.3.4 Max. Überstromschutzeinrichtung (OCPD) 6.1 Starten des Wechselrichters Um die Netzanschlussleitungen des Wechselrichters zu schützen, empfiehlt Solis die Starten des Wechselrichters wichtig, dass folgenden Schritte strikt Installation von Schaltern gegen Überstrom. Die folgende Tabelle zeigt die OCPD-Werte eingehalten werden: für die Dreiphasen-Wechselrichter Solis 12–20 kW.
- Seite 13 7.2 Information ENTER-Taste wird der Bildschirm gesperrt (Abbildung 7.2(a)) oder entsperrt (Abbildung 7.2(b)). Das Hauptmenü des Solis Dreiphasen-4G-Wechselrichters ermöglicht den Zugriff auf Betriebsdaten und -informationen. Die Informationen werden angezeigt, indem Sie „Information“ im Menü auswählen und dann nach oben oder unten blättern.
- Seite 14 Mit dieser Funktion wird die Adresse eingestellt, wenn mehrere Wechselrichter an einen werden. Drücken Sie die ESC-Taste, um zum vorigen Menü zurückzukehren. Dreifach-Monitor angeschlossen sind. Die Adressnummer kann von „01“ bis „99“ zugeordnet werden (siehe Abbildung 7.4). Die Standard-Adressnummer des Solis Alarm001: OV-G-V Dreiphasen-Wechselrichters lautet „01“.
- Seite 15 7. Betrieb 7. Betrieb 7.4.4 Tägliche Energie 7.4.7 Kommunikationsdaten Die Funktion dient zur Überprüfung der Energieerzeugung für den ausgewählten Tag. Der Bildschirm zeigt die internen Daten des Wechselrichters (siehe Abbildung 7.14) an, die nur für Servicetechniker bestimmt sind. YES=<ENT> NO=<ESC> Select (Auswahl): 2015-02-23 01-05: 01 25 E4 9D AA...
- Seite 16 Diese Funktion ist nur für das Wartungspersonal anwendbar; wenn sie falsch bedient 7.5.2 Netz An/Aus wird, kann der Wechselrichter seine maximale Leistung nicht erzielen. Mit dieser Funktion kann die Stromerzeugung des Dreiphasen-Wechselrichters Solis gestartet oder gestoppt werden (siehe Abbildung 7.17). 7.5.6 Energie kalibrieren –...
- Seite 17 Sie vor jeder Wartung oder Reinigung eine Abkühlphase ab. 7.5.7 STD-Einstellung Das LCD und die LED-Statusanzeigeleuchten können mit einem feuchten Tuch gereinigt werden, Der Solis 4G Wechselrichter kann verschiedene Arbeitsmodi einstellen, um mit unterschiedlichen wenn sie zu schmutzig und nur schlecht lesbar sind. Netzanforderungen zu arbeiten.
- Seite 18 8. Wartung 9. Fehlerbehebung Im Fehlerfall zeigt der LCD-Bildschirm eine Alarmnachricht an. In diesem Fall kann es vorkommen, 6. Entfernen Sie die 4 Schrauben an der Lüfterplatte und ziehen Sie die Lüfterbaugruppe langsam heraus. dass der Wechselrichter die Einspeisung in das Netz einstellt. Die Fehlerbeschreibungen und die entsprechenden Alarmnachrichten sind in Tabelle 9.1 aufgeführt: Alarmnachricht Fehlerbeschreibung...
- Seite 19 Konzipierte Lebensdauer >20 Jahre EN50438, G83/2, AS4777.2:2015, Netzanschluss-Standard 1. Seriennummer des Solis Dreiphasen-Wechselrichters. VDE0126-1-1, IEC61727, VDE N4105 2. Distributor/Händler von Solis Dreiphasen-Wechselrichter (falls vorhanden). Luftfeuchtigkeit der Betriebsumgebung 0...100 % Kondensierend 3. Datum der Installation. Anschluss Mc4-Stecker und Ip67-konformer Stecker 4. Problembeschreibung (d. h. die auf dem LCD angezeigte Alarmnachricht und die Display LCD, 2x20 Z.
- Seite 20 10. Technische Daten 10. Technische Daten Modell Solis-3P15K-4G Modell Solis-3P17K-4G Max. Gleichstrom-Eingangsleistung (Watt) 18000 Max. Gleichstrom-Eingangsleistung (Watt) 20400 Max. Gleichstrom-Eingangsspannung (Volt) 1000 Max. Gleichstrom-Eingangsspannung (Volt) 1000 Nenn-Gleichspannung (Volt) Nenn-Gleichspannung (Volt) Einschaltspannung (Volt) Einschaltspannung (Volt) MPPT-Spannungsbereich (Volt) 160...850 MPPT-Spannungsbereich (Volt) 160...850 Max.
- Seite 21 10. Technische Daten 10. Technische Daten Modell Solis-3P20K-4G Modell Solis-3P10K-4G-LV Max. Gleichstrom-Eingangsleistung (Watt) 24000 Max. Gleichstrom-Eingangsleistung (Watt) 12000 Max. Gleichstrom-Eingangsspannung (Volt) 1000 Max. Gleichstrom-Eingangsspannung (Volt) 1000 Nenn-Gleichspannung (Volt) Nenn-Gleichspannung (Volt) Einschaltspannung (Volt) Einschaltspannung (Volt) MPPT-Spannungsbereich (Volt) 160...850 MPPT-Spannungsbereich (Volt) 160...500 Max.
