Platzieren Sie schließlich das Sensorpaket oben auf dem vorbereiteten Montagerohr. Die U-Bügel
sollten locker genug sein, um dies zu ermöglichen, aber lösen Sie die Muttern nach Bedarf.
Sobald sie platziert sind, ziehen Sie alle vier Muttern mit der Hand an und achten Sie dabei auf
eine gleichmäßige Verteilung. Verwenden Sie noch keinen Schraubenschlüssel!
Jetzt müssen Sie das gesamte Paket in die richtige Richtung ausrichten, indem Sie es bei Bedarf
oben auf dem Montagerohr drehen. Suchen Sie den Pfeil mit der Aufschrift "NORTH", den Sie
oben auf dem Anschlussrohr des Sensorpakets finden (Punkt 6). Sie müssen das gesamte
Sensorpaket drehen, bis dieser Pfeil nach Norden zeigt. Um eine korrekte Ausrichtung zu
erreichen, ist es hilfreich, einen Kompass zu verwenden (viele Mobiltelefone haben eine
Kompassanwendung). Wenn Sie die Schrauben in der richtigen Ausrichtung gedreht haben,
ziehen Sie die Schrauben leicht etwas mehr an (verwenden Sie einen Schraubenschlüssel), um
eine weitere Drehung zu verhindern.
Der Abschnitt Windrichtung auf dem Display der Haupteinheit zeigt die Buchstaben N (Nord), E
(Ost), S (Süd) und W (West). Der integrierte Funksensor muss so ausgerichtet sein, dass der Pfeil
mit der Aufschrift "Nord" auf der Oberseite des Funksensors nach Norden zeigt. Wenn der
integrierte drahtlose Sensor falsch ausgerichtet ist, ist die Windrichtungsmessung ungenau.
In der südlichen Hemisphäre ist es nicht notwendig, die Ausrichtung nach SÜD zu
Hinweis:
ändern, da es sich bei seinem Solarpanel um einen runden Typ handelt und die
Ausrichtung für seine Ladefähigkeit frei ist.
Stellen Sie sicher, dass das Montagerohr für das Sensorpaket vertikal installiert wird (verwenden
Sie eine Ebene mit 90-Grad-Versatz um das Rohr herum). Passen Sie das Montagerohr bei
Bedarf an. Stellen Sie als nächstes auch sicher, dass die Montage des Anemometerkörpers auf
dem Rohr waagerecht erfolgt. Ist dies nicht der Fall, kann es sein, dass Windrichtungs- und
Geschwindigkeitsmessungen nicht korrekt oder genau funktionieren. Passen Sie die
Montagevorrichtung nach Bedarf an.
Stellen Sie sicher, dass Sie als letzten Installationsschritt die Nordausrichtung noch einmal
überprüfen und gegebenenfalls korrigieren, und ziehen Sie nun die Schrauben mit einem
Schraubenschlüssel fest. Ziehen Sie die Schrauben nicht zu fest an, aber stellen Sie sicher, dass
starker Wind und/oder Regen das Sensorpaket nicht bewegen können.
3.3.3

Reset Taste und Transmitter LED

Falls das Sensorpaket nicht sendet, setzen Sie den Sensor zurück.
Halten Sie mit einer aufgebogenen Büroklammer die RESET-TASTE (Nr. 12) gedrückt, um einen
Reset zu bewirken: Die LED leuchtet auf, während die RESET-Taste gedrückt ist, und Sie können
nun loslassen. Die LED sollte dann wieder normal aufleuchten und etwa alle 4,8 Sekunden einmal
blinken.

3.4 Regensensor

Siehe Abbildung 12, um alle Teile des Regenmesser-Sensors nach dem vollständigen
Zusammenbau zu lokalisieren und zu verstehen.

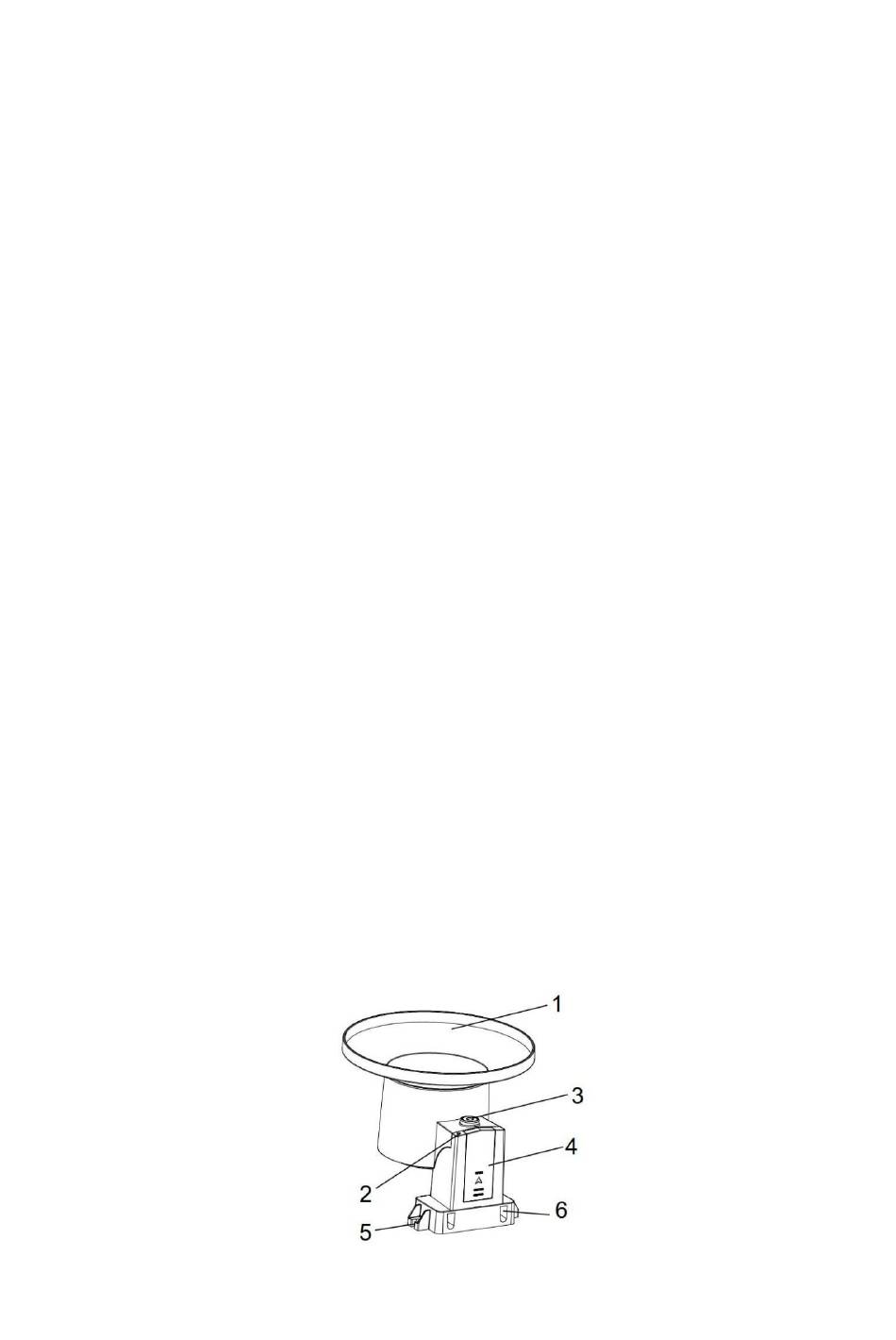

Abbildung 12: Regensensor
12
