Froggit HP1000SE PRO Ultrasonic Benutzerhandbuch Seite 11

4. Führen Sie das Armrohr wie in Abbildung 10 dargestellt in die Basis ein. Achten Sie darauf,
das kleine Loch im Arm mit den Löchern in der Basis auszurichten. Führen Sie die
Maschinenschraube durch die Löcher in der Basis und im Arm ein.
Achten Sie darauf, dass die Montagestange vertikal oder sehr nahe an der Montagestange steht.
Verwenden Sie bei Bedarf eine Wasserwaage.
5. Wenn ein optionales Verlängerungskabel hinzugefügt wird, verbinden Sie das Kabel mit dem
Anschluss und stecken Sie den USB-Anschluss in das Netzteil, wie in Abbildung 11 gezeigt:

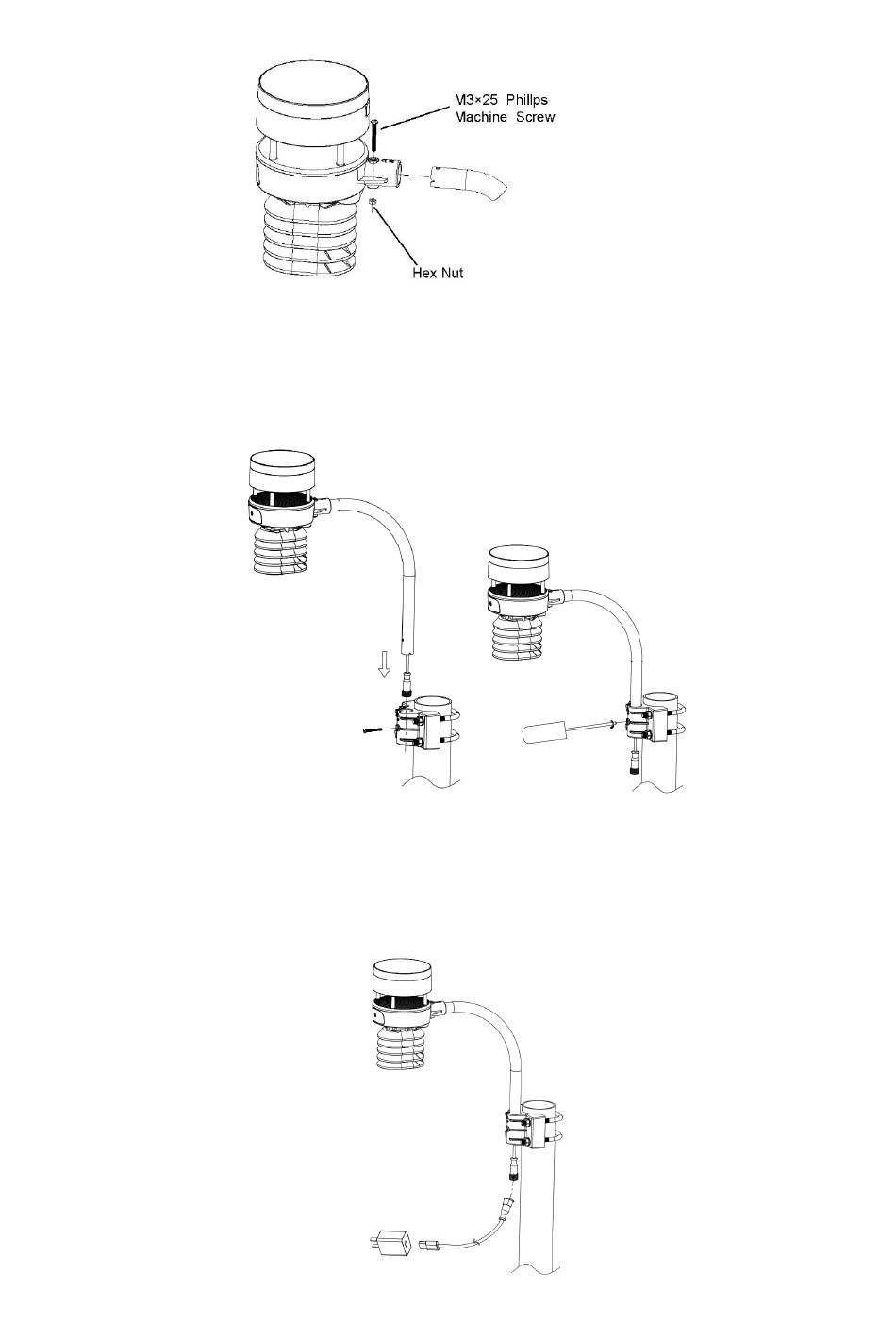

Abbildung 9: Montage Sensorpaket 5-3
Abbildung 10: Montage Sensorpaket 5-4
Abbildung 11: Montage Sensorpaket 5-5
11
