Anzahl
1
Displayeinheit (LxHxW): 11.5 x 8.2 x 4cm
Bildschirmabmessung (LxW): 9.5 x 5.5cm
*
Thermo-Hygrometer Funksensor (WH31)
Abmessungen (LxHxW): 12 x 4 x 1.8cm
1
USB Kabel zur PV-Verbindung
1
DC - Adapter
* 1,2,3,4,5,6,7 oder 8 (bestellabhängig)

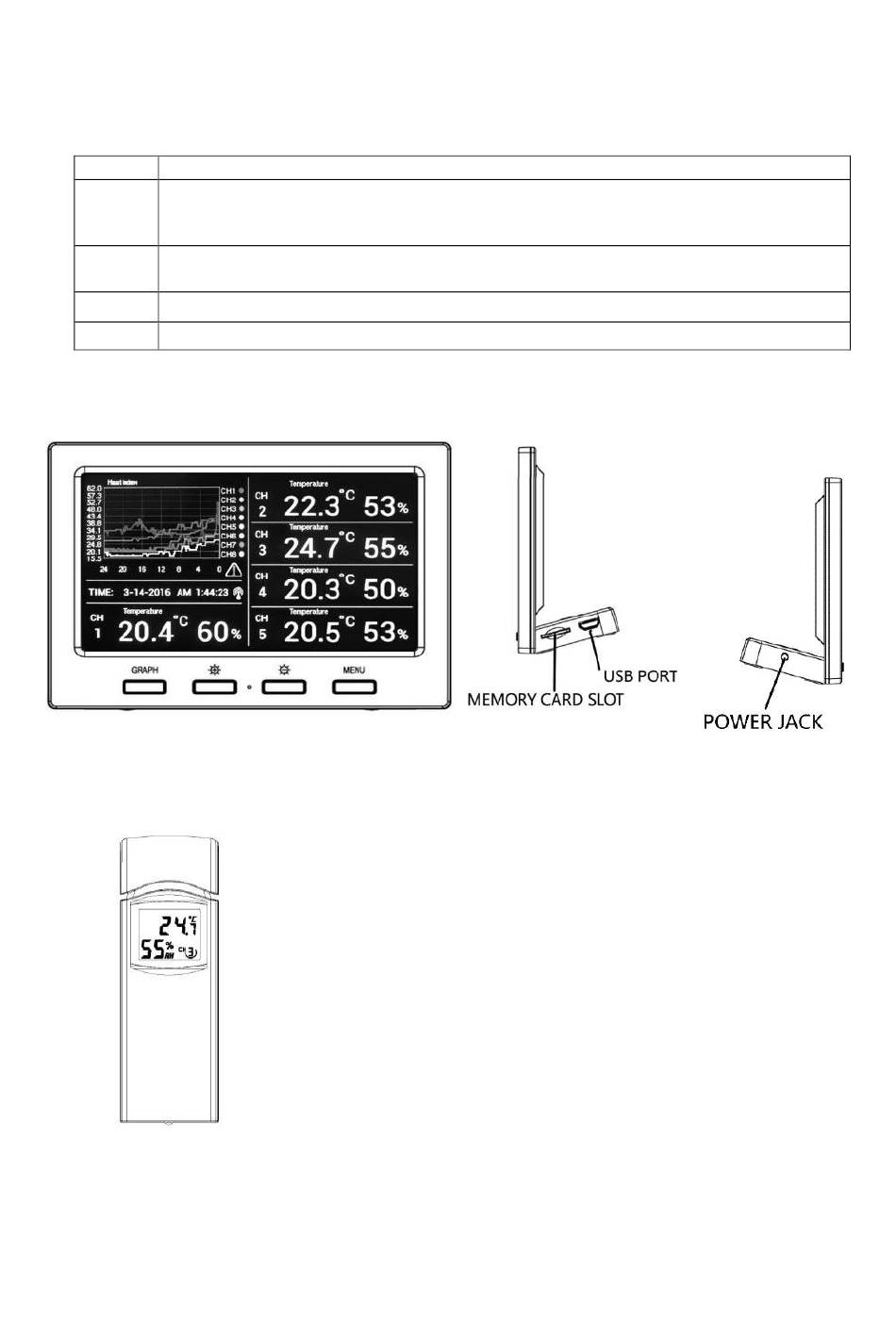

Displayeinheit:
Abbildung 1
Funksensor:
Abbildung 3

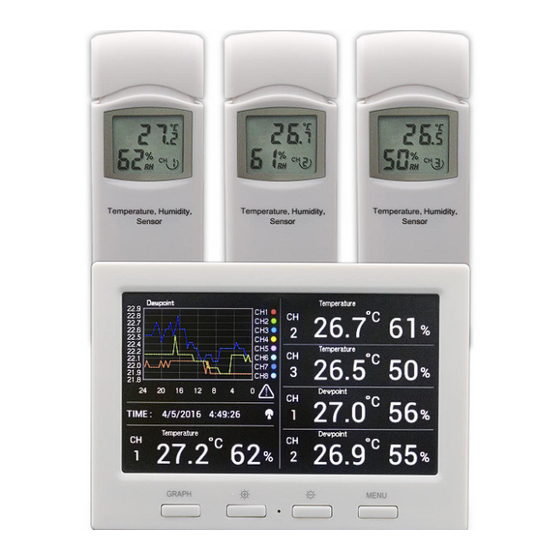

DL5000 Funk - Wetterstation
Lieferumfang
Artikel
1
Abbildung 2
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Froggit DL5000
Inhaltszusammenfassung für Froggit DL5000
- Seite 1 DL5000 Funk - Wetterstation Lieferumfang Anzahl Artikel Displayeinheit (LxHxW): 11.5 x 8.2 x 4cm Bildschirmabmessung (LxW): 9.5 x 5.5cm Thermo-Hygrometer Funksensor (WH31) Abmessungen (LxHxW): 12 x 4 x 1.8cm USB Kabel zur PV-Verbindung DC - Adapter * 1,2,3,4,5,6,7 oder 8 (bestellabhängig)
-
Seite 2: Inhaltsverzeichnis
Hinweis: Folgendes Benutzerhandbuch führt Sie Schritt für Schritt durch die Einstellungen. Benutzen Sie das Benutzerhandbuch, um sich mit Ihrer DL5000 Funk - Wetterstation vertraut zu machen und speichern Sie es zur späteren Einsichtnahme. Benutzerhandbuch DL5000 Inhaltsverzeichnis 1. Inbetriebnahme 1.1 Inbetriebnahme Displayeinheit 1.2 Inbetriebnahme Thermo-Hygrometer Funksensor... -
Seite 3: Inbetriebnahme
1. Inbetriebnahme 1.1 Inbetriebnahme Displayeinheit Schließen Sie den DC - Adapter an die Displayeinheit an. Falls die Funksensoren sich nicht verbinden, schauen Sie in die Fehlerbehebung. 1.2 Inbetriebnahme Thermo-Hygrometer Funksensor Hinweis: Um Funktionsfehler zu vermeiden, beachten Sie die richtige Polarität der Batterien, bevor Sie die Batterien einsetzen. -
Seite 4: Funktionsprüfung Funksensor
: Pull down the button : Pull up the button Abbildung 5 Legen Sie 2 AA Batterien in das Batteriefach Warten Sie bis die Temperatur und die Luftfeuchtigkeit im Display des Funksensors angezeigt werden. Vergewissern Sie sich das der richtige Kanal, sowie die Temperatureinheit (Fahrenheit/Celsius) im Display angezeigt werden. -
Seite 5: Funkuhr
(ca. 10 – 25 cm entfernt). Die Genauigkeit liegt bei ca. ± 1°C). Die Funksensoren benötigen etwa 30 Minuten, damit sie sich stabilisieren können. Die Luftfeuchtigkeit kann bei jedem Funksensor einzelnd noch kalibriert werden. 1.4 Funkuhr Nachdem Sie die Funksensoren eingerichtet haben, sendet der Funksensor alle 30 Sekunden Wetterdaten und beginnt dann mit dem Empfang der Funkuhr. -
Seite 6: Einstellungsmodus Displayeinheit
Funkuhrsignal Nachdem die Displayeinheit die Wetterdaten von jedem Funksensor empfangen hat, können Sie diese 4 Tasten für weitere Einstellungen nutzen. Abbildung 8 Symbol Beschreibung Graphik Wechseln Sie die Graphik zwischen Temperatur/Taupunkt/Wäremindex(rel. Luftfeuchtigkeit für alle Funksensoren Display-Helligkeitserhöhung Drücken Sie Taste, um die Helligkeit zu erhöhen Display-Helligkeitsveringerung Drücken Sie die Taste, um die Helligkeit zu verringern Menü... - Seite 7 Scroll Rechts Taste Drücken Sie die Taste, um nach unten/rechts zu scrollen Auswählen Taste Drücken Sie Taste, um die gewählte Option auszuwählen Scroll Links Taste Drücken Sie die Taste, um nach oben/links zu scrollen Modus Taste Drücken Sie die Taste, um den nächsten Modus auszuwählen Abbildung 9 Kanalbereich 1-5 Scrollen Sie zum ausgewählten Kanalbereich und drücken Sie die...
- Seite 8 Drücken Sie die Taste, um den gewählten Kanal und Parameter in diesen Displaybereich zu bestätigen. Beispiele: Sie möchten Kanal 1 (Taupunkt) in dem Kanalbereich 1 sehen, dann bestätigen Sie Kanal1 Taupunkt in diesen Kanalbereich. Wenn Sie Beides (Temperatur und Taupunkt) im Kanalbereich 1 sehen möchten, dann wählen Sie einfach Beides für Kanal 1 aus.
-
Seite 9: Kalibrierung
Abbildung 11 Die Displayeinheit empfängt das Funkuhrsignal von dem Funksensor. Die Uhrzeit und das Datum wird automatisch eingestellt. Zur korrekten Einstellung müssen Sie die Zeitzone und die Sommerzeit aktivieren oder deaktivieren. Sie können die Uhrzeit auch manuell einstellen. Um die Uhrzeit manuell einzugeben, scrollen Sie in das Feld, welches Sie ändern möchten und drücken die Taste oder die... - Seite 10 Symbol Beschreibung Scroll Rechts Drücken Sie Taste, um nach Unten/Rechts zu scrollen + (Auswählen) Drücken Sie Taste, um den Parameter auszuwählen und zu kalibrieren. Während der Kalibrierung: erhöht den Wert Verringerung (Wert) Verringert den Wert während der Kalibrierung Scroll Links Drücken Sie Taste, um nach Oben/Links zu scrollen Modus Drücken Sie Taste, um auszuwählen oder zum nächsten Modus...
-
Seite 11: Wichtige Informationen Zur Kalibrierung
Abbildung 13 2.3.1 Wichtige Informationen zur Kalibrierung Hinweis: Der zu kalibrierende Wert kann nur auf der Displayeinheit eingestellt werden. Der Funksensor zeigt immer den unkalibrierten Messwert an. Hinweis: Der Messbereich der relativen Luftfeuchtigkeit liegt zwischen 10% und 99%. Die relative Luftfeuchtigkeit kann nicht unter 10% beziehungsweise über 99% kalibriert werden. -
Seite 12: Kalibrierungsmethode Relative Luftfeuchtigkeit
Dieser Abschnitt beschreibt Praktiken, Verfahren und Quellen für die Sensorkalibrierung, um Herstellungs- und Degradationsfehler zu reduzieren. Vergleichen Sie nicht Ihre Lesungen aus Quellen wie dem Internet, Radio, Fernsehen oder Zeitungen. Sie sind an einem anderen Ort und aktualisieren sich in der Regel einmal pro Stunde. Der Zweck Ihrer Wetterstation ist es, die Bedingungen Ihrer Umgebung zu messen, die von Ort zu Ort stark variieren. -
Seite 13: Max/Min
Symbol Beschreibung Scroll Rechts Press this key to scroll down/right. Auswahl/Wert erhöhen Drücken Sie diese Taste, um den Parameter auszuwählen, der nach Max / Min-Datensätzen überprüft werden soll. Ein- / Ausschalten der Alarme und Erhöhen des Wertes während der Alarmeinrichtung. Wert verringern Verringern Sie den Wert während der Alarmeinstellung Scroll Links... - Seite 14 Relative Luftfeuchtigkeit Max/Min Interface Abbildung 16 Taupunkt Max/Min Interface Abbildung 17...
-
Seite 15: Alarm
Wärmeindex Max/Min Interface Abbildung 18 2.4.2 Alarm Sie können einen hohen und niedrigen Temperatur- und Feuchtigkeitsalarm auf den Kanälen 1-8 einstellen. Wenn der gemessene Wert größer als der obere Alarm ist, ertönt ein akustisches Warnsignal und das Alarmsymbol blinkt auf dem Alarmfeld und das rote Farbalarmsymbol erscheint auf dem Hauptbedienfeld Wenn der gemessene Wert kleiner als der obere Alarm ist, ertönt eine akustische Warnung und das Alarmsymbol... - Seite 16 Beziehen Sie sich dabei auf Abbildung 20, scrollen Sie zum Kanal- und Alarmgrenzwert, und drücken Sie die oder Taste, um die Alarmgrenze nach oben oder unten einzustellen. Scrollen Sie zum Alarmfeld und drücken Sie die Taste, um die Alarmglocke zu aktivieren, um den Alarm zu aktivieren. Symbol Beschreibung Rechts...
-
Seite 17: Werkszustand (Factory)
niedriger Alarm. Wert verringern Verringern des Wertes während der Alarmeinstellung Links Drücken Sie Taste, um nach oben/links zu scrollen Modus Drücken Sie die Taste, um ins Hauptmenü oder um zum nächsten Modus zu gelangen Zurück Zurück zum Alarm-Hauptmenü Abbildung 20 2.5 Werkszustand (Factory) Drücken Sie im Normalmodus die Taste MENU viermal, um in den Werksmodus zu gelangen. - Seite 18 Max- und Min-Werte dieses Sensors zu löschen. Abbildung 22 Erneute Funksensorregistrierung: Wenn die Sensorkommunikation mit einem bestimmten Sensor verloren geht, können Sie diese erneut erfassen. Scrollen Sie zum Sensor für die erneute Registrierung und drücken Sie die Taste, um die Registerkarte Neu registrieren anzuzeigen Scrollen Sie zu dem Sensor, den Sie registrieren möchten, und drücken Sie die Taste, um diesen Sensor erneut zu erfassen.
- Seite 19 Abbildung 23 Sprache: Scrollen Sie zum Sprachenfeld und drücken Sie die Taste, um die Sprache zu ändern Hintergrundbeleuchtung: Blättern Sie zum Feld Hintergrundbeleuchtung, und drücken Sie Taste, um die Hintergrundbeleuchtung anzupassen. Um die beleuchtete Anzeige zu bestimmten Zeiten während des Tages ein- und auszuschalten, navigieren Sie zum Steuerfeld für die Hintergrundbeleuchtung und wählen Sie die...
-
Seite 20: Weitere Eigenschaften
Abbildung 24 3. Weitere Eigenschaften 3.1 SD Card Export und Firmware Updates Mit Hilfe einer optionalen Micro SD-Karte können Sie Daten auf einen Computer exportieren, historische Grafiken speichern (bei Stromausfall) und die Firmware aktualisieren, wenn es eine neue Version zur Verfügung steht. Abbildung 25 3.1.1 SD Daten Export Die Displayeinheit enthält einen Micro SD / TF-Kartensteckplatz auf der rechten Seite (siehe... -
Seite 21: Back Up Graphik Daten
3.1.2 Back Up Graphik Daten Im Falle eines Stromausfalls gehen die Grafikdaten auf dem Hauptbildschirm verloren, es sei denn, eine optionale Micro-SD-Karte wird in den SD-Kartensteckplatz eingesetzt. Die grafische Sicherungsdatei auf der SD-Karte ist mit GRAPH.bin beschriftet. 3.2 PC Software Übersicht Software Eigenschaften: •... -
Seite 22: Installation Der "Easytemp" Software
der Installation des Programms "EasyTemp" auf dieser CD-ROM, kann Ihr PC alle Indoor- Daten sowie die von den externen Sensoren empfangenen Wetterdaten der Displayeinheit anzeigen. Verwenden Sie zum Betrieb einfach das mitgelieferte USB-Kabel und verbinden Sie die Displayeinheit mit dem PC. Systemvorraussetzungen Windows XP, Windows Vista. -
Seite 23: Funktionen
Der Hauptanzeigebildschirm zeigt "Verbunden" an, wenn die Kommunikation über den USB- Port korrekt erfolgt. Die von jedem externen Sensor gemessene Temperatur, Feuchtigkeit und Taupunkt werden auf der Hauptschnittstelle angezeigt. Wenn keine Basisstation angeschlossen ist, wird "USB Unconnected" angezeigt. 5.5 Funktionen Klicken Sie auf die Menütaste, um das Funktionsmenü... -
Seite 24: Alarmeinstellung
Über diesen Bildschirm können Sie den Diagrammtyp auf dem Bildschirm der Wetterstation einstellen (Temperatur, Feuchtigkeit, Taupunkt oder Hitzeindex), Diagrammzeiten, Zeitzonen- Sommerzeiteinstellungen, Zeit- Datumsformat, Temperaturmaßeinheiten, Archivintervall und (Temperatur, Feuchte, Taupunkt oder Hitzeindex). Für Details, siehe hier: Sämtliche Einstellungen von der Displayeinheit werden in die PC-Software gespiegelt, so dass Sie nach der Einstellung auf der Displayeinheit keine Einstellungsänderungen an der PC-Software vornehmen müssen. -
Seite 25: Kalibrierung
Dieser Abschnitt wird verwendet, um den Höchst- und Minimaltemperatur- und Feuchtigkeitsalarm für jeden der 8 unterstützten Kanäle einzustellen. Sobald Sie Ihre Wahl getroffen haben, wählen Sie Sichern, um die Einstellung wirksam zu machen. Wenn Sie keine Änderung vornehmen möchten, drücken Sie Abbrechen und Beenden. 5.5.3 Kalibrierung Wählen Sie Menü... -
Seite 26: Sd-Card Datei
Es kann einige Minuten dauern, bis die Displayeinheit die kalibrierte Temperatur aktualisiert, da die Temperatur einmal pro Minute aktualisiert wird. Hinweis: Es kann einen Rundungsfehler von °F bis °C geben, da die nativen Berechnungen in °C durchgeführt werden. Wenn Sie z. B. 0.6 °F in das Feld eingeben, wird möglicherweise 0,5 °F angezeigt, wenn Sie dieses Fenster zum nächsten Mal öffnen. -
Seite 27: Synchronisation Uhrzeit
5.5.5 Synchronisation Uhrzeit Wählen Sie Menü | Synchronzeit, um die Zeit mit der PC-Zeit zu synchronisieren. Bewährtes Vorgehen zur Vermeidung von Funkstörungen 1. Elektro-Magnetische Störfelder (EMI). Halten Sie die Wetterstation einige Meter von Monitoren und TVs entfernt. 2. Funkfrequenz Störfelder (RFI). Wenn Sie andere Gerätschaften besitzen die mit 868 MHz senden, schalten Sie diese Gerätschaften notfalls ab. -
Seite 28: Fehlerbehebung
3. Freies Sichtfeld Die Wetterstation kann bis zu 100 Meter weit senden, wenn es keine Hindernisse gibt, wie Wände, Gebäude, Bäume, etc. 4. Metallische Barrieren Funkfrequenzen können durch metallische Barrieren nicht hindurch dringen. Tabelle: Funkverlust Medium RF Signal (Funk) Verlust Glas (unbehandelt) 5-15% Plastik... -
Seite 29: Konformitätserklärung
Dieses Handbuch kann Irrtümer und Druckfehler enthalten. Die Informationen in diesem Handbuch werden jedoch regelmäßig überprüft und Korrekturen in der nächsten Ausgabe. Wir übernehmen keine Haftung für technische Fehler oder Druckfehler, und deren Folgen. Alle Warenzeichen und Schutzrechte werden anerkannt. www.froggit.de HS Group GmbH & Co. KG Escherstr.31 50733 Köln...
