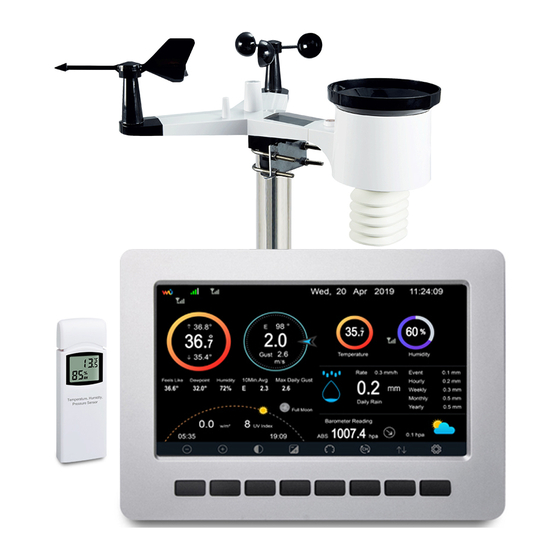

Froggit HP1000SE PRO Serie Benutzerhandbuch

Froggit HP1000SE PRO Serie Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für HP1000SE PRO Serie:

Werbung

HP1000SE PRO Series
Displayeinheit
Benutzerhandbuch (DE) / Manual (EN)
Support/updates/manuals/spare parts/compatible products:
www.froggit.de

Werbung

loading

Inhaltszusammenfassung für Froggit HP1000SE PRO Serie

  • Seite 1 HP1000SE PRO Series Displayeinheit Benutzerhandbuch (DE) / Manual (EN) Support/updates/manuals/spare parts/compatible products: www.froggit.de...
  • Seite 2 Displaykonsole memory card slot USB port Power jack Reset Abbildung 1: Displaykonsole Hinweis: Der USB-Anschluss in der Konsole der Wetterstation dient nur zum Aktualisieren der Firmware, nicht zur Datenkommunikation (USB-Kabel nicht im Lieferumfang enthalten). Es kann auch eine SD-Karte für ein Firmware-Update verwendet werden (SD-Karte nicht im Lieferumfang enthalten).
  • Seite 3 Min.), Böe (täglich) PM2.5 Konzentration (optionaler RF-Signal zusätzlicher Thermo- Sensor erforderlich) Hygrometer Funksensor (optionaler Sensor erforderlich) RF-Signal PM2.5 Sensor Mehrkanaliger Thermo-Hygrometer Funksensor Zyklusanzeige-Symbol (optionaler Sensor erforderlich) Sonnenauf- und Sonnenuntergang Kanalnummer Mehrkanal Thermo- Hygrometer Funksensor (optionaler Sensor erforderlich) Wi-Fi Signal Niederschlag (Täglich / Event / Stündlich / Wöchentlich / Monatlich / Jährlich Geringe Batteriekapazität...
  • Seite 4 Helligkeitssteuerung Drücken Sie diese Taste, um die Helligkeit zu verringern. Drücken Sie diese Taste, um die Helligkeit zu verringern. Helligkeitssteuerung Drücken Sie diese Taste, um die Helligkeit zu erhöhen. Drücken Sie diese Taste, um die Helligkeit zu erhöhen. Hintergrundbeleuchtung Ein/Aus Hintergrundbeleuchtung Ein/Aus Drücken Sie diese Taste, um die Hintergrundbeleuchtung ein Drücken Sie diese Taste, um die Hintergrundbeleuchtung ein- und...
  • Seite 5 4,5 bis 10 > 43,3 1.1.1.1 Luftfeuchtigkeitssymbole Luftfeuchtigkeitssymbole Luftfeuchtigkeits- Farbring Luftfeuchtigkeits- Farbring bereich (%) bereich (%) 0%, kein Signal 50 bis 60 (Striche) 1 bis 10 60 bis 70 10 bis 20 70 bis 80 20 bis 30 80 bis 90 30 bis 40 90 bis 99 40 bis 50...
  • Seite 6 0.2 bis 0.4 1 bis 1.2 0.4 bis 0.6 1.2 bis 1.4 Mehrkanalige Auswahl und Scroll-Modus Der Mehrkanalsensor ist ein optionaler Sensor, der nicht im Lieferumfang enthalten ist. Wenn Sie über mehrere drahtlose Sensoren verfügen, drücken Sie im Normalmodus die Taste , um die Anzeige in der Reihenfolge Innen, ch1, ch2..ch8 (Kanal1, Kanal2….Kanal8), Scrollanzeige umzuschalten.
  • Seite 7 Pfeiltaste nach unten Drücken Sie diese Taste, um das aktivierte Optionsfeld zu ändern. History Taste: Drücken Sie diese Taste, um die Anzeige der Verlaufsdaten auszuwählen. Return-Taste Drücken Sie diese Taste, um in den normalen Anzeigemodus zurückzukehren. History Record Modus Drücken Sie in der Normalanzeige zweimal die Taste , um in den History Record Modus zu gelangen.
  • Seite 8 Abbildung 20: Zurücksetzen History record Eine bestimmte Seite des Verlaufs anzeigen Drücken Sie im Historienaufzeichnungsmodus die Taste , um in den Seitenauswahlmodus zu gelangen: Abbildung 21: Eine bestimmte Seite des Verlaufs anzeigen Drücken Sie oder , um eine Ziffer in einer Zahl auszuwählen, drücken Sie oder die Taste um die Zahl zu ändern.
  • Seite 9 - Windrichtung - UVI - Sonneneinstrahlung - Niederschläge stündlich und täglich - Barometer (REL & ABS) Einstellungen Drücken Sie während der normalen Anzeige die Taste , um in den Einstellmodus zu gelangen. Sie können den untenstehenden Submodus durch Drücken der Taste auswählen.
  • Seite 10 Abbildung 24: Uhrzeit- und Datumseinstellungen Uhrzeiteinstellung (Stunde/Minute/Sekunde) Drücken Sie die Taste , um das Feld für die Zeiteinstellung auszuwählen, und die Stundenzahl wird rot, drücken Sie die Taste oder , um die Stundeneinstellung zu ändern. Drücken Sie diese Taste , um die Minute einzustellen, die Minutenanzeige wird rot, drücken Sie die oder die Taste, um die Minuteneinstellung zu ändern.
  • Seite 11 Windgeschwindigkeiteinheiten Drücken Sie diese Taste , um die Maßeinheiten für die Windgeschwindigkeit zwischen mph, bft (Beaufortskala), ft/s, m/s, km/h und Knoten zu ändern. Niederschlagseinheiten Drücken Sie diese Taste , um die Maßeinheiten für die Regenmenge zwischen in und mm zu ändern. Sonneneinstrahlungseinheiten Drücken Sie diese Taste , um die Maßeinheiten für die Sonneneinstrahlung zwischen W/m^2, lux und fc...
  • Seite 12 Abbildung 27: Hintergrundbeleuchtungsmodus Automatische Steuerung der Hintergrundbeleuchtung: Wählen Sie diese Option, die Hintergrundbeleuchtung wird automatisch entsprechend der eingestellten Zeit ein- und ausgeschaltet. Einschalten der Hintergrundbeleuchtung: Einstellen der Einschaltzeit der Hintergrundbeleuchtung Ausschalten der Hintergrundbeleuchtung: Stellen Sie die Zeit für das Ausschalten der Hintergrundbeleuchtung ein.
  • Seite 13 Abbildung 28: Längen- und Breitengrad Einstellungen Die Sonnenauf- und -untergangszeiten werden automatisch basierend auf dem Längen- und Breitengrad berechnet. Ihre Standort-GEO-Info finden Sie auf der mobilen Kompass-Seite. Zwei Nachkommastellen sollten ausreichen, damit diese Funktion korrekt funktioniert. Anzeige Luftdruck Drücken Sie diese Taste , um die Barometeranzeige zwischen REL (Relativdruck) und ABS (Absolutdruck) zu ändern.
  • Seite 14 einzureichen. Benutzerdefinierte Unterstützt das Hochladen auf Ihre Website individuelle Website, wenn die Website das gleiche Protokoll mit Wunderground oder Ecowitt hat. Wunderground Anbindung Station ID und Key/Passwort Besuchen Sie Wunderground.com und wählen Sie den Join-Link (1) oben auf der Seite aus und wählen Sie die Option Free (2) sign up aus.
  • Seite 15 Abbildung 29: WU Server Einstellungen Scrollwert Scrollwert Scrollfeld Scrollfeld nach Zurrück nach oben nach unten nach oben unten Station ID: Drücken Sie diese Taste , um die Stations-ID zu markieren. Geben Sie Ihre Stations ID ein. Drücken Sie diese Taste , um die Tastatur anzuzeigen.
  • Seite 16 WunderStation: iPad-Anwendung zur Anzeige der Daten und Grafiken Ihrer Station Anwendung zur Anzeige der Daten und Grafiken Ihrer Station Anwendung zur Anzeige der Daten und Grafiken Ihrer Station  https://itunes.apple.com/us/app/wunderstation https://itunes.apple.com/us/app/wunderstation-weather-from-your-neigh borhood/id906099986 WU Storm: iPad- und iPhone und iPhone-Anwendung zur Anzeige von Radarbildern, animiertem Wind, Anwendung zur Anzeige von Radarbildern, animiertem Wind, ...
  • Seite 17 Reagieren Sie auf die Bestätigungs Reagieren Sie auf die Bestätigungs-E-Mail von Weathercloud (es kann einige Minuten dauern). kann einige Minuten dauern). Sie werden dann aufgefordert, ein Gerät hinzuzufügen/ Wählen Sie "Gerät erstellen" und geben Sie die Sie werden dann aufgefordert, ein Gerät hinzuzufügen/ Wählen Sie "Gerät erstellen" und geben Sie die Sie werden dann aufgefordert, ein Gerät hinzuzufügen/ Wählen Sie "Gerät erstellen"...
  • Seite 18 Die eigentliche Form ist länger, aber alle Fragen sollten selbsterklärend sein. Füllen Sie das Formular aus Die eigentliche Form ist länger, aber alle Fragen sollten selbsterklärend sein. Füllen Sie das Formular aus Die eigentliche Form ist länger, aber alle Fragen sollten selbsterklärend sein. Füllen Sie das Formular aus und senden Sie es ab.
  • Seite 19 Scrollwert Scrollwert Scrollfeld Scrollfeld nach Zurrück nach oben nach unten nach oben unten Ecowitt.net Anbindung Scrollwert Scrollwert Scrollfeld Scrollfeld nach Zurrück nach oben nach unten nach oben unten Um sich bei Ecowitt zu registrieren, folgen Sie diesen Schritten: Besuchen Sie ecowitt.net und geben Sie E-Mail und Passwort ein, um sich anzumelden. Drücken Sie die linke obere Menütaste und wählen Sie „Devices“.
  • Seite 20 Hinweis: Bitte geben Sie die richtige Zeitzone ein, um die richtige Zeit zu erhalten. Da die Zeit automatisch auf die Internetzeit aktualisiert wird, während der WIFI-Verbindung. Wählen Sie nach der Registrierung das Dashboard, um Ihre Daten anzuzeigen, wie unten gezeigt: Benutzerdefinierte Server Anbindung (Customized server setup) Für sehr erfahrene Benutzer gibt es die Möglichkeit, Daten an den eigenen Server zu senden.
  • Seite 21 Wi-Fi (Wlan) Drücken Sie die Taste oder , um das Wi-Fi-Netzwerk auszuwählen. Drücken Sie die Taste Bestätigung und Eingabe des Passworts. Drücken Sie die Taste , um in den normalen Anzeigemodus zurückzukehren. Es ist möglich, dass Ihr Netzwerk nicht aufgeführt ist, wenn ein Wi-Fi-Scan durchgeführt wird.
  • Seite 22 Hintergrund Drücken Sie im Menüeinstellmodus die Taste , um das Feld Hintergrund-Setup auszuwählen, drücken oder die Taste , um zwischen einer Anzeige mit dunklem Hintergrund und einer Anzeige mit hellem Hintergrund zu wählen. Alarmeinstellungen Auswahltaste Drücken Sie diese Taste, um die Einheit auszuwählen oder scrollen Sie den Wert.
  • Seite 23 Set-Taste Drücken Sie diese Taste, um den Sub-Modus Einstellung auszuwählen. Return-Taste Drücken Sie diese Taste, um zum vorherigen Modus zurückzukehren. Die erste Reihe ist ein hoher Alarmwert und die zweite Reihe ein niedriger Alarmwert. Wenn eine Wetteralarmbedingung ausgelöst wurde, ertönt dieser bestimmte Alarm 120 Sekunden lang und das entsprechende Symbol blinkt, bis die Wetterbedingungen nicht mehr dem vom Benutzer eingestellten Wert entsprechen.
  • Seite 24: 126.7 Umwandlung Der Lux

    angleichen Aktueller Lokaler Flughafen 3) Barometer Wert Wind- angleichen Aktueller GPS, Kompass 4) richtung Wert Sonnen- trimmen 1.00 Kalibrierter Solarstrahlungssensor einstrahlung in Laborqualität 1 w/m trimmen 126.7 Umwandlung der Sonneneinstrahlung von Lux in w/m2 zur Wellenlängenkorrektur 5) Wind trimmen 1.00 Kalibrierter Labor-Windmesser 6) Regen trimmen...
  • Seite 25 Der Standard-Meeresspiegel-Druck beträgt 29,92 in Hg (1013 mb). Dies ist der durchschnittliche Meeresspiegeldruck auf der ganzen Welt. Relativdruckmessungen größer als 29,92 inHg (1013 mb) gelten als Hochdruck und Relativdruckmessungen kleiner als 29,92 inHg als Niederdruck. Um den relativen Druck für Ihren Standort zu bestimmen, suchen Sie eine offizielle Meldestelle in Ihrer Nähe (das Internet ist die beste Quelle für Echtzeit-Barometerbedingungen, wie Weather.com oder Wunderground.com) und stellen Sie Ihre Wetterstation so ein, dass sie mit der offiziellen Meldestelle übereinstimmt.
  • Seite 26: Wind Speed

    Neuregistrierung Innensensor Drücken Sie die Taste oder , um den Innensensor neu zu registrieren. Drücken Sie die Taste oder , um das Nachrichtenfeld "Neuen Innensensor registrieren" aufzurufen. Drücken Sie oder um Ja oder Nein zu wählen. Drücken Sie die Taste oder , um die Auswahl zu bestätigen.
  • Seite 27 3 - 7 mph, or 4.8 - 11.3 km/h Light breeze 7 - 12 mph, or 11.3 -1 9.3 km/h Gentile breeze 12 - 18 mph, or 19.3 - 29.0 km/h Moderate breeze 18 - 24 mph, or 29.0 - 38.6 km/h Fresh breeze 24 - 31 mph, or 38.6 - 49.9 km/h String breeze...
  • Seite 28 Mondphase Wenn die Mondphase 100% beträgt, erscheint das Symbol Wenn die Mondphase 100% beträgt, erscheint das Symbol an seiner Stelle. Bei 0% erscheint an an seiner Stelle. Bei 0% erscheint an seiner Stelle das Wort "Neumond". seiner Stelle das Wort "Neumond". Mondphase Symbol Mondphase...
  • Seite 29 Dieses Handbuch kann Irrtümer und Druckfehler enthalten. Die Informationen in diesem Handbuch werden jedoch regelmäßig überprüft und Korrekturen in der nächsten Ausgabe. Wir übernehmen keine Haftung für technische Fehler oder Druckfehler, und deren Folgen. Alle Warenzeichen und Schutzrechte werden anerkannt. www.froggit.de...
  • Seite 30 Hiermit erklären wir, HS-Group GmbH & Co.KG, Escherstr. 31, 50733 D-Köln, dass sich dieses Produkt in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 2014/53/EU befindet. Die Konformitätserklärung zu diesem Produkt finden Sie unter: www.froggit.de oder erhalten Sie auf Anfrage.
