3.2 In-line Installation –
Variante 2: Stromkabel verlegen
Sollte in direkter Umgebung des zukünftigen Einsatzortes des Corona-Systems
eine 24 V DC (SELV) Schutzkleinspannungsquelle vorliegen, kann diese für die
Stromversorgung der Corona extreme oder Corona process genutzt werden.
< 80 Meter
Stromversorgung
Ethernetanschluss

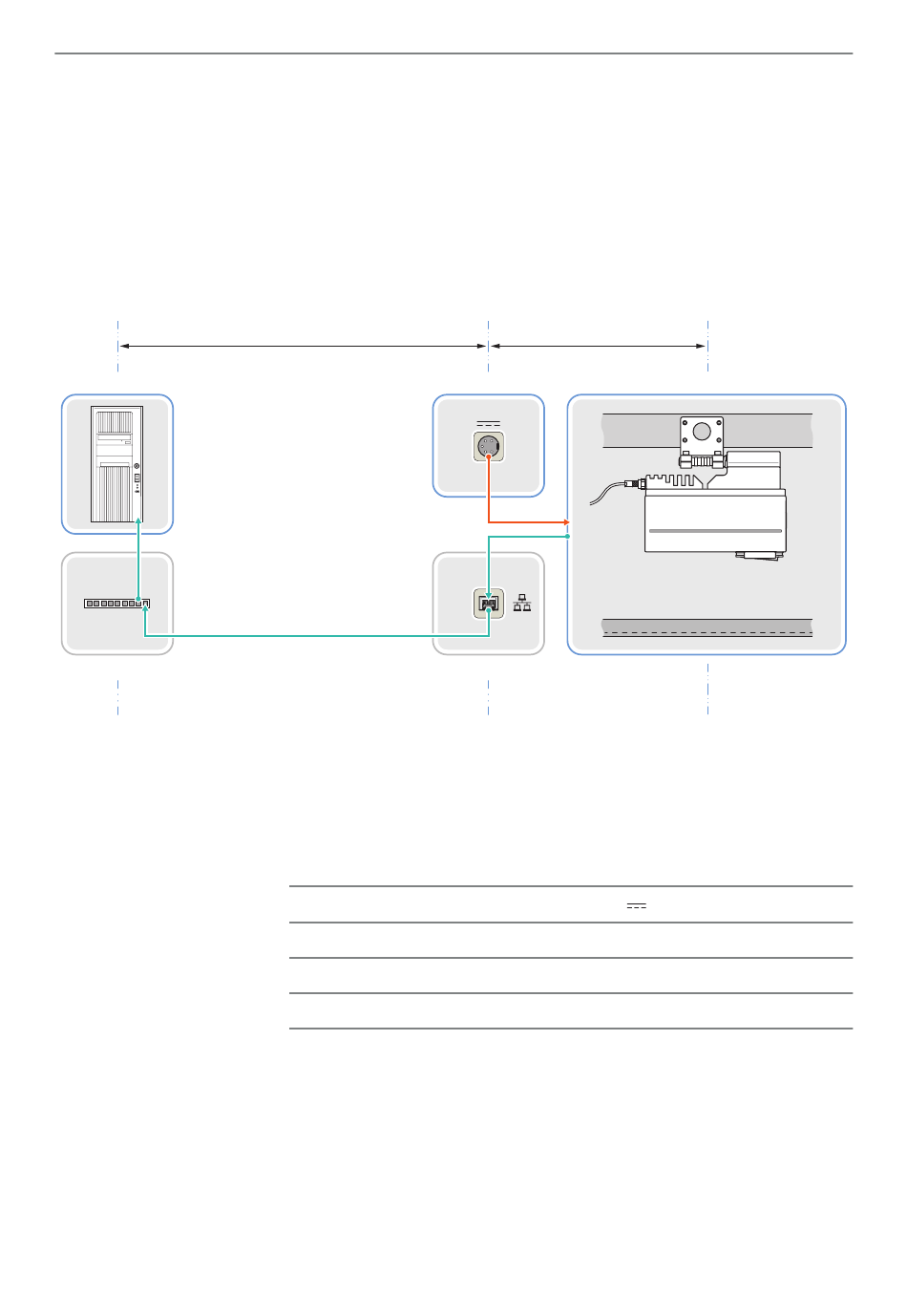

Abb. 14 Installationsschema – Stromversorgung (rot dargestellt)
über Schutzkleinspannungsquelle (SELV)
Prüfen Sie die vorliegenden Anschlussbedingungen.
Folgende Werte sind einzuhalten:
Versorgungsspannung
Leistungsaufnahme
Einschaltstrom
Spezifikationen Kabel

Tab. 3 Anschlussbedingungen

Elektrische Schnittstellen vorbereiten
3 – 10 Meter
12 – 24 V DC
12–24 V SELV
Ethernet
12 – 24 V
35 W
< 4 A
max. 15 m, 1,5 mm
Messstelle
Corona process
SELV (Schutzkleinspannung)
, 24 V
