Mechanische Schnittstellen vorbereiten
14
2.2.2 Variante 2 – Powerflansch (000000-2161-449) und
Standardflansch ST (000000-2360-837)
Der Powerflansch ist für die Montage der Corona extreme in Fördersysteme geeig-
net, in denen ein Über- oder auch Unterdruck sowie Druckänderungen während des
Prozesses vorliegen. Er ist für Über- und Unterdruck bis 5 bar ausgelegt.
Der Standardflansch ST ist für die Montage der Corona extreme an Fördersyste-
men geeignet, bei denen kein Über- oder Unterdruck vorliegt. Er kann optimal für
rieselnde und pudrige Materialien in Schneckenförderern, Rutschen, Trogketten-
förderern oder Rohrkettenförderern eingesetzt werden.
1

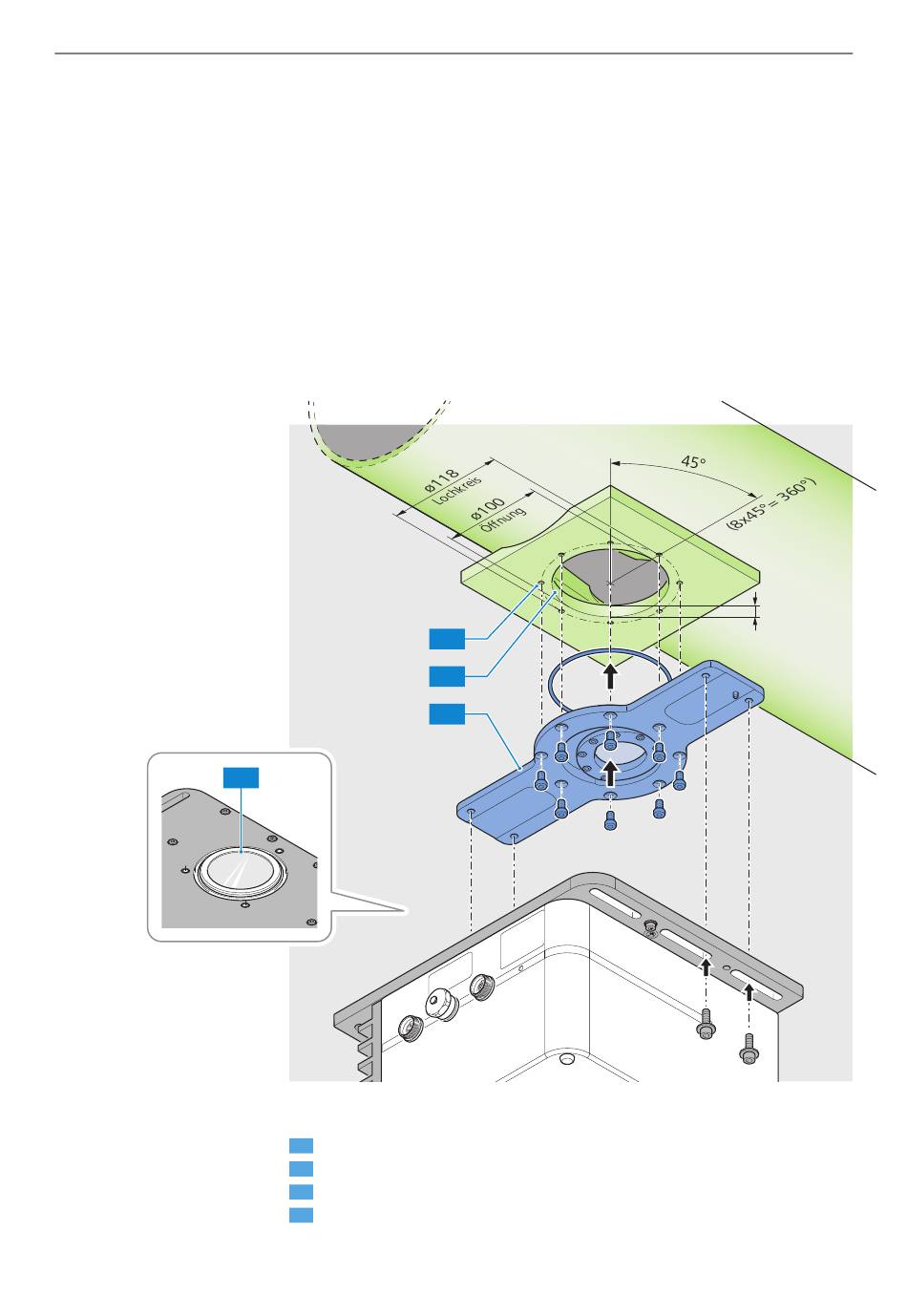

Abb. 8 Corona extreme – Montage mit Powerflansch oder Standardflansch ST
Mechanische Schnittstelle am Messfenster der Corona extreme
1
2 Powerflansch (000000­2161­449) oder Standardflansch ST (000000­2360­837)
Kreisrunde Öffnung mit ø 100 mm in einer Kundenschnittstelle
3
8x Gewindebohrungen (M6) in einer Kundenschnittstelle, Lochkreis mit ø 118 mm
4
Corona process & Corona extreme
4
3
2
Anleitung zur Vorbereitung der Installation | DE_40_070_0008I
t = 8 mm
opt.
