Seite 2: Das Schnellphotometer

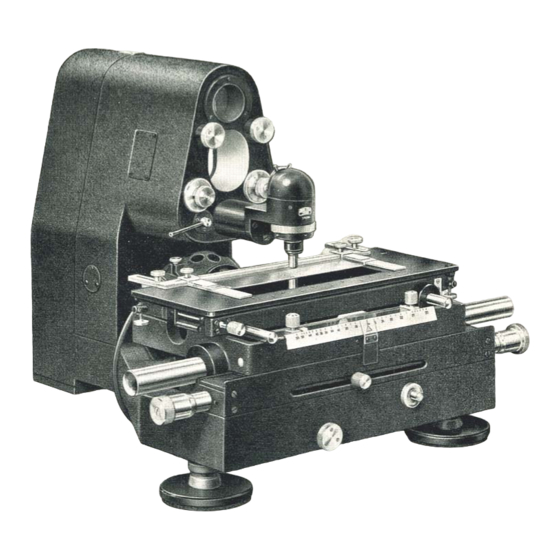

Das SCHNELLPHOTOMETER II wurde mit dem Ziel entwickelt, die quantitative Auswertung von Spektro- grammen rascher und bequemer zu gestalten. Es wird zu allen photo- metrischen Messungen an Emissionsspektren benutzt; auch die Aus- wertung von Absorptionsspektren und anderen technischen Aufnahmen kann damit vorgenommen werden. -
Seite 3: Besondere Vorzüge
Besondere Vorzüge Der Plattentisch mit Einstellung auf zwei magnetische Anschläge und mit Feinbewegung (Mikrometerschraube) ermöglicht besonders das schnelle Durchmessen von zwei Spektrallinien einer Aufnahmeserie. Außerdem können mit einer zweiten Mikrometerschraube Abstandsmessungen bis auf 0,01 mm genau durchgeführt werden. Tischausbruch: 220 mm x 105 mm, mit Auflagen für kleinere Platten. - Seite 4 1 Ablesung der Meßwerte 2 Einstellung der Spaltbreite 3 Projektionsschirm vor dem Meßspalt 4 Graukeileinsteilung mit Teilung 5 Einstellung der Spalthöhe 6 Querbewegung des Tisches 7 Scharfeinstellung des Beleuchtungsvorspaltes 8 Meßschraube für Linienabstände 9 Schwingungsdämpfung 10 Ferneinstellung des Graukeils 11 Belichtung des Photoelementes 12 Klemmung für Längs- bewegung des Tisches...
- Seite 5 13 Nullpunktkorrektion der Ableseskalen 14 Feintrieb für Schwärzungsmessungen 15 Wellenlängenteilung 16 Tischanschläge für Schnellmessungen 17 Plattentisch 18 Beleuchtungsobjektiv 19 Abbildungsobjektiv 20 Scharfeinstellung der Spektrallinien 21 Wechsel der Vergröße- rungen 22 Einschaltung der Grau- gläser 23 Wechsel für die Ablese- skalen...
- Seite 6 320365/a Schema des Lichtwegs Das optische System dient dazu, mit dem Licht einer starken Photometer- lampe die zu photometrierende Plattenstelle zu beleuchten und dem Photo- element die zu messende Helligkeit zuzuführen. Das zum Photometrieren verwendete Licht geht (im Bild rechts) einerseits durch eine Kondensorlinse und den Vorspalt über ein Ablenkprisma in das Beleuchtungsobjektiv und durchleuchtet ein kreisförmiges Feld der Platte von etwa 3 mm Durchmesser.
- Seite 7 Lichtquelle Es wird eine Glühlampe 12 V 50 W benutzt, die am zweckmäßigsten wegen der erforderlichen Spannungskonstanz von einem 12-V-Akkumulator mit einer Kapazität von mindestens 50 A gespeist wird. In vielen Fällen genügt es, einen magnetischen Spannungsgleichhalter 220 V/12 V von 50 VA vorzuschalten, der die Netzspannungsschwankungen auf ±...
- Seite 8 Für Schwärzungsmessungen an einzelnen Linien und Liniengruppen wird ein sogenanntes Rastenlineal mitgeliefert, ein Vierkantstab mit einer Muster- teilung, entsprechend den Analysenlinien einer Aluminiumlegierung. Nach- dem die Analysenbedingungen in Versuchsreihen festgelegt sind, kann man auf dem Lineal bis zu sieben weitere Teilungen (Sägeschnitte) an- bringen.
