Corona process & Corona extreme
2
1
DE_40_070_0008I | Anleitung zur Vorbereitung der Installation
Variante 3: Befestigung des GEA­Flansches (000000­2162­728) an einer Kundenschnitt­
stelle und anschließend Befestigung der Corona extreme direkt am Flansch
und mittels Rohrschellen am Einsatzort.
Schnittstelle 2 – 3x Gewindeeinsatz (M5) um das Messfenster herum
2
Nachfolgend werden die verschiedenen Flansche und die dazugehörige Schnitt-
stelle auf Kundenseite beschrieben.
2.2.1 Variante 1 – Standardflansch (000000-2156-591)
Der Standardflansch ist vorgesehen für die Nutzung der Corona extreme an
ebenen Bereichen, wie z. B. an der planen Unterseite eines Förderschachtes.

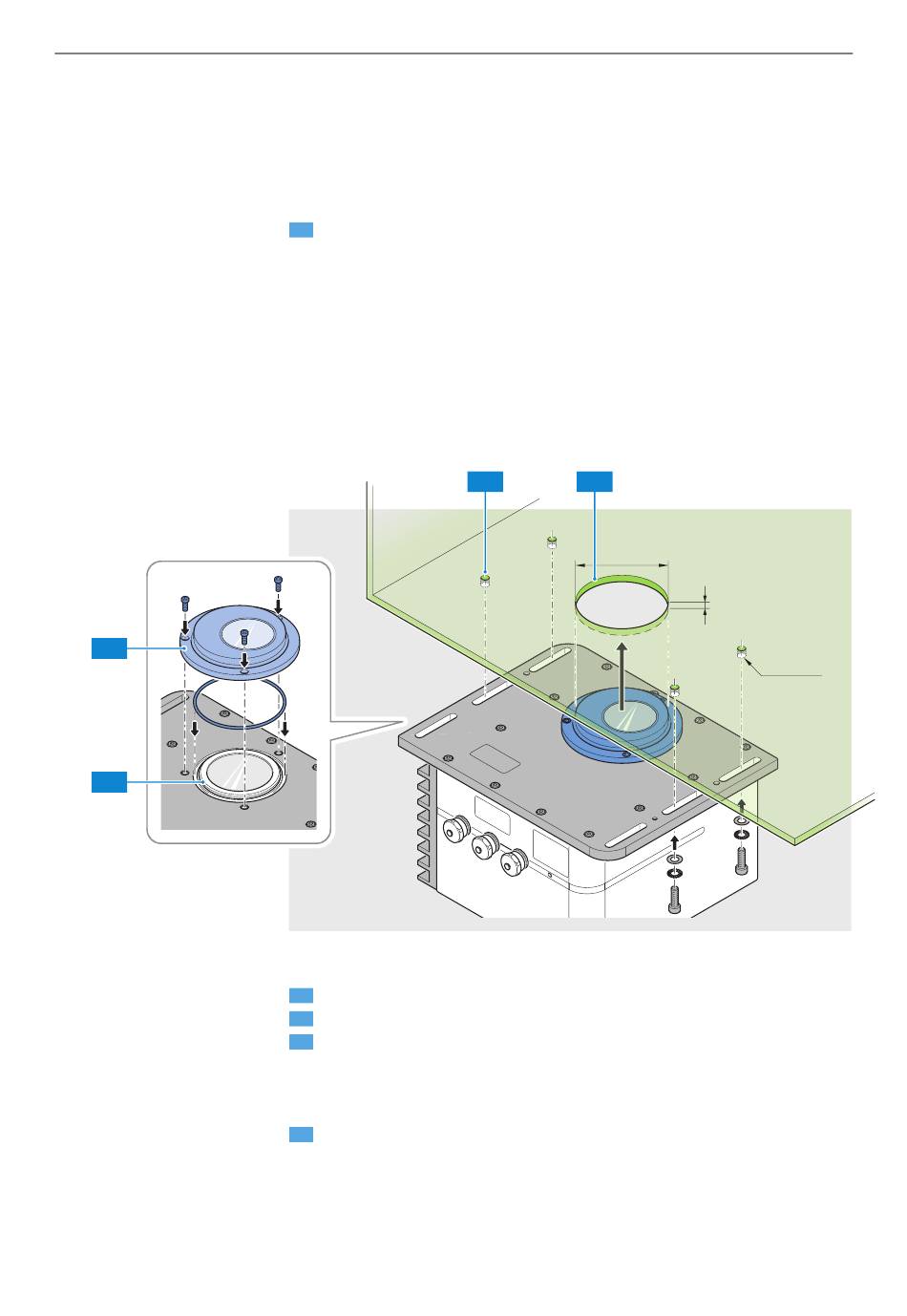

Abb. 7 Corona extreme – Montage mit Standardflansch
Mechanische Schnittstelle am Messfenster der Corona extreme
1
Standardflansch (000000­2156­591)
2
3 mind. 4x Gewindebohrungen (M6 / M8) in einer Kundenschnittstelle
HINWEIS:
Die Bohrungen sind entsprechend den Langlöcher der Grundplatte der Corona extreme zu
platzieren, siehe „Abb. 6 Mechanische Schnittstellen der Corona extreme" auf Seite 12.
Kreisrunde Öffnung mit ø 100 mm in einer Kundenschnittstelle
4
Mechanische Schnittstellen vorbereiten
3 4
ø100
t = 8 mm
opt.
(M6 / M8)
13
