Corona process & Corona extreme
Steuereinheit
Switch / HUB
DE_40_070_0008I | Anleitung zur Vorbereitung der Installation
3 Elektrische Schnittstellen
vorbereiten
3.1 In-line Installation –
Variante 1: Anschluss über Industrienetzteil
Für die Stromversorgung der Spektrometersysteme Corona extreme und
Corona process bei In-line Installation wird die Verwendung des angebotenen
Netzteiles empfohlen. Der Schutzgrad dieses Netzteiles liegt bei IP 67.
Wird das Corona-System mit Industrienetzteil bestellt, so ist das Stromversor-
gungskabel zwischen dem Corona-System und dem Netzteil bereits vormontiert.
Vor Ort ist das Industrienetzteil in Nähe zum Corona-System an geeigneter Stelle
(Wand, Säule, Trägerkonstruktion, ...) zu befestigen und über ein Stromversor-
gungskabel mit der haus internen Stromversorgung zu ver binden.
< 80 Meter
Stromversorgung
Ethernetanschluss

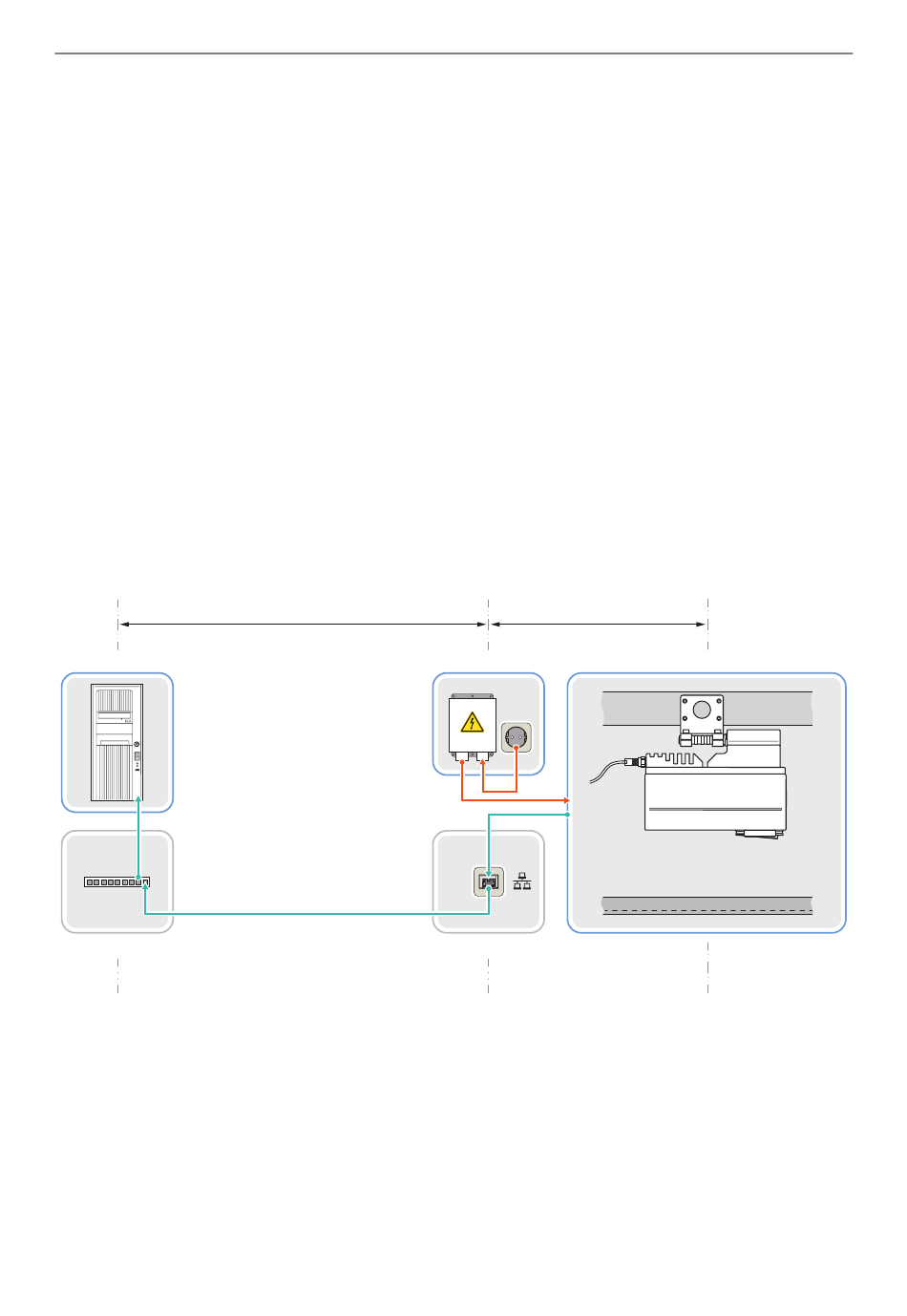

Abb. 11 Installationsschema – Stromversorgung (rot dargestellt) über Industrienetzteil

Elektrische Schnittstellen vorbereiten

3 – 10 Meter
Industrienetzteil
230 V
12–24 V SELV
Ethernet
Messstelle
Corona process
