Corona process & Corona extreme
DE_40_070_0008I | Anleitung zur Vorbereitung der Installation
2.2.3 Variante 3 – GEA-Flansch (000000-2162-728)
Der GEA-Flansch kommt bei runden Rohrleitungen zum Einsatz. Er ist für den
Anschluss der Corona extreme an ein GEA VARINLINE Type N Gehäuse geeignet.
1
3
2
Abb. 9

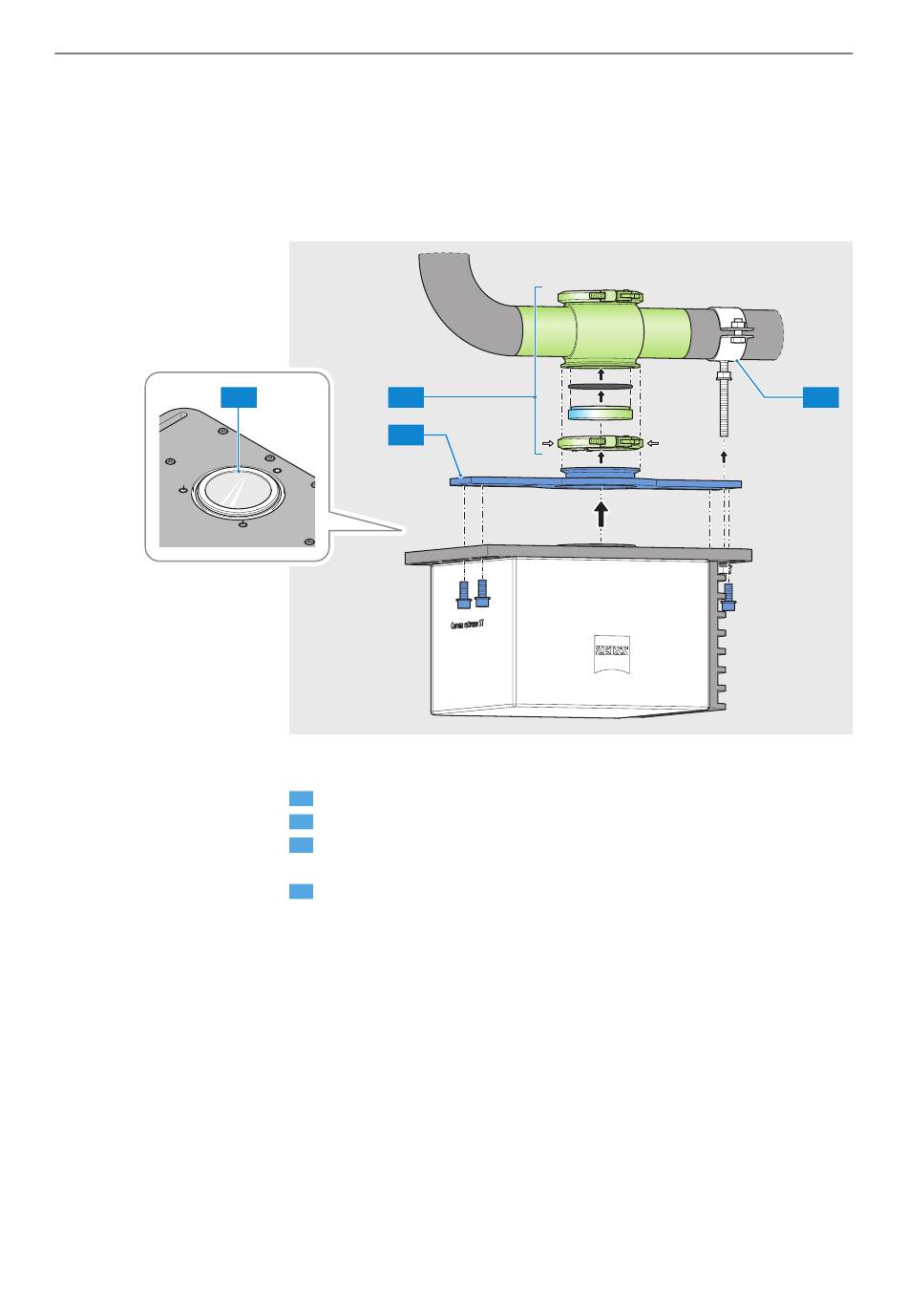

Corona extreme – Montage mit GEA­Flansch
Mechanische Schnittstelle am Messfenster der Corona extreme
1
GEA­Flansch (000000­2162­728)
2
GEA VARINLINE® Gehäuse mit Prozessanschluss Typ N
3
(inkl. Schauglas, Ohring und Klemmring)
Rohrschelle (000000­0580­763 oder 000000­0580­762)
4
Wenn Sie sich für die integration Ihrer Corona extreme über einen GEA-Flansch
entschieden haben, wählen Sie einen für Ihr Rohrsystem passendes VARINLINE
Gehäuse aus den nachfolgenden Tabellen (siehe nächste Seite) aus.
Die VARINLINE
Gehäuse können direkt bei GEA bezogen werden.
®
Mechanische Schnittstellen vorbereiten
4
®
15
