GERÄTEINSTALLATION
2

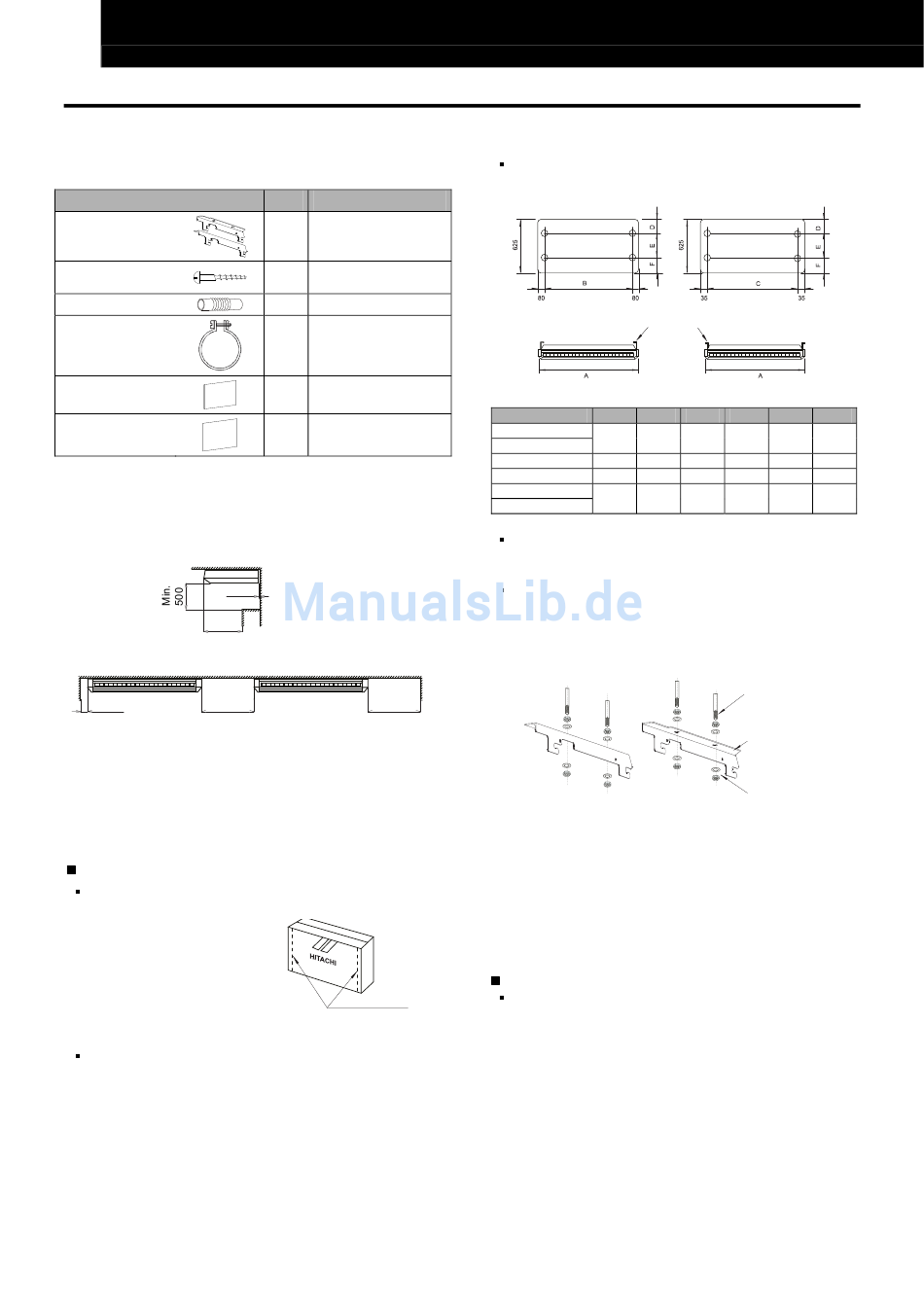

2.1. GERÄTEINSTALLATION
2.1.1. WERKSEITIG MITGELIEFERTES ZUBEHÖR
Zubehör
Montagetraverse
Bundschraube
(M4 x10mm)
Abflussschlauch
Drahtklemme
Isoliermaterial
(5T× 200×200mm)
Dichtungsplatte
(0,8T×118×42mm)
2.1.2. ANFÄNGLICHE ÜBERPRÜFUNG
Achten Sie bei der Installation des Innengeräts darauf,
-
dass genügend Freiraum für Wartungsarbeiten und
Betrieb vorhanden ist, wie unten dargestellt.
Min.400
Min. 40
Min. 300
Überprüfen Sie, ob die Neigung der Abflussleitung den
-
im Kapitel „Abfluss" angegebenen technischen Daten
entspricht.

2.1.3. EINBAU

Befestigen der Montagetraverse
Verwenden Sie beim
Installieren des Innengeräts
die Installationsschablone,
die auf die Innenseite
des Kartons gedruckt ist.
Schneiden Sie sie nach dem
Auspacken des Geräts
entlang der gepunkteten
Linie aus.
Die Installationsschablone enthält folgende
Informationen:
Abstand der Schraubhaken in Fall (a) und Fall (b),
-
wie unten beschrieben
Positionen für die Löcher der Kältemittelleitungen
-
Positionen für die Löcher der Abflussleitungen
-
Mge Zweck
Zum Aufhängen des
2
Geräts
2
1
2 Zur Rohrabdichtung
1 Zur Rohrabdichtung
Zum Abdichten
1
der Aussparung
(mm)
Min. 8
Min. 300
Punktlinie
Die Montagetraverse kann auf zwei verschiedene Arten
positioniert werden:
Fall (a)
In beiden Fällen
identisch
Modell A B
RPC-2.0
1094 920
RPC-2.5
RPC-3.0 1314 1140
RPC-4.0 1314 1140
RPC-5.0
1574 1400
RPC-6.0
Wählen Sie das Ihren Anforderungen entsprechende
Montagetraversesystem aus. Für die halbverborgene
Installation wird Fall (a) empfohlen.
Befestigen Sie die Montagetraversen an den
Schraubhaken bzw. Ankerschrauben, und sichern Sie
sie mit Muttern (*im Lieferumfang enthalten), wie unten
beschrieben.
Rückseite des
Innengeräts
HINWEIS:
Ziehen Sie die Muttern der Schraubhaken bzw.
Ankerschrauben an den Montagetraversen fest,
nachdem Sie die Ausrichtung der Abflusswanne
abgeschlossen haben. Verwenden Sie LOCK-TIGHT
für die Schrauben und Muttern, damit sie sich nicht
lösen.
Montieren des Innengeräts
Nehmen Sie die seitlichen Abdeckungen des Geräts ab.
Fall (b)
(mm)
C D E F
1010 150 220 255
1230 150 220 255
1230 110 280 235
1490 110 280 235
Schraubhaken
(M10) (nicht
mitgeliefert)
Montage-
traverse
Vorderseite des
Innengeräts
Muttern und Unterlegscheiben
(nicht mitgeliefert)
