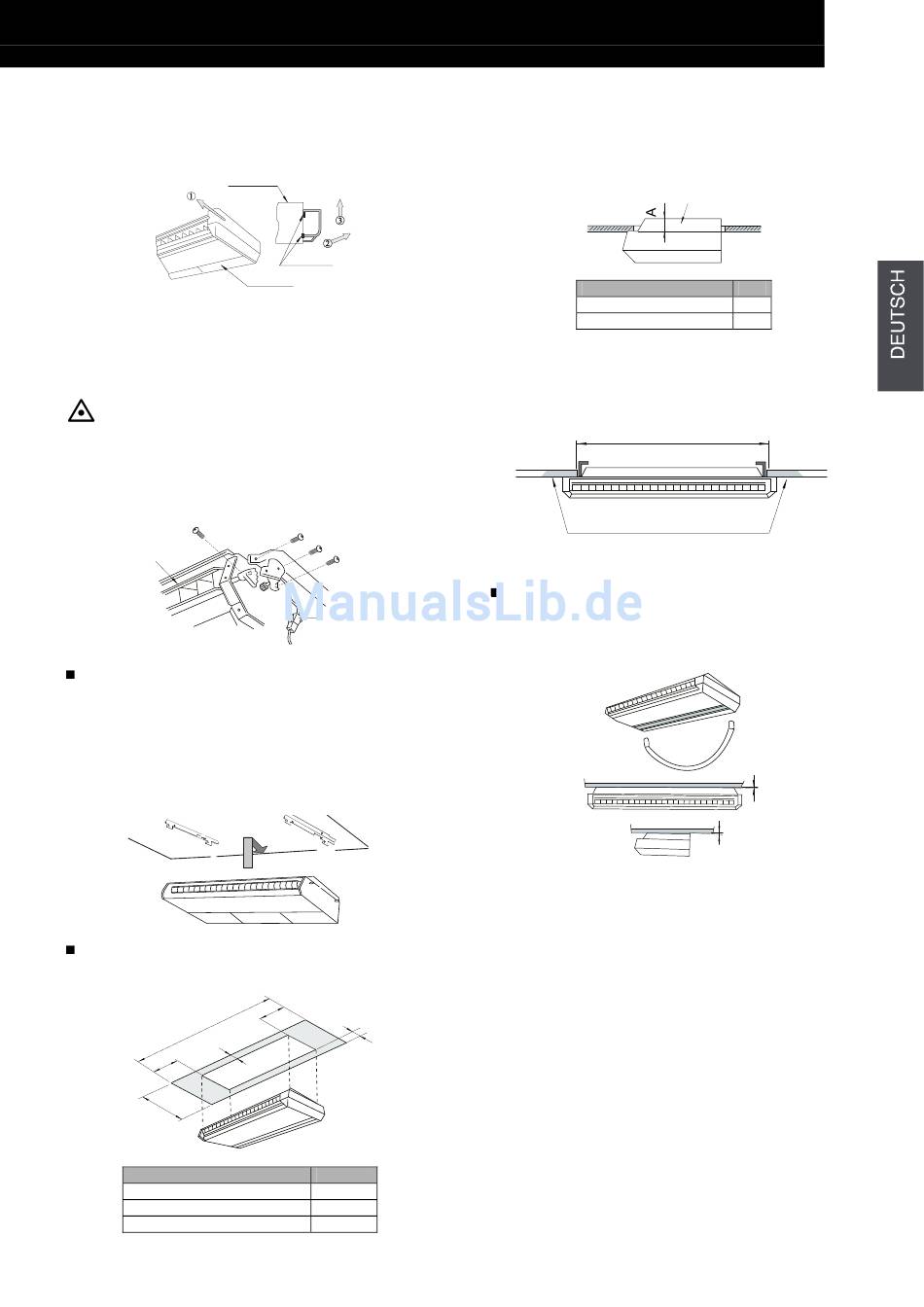

Hitachi RPC UNIT Installationsanleitung Seite 9

Um Schäden an den Kunsstoffabdeckungen zu
-
vermeiden, nehmen Sie die Seitenabdeckungen ab,
bevor Sie das Innengerät transportieren oder anheben,
wie unten beschrieben.
Geräteoberseite
Schieben Sie die Abdeckungen um ca. 15 mm nach
-
vorne.
Ziehen Sie die Unterseite der Abdeckungen vorsichtig
-
um ca. 10 mm von dem Innengerät ab.
Nehmen Sie die Kunststoffabdeckungen nach oben hin
-
ab.
VORSICHTSMASSNAHMEN:
Der Mechanismus der automatischen
Schwingluftklappe wird verwendet. Drehen Sie die
Schwingluftklappe nicht von Hand oder mit anderen
Gegenständen. Der Mechanismus der automatischen
Schwingluftklappe könnte dadurch beschädigt
werden.
M4-Schraube
Luftklappe nicht
halten
Für Hängeinstallationen.
Hängen Sie die Innengeräte an den
-
Montagetraversen ein, indem Sie die
Montageschrauben des Geräts in die Kerben der
Traversen einsetzen, wie unten dargestellt. Sichern
Sie die Geräte mit Muttern, Unterlegscheiben und
Federringen. (Alle vier Muttern und Scheiben sind im
Lieferumfang enthalten.)
Halbverborgene Installation.
Schneiden Sie eine Öffnung in die abgehängte Decke.
-
(mm)
≥ A
≥ 50
≥ 300
≥ 605
Modell
RPC-2.0
RPC-(2.5/3.0/4.0)
RPC-(5.0/6.0)
Hakenteil
Lufteinlassgitter
Befestigungs-schraube
Streckverbinder
Gerät mit vier
M8-Muttern
befestigen
≥ 300
≥ 8
A
1560
1780
2040
GERÄTEINSTALLATION
Wenn das Innengerät wie in der Abbildung installiert
-
wird, isolieren Sie die oberen Gehäuseteile, die in der
Decke verborgen werden, da sich im Kühlbetrieb
Feuchtigkeit bildet.
Modell
RPC-(2.0/2.5/3.0)
RPC-(4.0/5.0/6.0)
Sichern Sie das Innengerät mit den
-
Befestigungsschrauben. Positionieren Sie die Klappen
der abgehängten Decke entlang dem Innengerät.
Loch
Abgehängte Decke am
Dichtungsfreiraum anbringen
Ausrichtung der Abflusswanne
Die Ausrichtung der Abflusswanne muss, wie unten
-
dargestellt, mit einer Wasserwaage überprüft werden,
um eine falsche Position des Abflusses zu vermeiden.
Wasserniveau
Das Gerät muss so installiert werden, dass die
-
Rückseite des Geräts etwas (ca. 3 mm) niedriger ist als
dessen Vorderseite, um eine falsche Position des
Abflusses zu vermeiden. Das Gerät muss außerdem 3
mm zur Ablaufseite hin abfallend montiert werden.
Ziehen Sie die Muttern der Montagetraversen fest,
-
nachdem Sie die Ausrichtung abgeschlossen haben.
Verwenden Sie zum Sichern der Schrauben
Sicherungslack, um zu verhindern, dass diese sich
lösen. Das Gerät muss außerdem 3 mm zur Ablaufseite
hin abfallend montiert werden.
HINWEIS:
Wenn die abgehängte Decke bereits installiert wurde,
müssen alle Arbeiten an den Leitungen in der Decke
abgeschlossen sein, bevor das Innengerät
eingehängt wird.
2
3
Isolierungsmaterial
(nicht mitgeliefert)
A
13
75
Transparentes
Plastikrohr mit
Wasser
0~3 mm
0~3 mm
