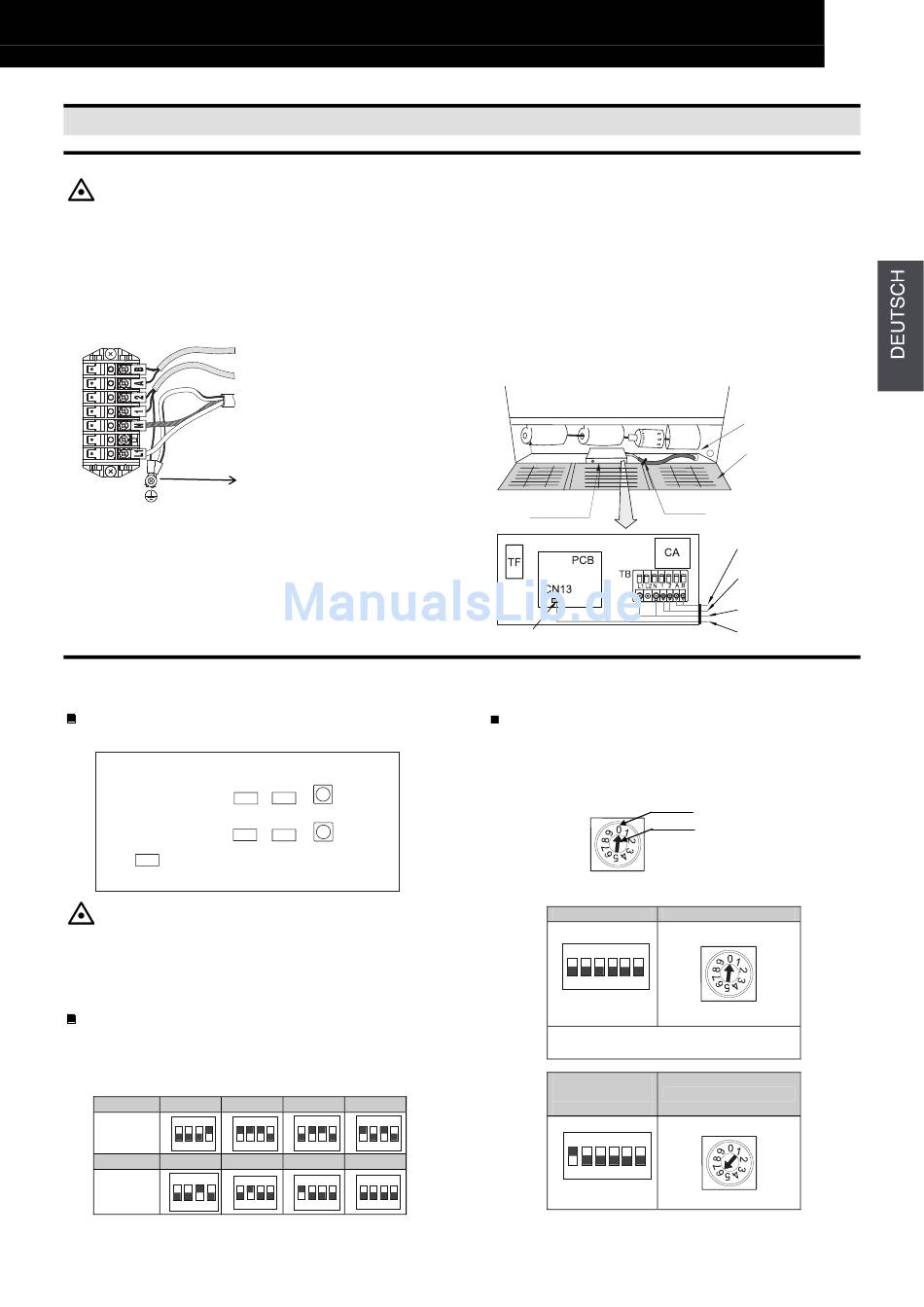

5. VERKABELUNG
5.1. KABELANSCHLUSS FÜR DAS INNENGERÄT
VORSICHTSMASSNAHMEN:
Verwenden Sie zur Übertragung zwischen Innen- und
Außengeräten abgeschirmte Kabel, und schließen
Sie das abgeschirmte Ende der folgenden
Beschreibung entsprechend an die Erdungsschraube
des Schaltkastens des Innengeräts an.
Anschluss mit einer Phase

5.2. EINSTELLEN DER DIP-SCHALTER

Anzahl und Position der Dip-Schalter
Die Position der Dip-Schalter ist folgende:
DSW4
DSW3
DSW7
VORSICHTSMASSNAHMEN:
Bei der Einstellung von Dip-Schaltern ist vorher die
Stromversorgung auszuschalten. Werden die Dip-
Schalter bei eingeschalteter Stromversorgung
eingestellt, sind diese Einstellungen ungültig.
DSW3: Einstellen des Leistungscodes
Einstellungen sind nicht erforderlich, da sie werkseitig
voreingestellt sind. Mit diesem Dip-Schalter wird der
Leistungscode eingestellt, der dem PS-Wert des
Innengerätes entspricht.
PS 1.8
ON ON
Einstell
position
1 2 3 4 1 2 3 4
3.0
ON
ON
Einstell
position
1 2 3 4
1 2 3 4
Fernbedienung (PC-ART)
Übertragungskabel
Stromkabel
(Einphasengerät)
Erdungsschraube
RSW2
DSW5
DSW6 RSW1
2.0 2.3 2.5
ON ON
1 2 3 4 1 2 3 4
4.0 5.0 6.0
ON ON
1 2 3 4 1 2 3 4
Die Kabelanschlüsse des Innengeräts sind unten
dargestellt.
1. Schließen Sie das Kabel der Fernbedienung an die
Anschlüsse A und B des Schaltkastens an. Ziehen Sie
das Kabel durch die Aussparung im Gehäuse (siehe
Abbildung).
2. Schließen Sie das Stromkabel und die Erdungskabel an
die Anschlüsse im Schaltkasten an.
3. Verbinden Sie die Kabel zwischen dem Innengerät und
dem Außengerät mit den Anschlüssen 1 und 2 des
Schaltkastens, wie unten beschrieben.
Schaltkasten
Kabelbinder
Steckverbinder
DSW6 und RSW1: Einstellung der
Gerätenummer
In der folgenden Abbildung ist die werkseitig eingestellte
Position gekennzeichnet.
DSW6
ON
1 2 3 4 5 6
Dieses Beispiel zeigt die Einstellung von DSW6
und RSW1. Werkseitig können bis zu 63 Schalter
eingestellt werden.
Bsp.:
Einstellung Nr.
16
ON
1 2 3 4 5 6
PIN Nr. 1 ist
auf ON
5
VERKABELUNG
7
Aussparung für
Kabel
Gitter
RCS (Optional)
Übertragungskabel
Stromkabel
RCS (Optional)
Anzeige
Flachkopfschraubendre
her verwenden
RSW1
RSW1
Auf 6 stellen
