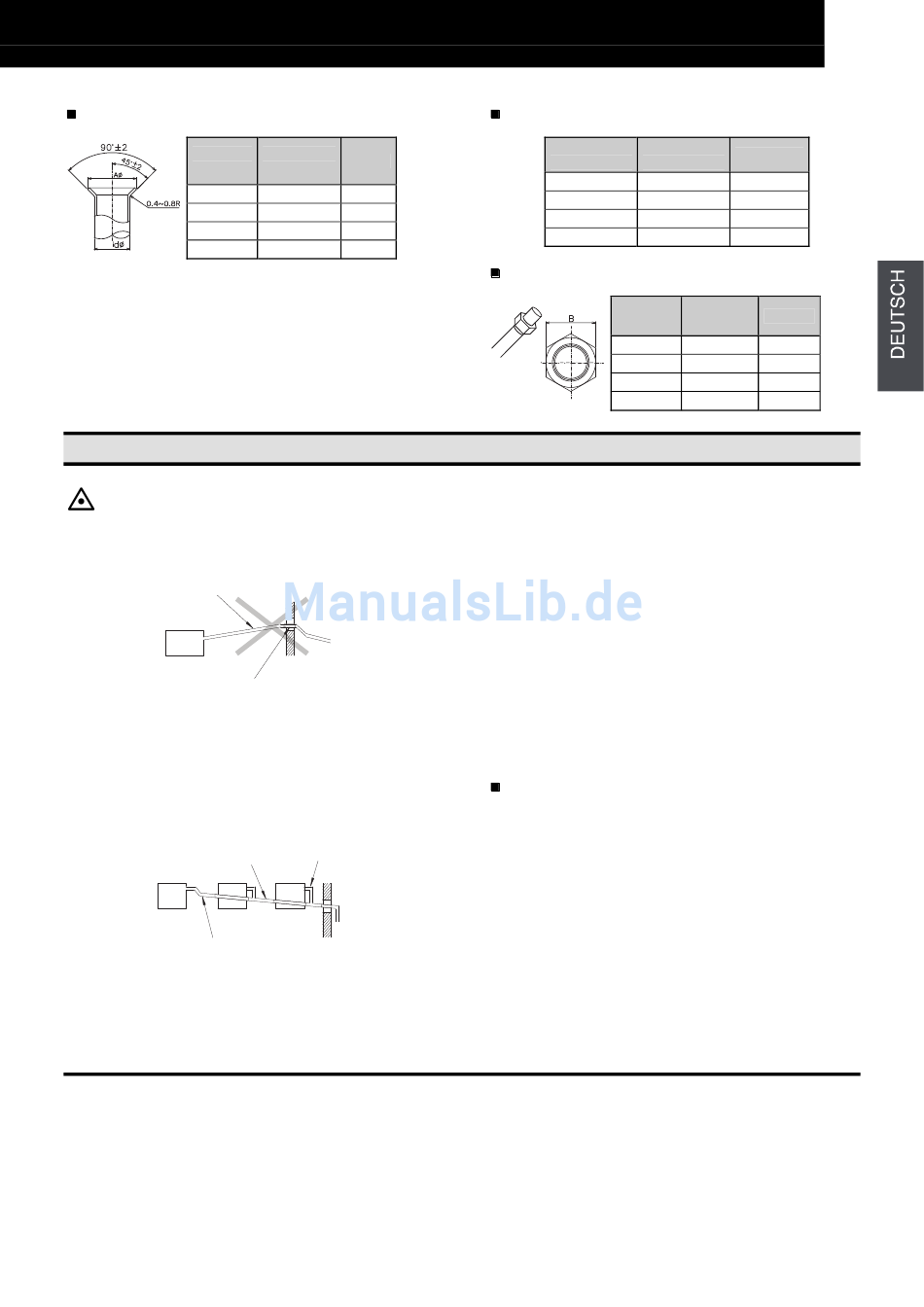

Abmessungen Rohrverbindungen
Nenndurc
h-messer
1/4
3/8
1/2
5/8
4. ABFLUSSLEITUNGEN
4.1. ALLGEMEIN
VORSICHTSMASSNAHMEN:
- Verlegen Sie Abflussleitungen niemals ansteigend,
da sonst Wasser in das Innengerät zurückfließt.
Wenn das Gerät außer Betrieb ist, kann es dadurch
zu einem Austritt von Wasser kommen.
Falsch: Steigung
Falsch: Aufsteigender Teil
- Verbinden Sie die Abflussleitungen nicht mit Sanitär-
und Abwasserleitungen oder anderen
Abflussleitungen.
- Wenn die gemeinsame Abflussleitung an andere
Innengeräte angeschlossen wird, muss jedes
Innengerät höher als diese Leitung liegen. Der
Leitungsdurchmesser der gemeinsamen
Abflussleitung muss der Gerätegröße und der Anzahl
der Geräte entsprechen.
RICHTIG
1/25~1/100 Gefälle
Gemeinsame Ablaufrohre
- Abflussrohre müssen isoliert werden, wenn sie in
Räumen installiert sind, in denen es zu
Kondensbildung an der Rohroberfläche kommen
kann und durch Tropfen Schäden verursacht werden.
Die verwendete Isolierung muss eine Dunst- und
Kondensbildung verhindern.

4.2. DRAIN PIPE CONNECTION

Die Standardrichtung des Abflussleitungsanschlusses ist
die rechte Seite vom Austrittsgitter aus gesehen. Der
Anschluss kann jedoch auch an der linken Seite erfolgen,
wenn die Gebäudekonstruktion dies erfordert.
(mm)
Außendur-
A
+0/-0,4
chmesser
6,35 9,1
9,53 13,2
12,70 16,6
15,88 19,7
FALSCH
Abflussanschluss
Wandstärke Kupferrohr
Nenndurch- Außendurch-
messer messer
1/4
3/8
1/2
5/8
Abmessungen Schraubverbindungen
Nenndurc
h-messer
1/4
3/8
1/2
5/8
- Abflussabscheider müssen in der Nähe des
Innengerätes installiert werden. Diese Abscheider
müssen einen einwandfreien Betrieb garantieren, mit
(Füll-)Wasser getestet werden und auf einen
korrekten Abfluss hin überprüft werden.
- Binden oder klemmen Sie die Abflussleitung und das
Kältemittelrohr nicht zusammen.
HINWEIS:
Installieren Sie die Drainage entsprechend den
lokalen und nationalen Richtlinien.
Nach Durchführung der Arbeiten an den
Abflussleitungen und der Verkabelung müssen Sie
sicherstellen, dass das Wasser gleichmäßig abfließt,
wie im Folgenden angegeben.
Überprüfen des Geräts mit
Abflussmechanismus und Schwimmerschalter
Gießen Sie ungefähr 1.8 Liter Wasser in die
-
Abflusswanne. Der Schwimmerschalter und die
Kondensatpumpe arbeiten anschließend automatisch.
Stellen Sie sicher, dass das Wasser gleichmäßig
-
abfließen kann, oder prüfen Sie die Leitung auf
Undichtigkeit. Wenn am Ende der Abflussleitung kein
Wasser austritt, gießen Sie weitere 1,8 Liter Wasser in
die Abflusswanne.
Scbhalten Sie die Stromversorgung aus.
-
HINWEIS:
Beachtung zu schenken. Ist diese zu dick, kann die
Leitung im Gerät nicht installiert werden
