Hitachi RPC UNIT Installationsanleitung Seite 12

4

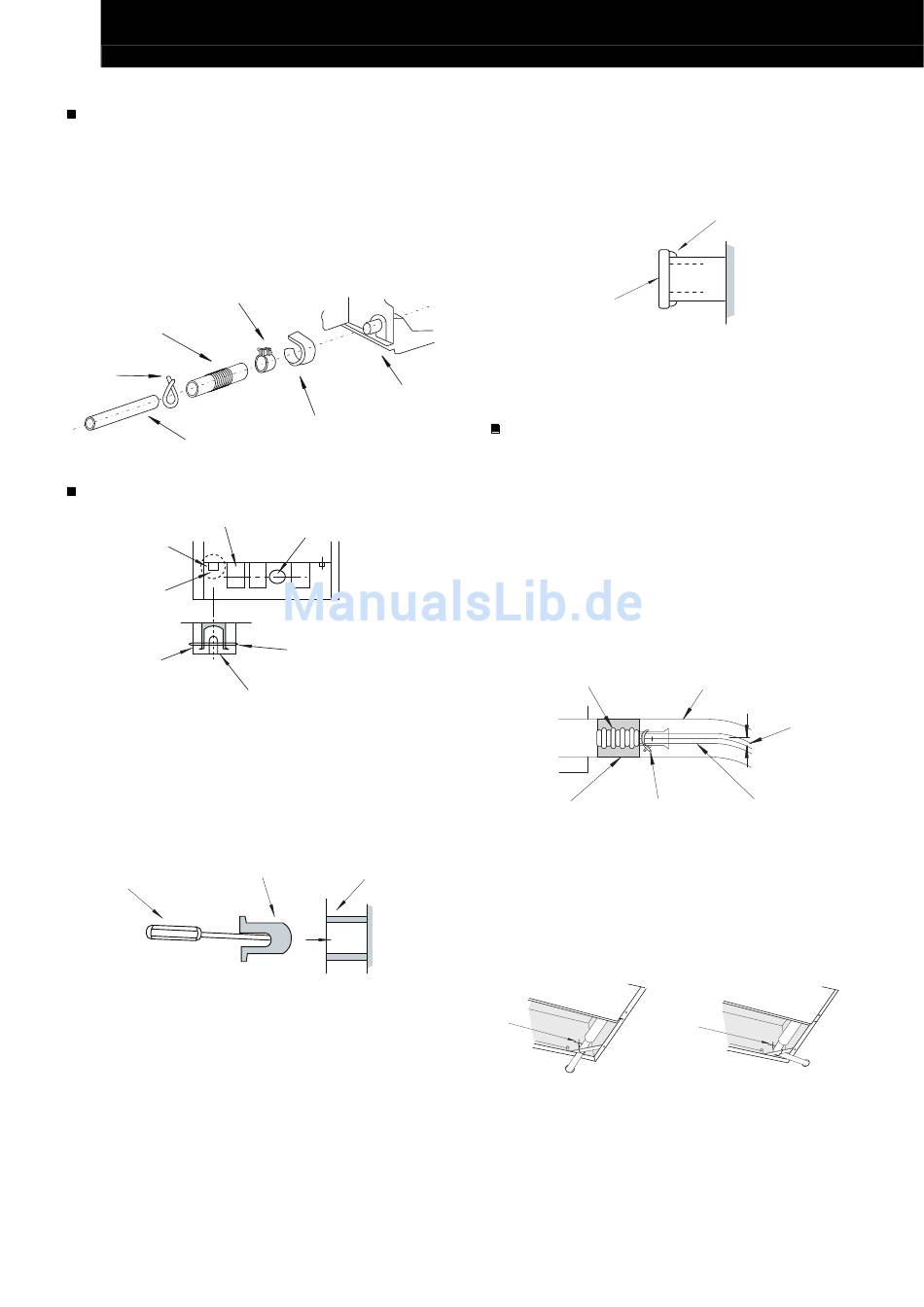

ABFLUSSLEITUNGEN
6
Anschluss an der rechten Seite
1. Führen Sie den Schlauch in die Schelle ein.
2. Schieben Sie den Abflussschlauch bis zum Anschlag
auf den Anschlussstutzen an der Abflusswanne.
3. Ziehen Sie die Schraube der Schlauchschelle an, um
den Schlauch dicht am Anschluss zu befestigen, wie
in der folgenden Abbildung gezeigt.
4. Isolieren Sie den Abflussschlauch an der
Schlauchschelle, um die Bildung von Kondenswasser
zu verhindern.
Kabelschelle A
Abflussschlauch
Kabelschelle b
Abflussrohr
Anschluss an der linken Seite
Lüfter
Anschlussstutzen
Verschluss-
stopfen
Isolierungs-
stopfen
Entfernen Sie den Verschlussstopfen des linken
Anschlussstutzens, wie im Folgenden angegeben.
1. Durchtrennen Sie die Befestigung.
2. Entfernen Sie das Isoliermaterial.
3. Entfernen Sie den Verschlussstopfen.
4. Setzen Sie den Verschlussstopfen mit einem
stumpfen Werkzeug in den rechten Anschlussstutzen
ein, wie in der folgenden Abbildung dargestellt.
Verschluss-
Schraubendreher
stopfen
Anschlussstutzen
Isolierung
Lüftermotor
Rückseite
Kabelbinder
Verschlussstopfen
Abflussanschluss
Geräte-
seite
5. Versiegeln Sie nach Einführen des
Verschlussstopfens in den rechten Anschlussstutzen
die Verbindungsstelle mit einem wasserdichten PVC-
Kleber, und sichern Sie den Stopfen mit einer
Befestigung.
Stecker
6. Wickeln Sie Isoliermaterial um den Anschluss.
7. Verbinden Sie den Abflussschlauch mit dem linken
Anschlussstutzen mit Hilfe des für den rechten
Anschlussstutzen beschrieben Verfahrens.
Anschluss der Abflussleitung
1. Bereiten Sie ein PVC-Rohr mit einem
Außendurchmesser von 26 mm vor. (VP20)
2. Beachten Sie die Position der Abflussleitung.
Verlegen Sie die Leitung mit einer Neigung von 1/25
bis 1/100. Verlegen Sie die Abflussleitung nicht
ansteigend.
3. Versiegeln Sie die Verbindungsstelle der Leitung mit
einem wasserdichten chloridhaltigen Dichtmittel.
4. Umwickeln Sie die Verbindungsstelle sorgfältig mit
Isoliermaterial.
5. Befestigen Sie die Abflussleitung mit der im Liefer-
umfang enthaltenen Schelle am Abflussschlauch.
Abflussschlauch
Schelle
Isolierung
Umwickeln mit Isoliermaterial
6. Schließen Sie die Abflussleitung nicht an
Abwasserleitungen oder andere Abflussleitungen an.
7. Binden Sie beim Einbau der Leitung nicht die
Abflussleitung und die Kältemittelrohre zusammen.
Binden Sie die Abflussleitung fest, wie unten
beschrieben.
Kabel-
binder
Rückseitenleitung
8. Gießen Sie nach der Installation der Abflussleitung
Wasser in die Abflusswanne, und stellen Sie sicher,
dass das Wasser gleichmäßig abfließt
Dichtungsmaterial
Isolierung
(vor Ort bereitgestellt)
Sicheres
Gefälle
Kabel-
binder
Rückseitenleitung
