ABB PMA HFAKZ EMC Montageanleitung

—
Contact
ABB Switzerland Ltd
PMA Cable Protection
Aathalstrasse 90
CH-8610 Uster
Switzerland
Tel: +41 58 585 00 11
E-mail: pma-info@ch.abb.com
www.pma.ch
ENGLISH / DEUTSCH
7
Assemby
The HFAKZ EMC Fitting can be used in
combination with any PMA cable protection
system to provide mechanical protection for
cables and EMC shielding braid.
The specifications and instructions for our customers in this document reflect the product
engineering level at the time of manufacturing. ABB accepts no liability for damages resulting
from unprofessional installation or misuse of the products. This disclaimer also includes
damages to third parties. It is the customer's responsibility to check the delivered products
and immediately notify ABB of detected faults. It is also the customer's responsibility to test
the delivered product on its applicability for the intended purpose. ABB will accept no liability
or responsibility for their products if a product or a ABB system is combined or used together
with third-party products, i.e. products from other companies than ABB. Jurisdiction in all legal
disputes concerning product liability have the courts of the canton of Zurich/Switzerland.
Swiss law applies. For more information go to: www.pma.ch
We reserve the right to make technical
changes or modify the contents of
this document without prior notice.
With regard to purchase orders, the agreed
particulars shall prevail. ABB AG does
not accept any responsibility whatsoever
for potential errors or possible lack of
information in this document.
We reserve all rights in this document
and in the subject matter and illustrations
contained therein. Any reproduction,
disclosure to third parties or utilisation
of its contents – in whole or in parts –
is forbidden without prior written consent
of ABB AG.
Copyright© 2019 ABB
All rights reserved
Kompatibilität
Die PMA HFAKZ Verschraubung ist
kompatibel mit allen PMA Kabelschutz
Systemen.
Es kann mit PMAFIX, PMAFIX Pro Fittinge
und PMAFLEX Wellrohr kombiniert werden
zum Schutz von Kabel und EMV-
Abschirmgeflecht.
—

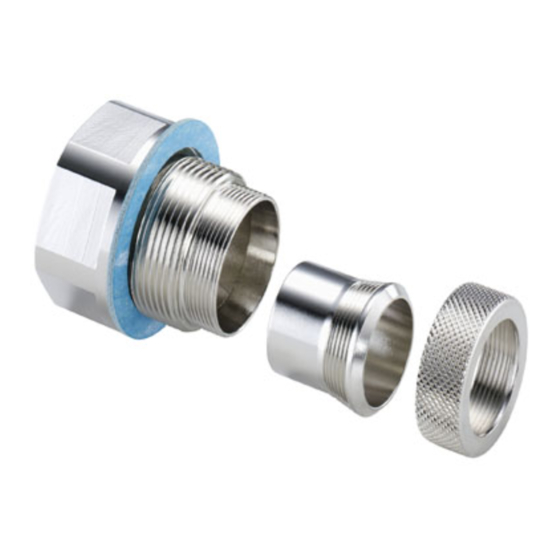

PMA® HFAKZ EMC Adapter
PMA HFAKZ EMV Adapter
ASSEMBLY INSTRUCTION
EN
MONTAGEANLEITUNG
DE
ENGLISH / DEUTSCH
1
F
A. Pflitsch double thread element
B. Rubber sealing grommet with appropriate
size holes for assigned cables
C. Compression thread element
D. Plastic cone
E. HFAK1 Fitting body
F. EMC shielding braid
Assemby
Install the Pflitsch double thread element (A)
to the casing Two possibilities. Attachment to
a female thread or through hole mounting.
Secure the lock nut on the other side of the
casing if used. (See PMA Info N° 13 -Tightening
torques for PMA fittings with Pflitsch strain
relief elements)
Die in diesem Dokument für unsere Kunden enthaltenen Angaben und Instruktionen
entsprechen dem neuesten Stand unserer Technik zum Zeitpunkt der Herstellung des
Produktes. Die ABB lehnt jede Haftung bei unsachgemässer Montage oder Verwendung sowie
Zweckentfremdung des Produktes ab. Dieser Haftungsausschluss umfasst auch allfällige
Drittschäden. Es obliegt dem Kunden, die gelieferte Ware zu prüfen und allfällig festgestellte
Mängel sofort der ABB anzuzeigen. Es obliegt ferner dem Kunden, die Ware auf ihre Eignung
zwecks einer spezifischen Anwendung zu überprüfen. Die ABB lehnt jegliche Haftung für ihre
Produkte ab, wenn ein einzelnes Produkt oder ein ABB-System mit Fremdprodukten, d.h.
Produkten anderer Unternehmungen kombiniert bzw. verwendet wird. Gerichtsstand für
Streitigkeiten bezüglich Produkthaftung sind die Gerichte des Kantons Zürich/Schweiz. Es
kommt Schweizer Recht zur Anwendung. Ergänzende Informationen unter: www.pma.ch
B
C
D
E
A. Doppelge winde-Adapter
B. Gummi Dichtelement mit Löcher für
entsprechende Kabeldurchmesser
C. Druckschraube-element
D. Kunststoff Konus
E. HFAK1 Körper
F. EMV Abschirmgeflecht
Montage-Empfehlung
Installieren Sie den Doppelgewinde-Adapter
(A) an das Gehäuse. Zwei Möglichkeiten;
Befestigung an einem Innengewinde oder
Durchgangsbohrung.
Sichern Sie mit der Gegenmutter auf der
anderen Seite des Gehäuses, falls nötig.
(Bitte beachten Sie das PMA Infoblatt Nr. 13 –
Anzugsdrehmomente für PMA Fittings mit
Pflitsch Zugentlastungselementen)
25
A
