Typisches System Setup; Fehlersuche - Techcon Systems Ts5322 Benutzerhandbuch

6.

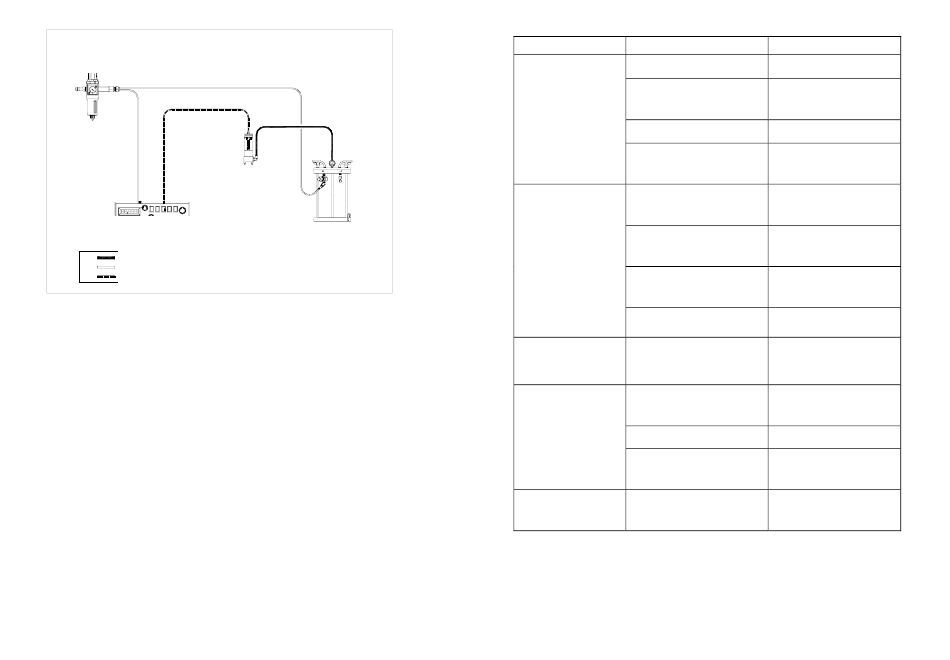

Typisches System Setup

DRUCKLUFT MUSS ORDNUNGSGEMÄß
GEFILTERT UND TROCKEN SEIN. ANSONSTEN
PLANT AIR MUST BE PROPERLY
FILTERED AND DRY. IF NOT, SPECIFY
EINEN 5-MICRON FILTERREGLER MONTIEREN
A 5-MICRON FILTER REGULATOR.
TECHCON SYSTEMS
TECHCON SYSTEMS TS5130
CONTROLLER OR EQUIVALENT
CONTROLLER TS5130
MATERIAL
MATERIAL
KONST. DRUCKLUFT
CONSTANT AIR
GEPULSTE DRUCKLUFT
PULSED AIR
Abb. 4.0
Techcon Systems is an OK International Brand
Copyright © All Rights Reserved • TS941 Rev 04/04
17
TS5322
MINI
MINI SPOOL VALVE
KOLBENV
ENTIL
FLUID FEED SYSTEM
DRUCKTANK
7.

FEHLERSUCHE

PROBLEM MÖGLICHE URSACHE
Materialdruck zu niedrig
Betriebsdruck zu niedrig
Kein Materialfluss
Dosiernadel verstopft
Medium in Ventilkammer
verhärtet
Schwankender Materialdruck
Betriebsdruck des Ventils zu
Ungleichmäßiger
niedrig
Materialfluss
Ventilöffnungszeit nicht
gleichmäßig
Luft im Materialgehäuse
Medium fließt weiter,
nachdem das Ventil
Luft im Materialgehäuse
geschlossen wurde, und
stoppt plötzlich
Vakuum-Rückhaltekappe
geschlossen
Dichtungen beschädigt oder
Stetiges Tropfen
abgenutzt
Der Materialdruck liegt über
500 psi
Das Dosiermedium tritt Obere Dichtungen beschädigt
am Ölkanal aus oder abgenutzt
Techcon Systems is an OK International Brand
Copyright © All Rights Reserved • TS941 Rev 04/04
18
BESEITIGUNG
Materialdruck erhöhen
Luftdruck auf 4,9 bar (70
psi) erhöhen
Dosiernadel ersetzen
Ventil gründlich reinigen
Sicherstellen, dass der
Materialdruck konstant ist
Ventildruck auf 4,9 bar (70
psi) erhöhen
Sicherstellen, dass der
Controller konstant Druckluft
liefert
Ventil reinigen
Ventil reinigen
Kappe gegen den
Uhrzeigersinn drehen, bis
das Dosiermedium nicht
mehr tropft
Dichtungen austauschen
Druck reduzieren
Dichtungen austauschen
