9.2 Zubehör
Tisc-Montagesatz:
TEILENUMMER
BESCHREIBUNG
918-033-000
Ventilständer
918-000-012
Klemmhalterung
1212-000-008
Montagestange
(diese drei Komponenten sind für einen Tisch-
Montageständer erforderlich)

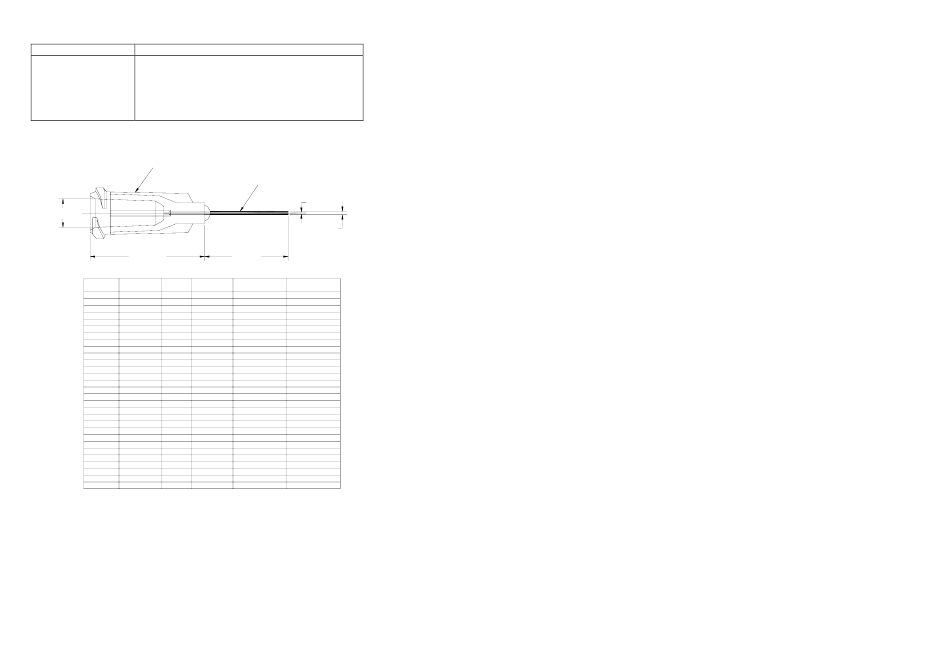

GRAFIK UND TABELLE TE NADEL
NABE (POLYPROPYLEN)
HUB (POLYPROPYLENE)
(Ø.170)
(.684±.025)
PART #
COLOR HUB
GAUGE
"C" DIM.
TE714050
OLIVE
14
1/2"
TE714100
OLIVE
14
1.0"
TE714150
OLIVE
14
1-1/2"
TE715050
AMBER
15
1/2"
TE715100
AMBER
15
1.0"
TE715150
AMBER
15
1-1/2"
TE718050
GREEN
18
1/2"
TE718100
GREEN
18
1.0"
TE718150
GREEN
18
1-1/2"
TE720050
PINK
20
1/2"
TE720100
PINK
20
1.0"
TE720150
PINK
20
1-1/2"
TE721050
PURPLE
21
1/2"
TE721100
PURPLE
21
1.0"
TE721150
PURPLE
21
1-1/2"
TE722050
BLUE
22
1/2"
TE722100
BLUE
22
1.0"
TE722150
BLUE
22
1-1/2"
TE723050
ORANGE
23
1/2"
TE723100
ORANGE
23
1.0"
TE723150
ORANGE
23
1-1/2"
TE725050
RED
25
1/2"
TE725100
RED
25
1.0"
TE725150
RED
25
1-1/2"
TE727025
CLEAR
27
1/4"
TE727050
CLEAR
27
1/2"
TE730025
LAVENDER
30
1/4"
TE730050
LAVENDER
30
1/2"
TE732025
YELLOW
32
1/4"
Techcon Systems is an OK International Brand
Copyright © All Rights Reserved • TS941 Rev 04/04
23
KANÜLE (EDELSTAHL)
CANNULA (STAINLESS STEEL)
"A" DIM.
"B" DIM.
"C" DIM.
Ø"A" DIM.
Ø"B" DIM.
0.0610/0.0650
0.0820/0.0840
0.0610/0.0650
0.0820/0.0840
0.0610/0.0650
0.0820/0.0840
0.0525/0.0555
0.0715/0.0725
0.0525/0.0555
0.0715/0.0725
0.0525/0.0555
0.0715/0.0725
0.0315/0.0345
0.0495/0.0505
0.0315/0.0345
0.0495/0.0505
0.0315/0.0345
0.0495/0.0505
0.0230/0.0245
0.0355/0.0360
0.0230/0.0245
0.0355/0.0360
0.0230/0.0245
0.0355/0.0360
0.0195/0.0210
0.0320/0.0325
0.0195/0.0210
0.0320/0.0325
0.0195/0.0210
0.0320/0.0325
0.0155/0.0170
0.0280/0.0285
0.0155/0.0170
0.0280/0.0285
0.0155/0.0170
0.0280/0.0285
0.0125/0.0140
0.0250/0.0255
0.0125/0.0140
0.0250/0.0255
0.0125/0.0140
0.0250/0.0255
0.0095/0.0110
0.0200/0.0205
0.0095/0.0110
0.0200/0.0205
0.0095/0.0110
0.0200/0.0205
0.0075/0.0090
0.0160/0.0165
0.0075/0.0090
0.0160/0.0165
0.0055/0.0070
0.0120/0.0125
0.0055/0.0070
0.0120/0.0125
0.0035/0.0050
0.0090/0.0095
10.
Eingeschränkte Garantie
Der Hersteller übernimmt gegenüber dem Originalkäufer für dieses Produkt eine
Garantie für Material- und Verarbeitungsfehler für den Zeitraum von einem (1) Jahr ab
Kaufdatum, ausgeschlossen hiervon sind jedoch Schäden durch Missbrauch,
Fahrlässigkeit, Unfall, fehlerhafte Installationen und Anweisungen. Der Hersteller
repariert oder ersetzt nach eigenem Ermessen kostenlos alle fehlerhaften Bestandteile
des Gerätes, nachdem dieses auf Kosten des Erstkäufers während der Garantiezeit an
den Hersteller zurückgesendet wurde.
Jegliche Haftung oder Verpflichtung seitens
des Herstellers, die aus dieser Gewährleistung resultiert, ist auf den Kaufpreis des
Ventils beschränkt. Diese Gewährleistung gilt nur, wenn das fehlerhafte Produkt als
komplette Einheit ohne physikalischen Schaden zurückgeschickt wird. Die hier
beschriebene Haftung des Herstellers kann nur durch eine schriftliche Erklärung, die
von einem Mitarbeiter der Firma unterschrieben wurde, geändert oder erweitert
werden. Der Hersteller haftet unter keinen Umständen für Folgeschäden oder zufällige
Schäden. Vor Versand einer fehlerhaften Einheit ans Werk wird eine
Rücksendegenehmigung von OK International GmbH benötigt.
Der Hersteller behält sich das Recht vor, technische Produktänderungen ohne
Vorankündigung vorzunehmen.
