2. Déballage et Contrôle
Déballez soigneusement la valve et examinez soigneusement les éléments contenus
dans le carton.
Ces éléments sont les suivants :
•
Valve
•
Support de valve
•
Guide de l'utilisateur
•
Tuyau d'air de la valve
3.

Description

La mini-valve à piston de la série TS5320 est conçue pour doser des fluides de
viscosité moyenne à élevée avec une très grande précision de dosage, pour une très
large gamme de points ou de gouttes. Un ressort de rappel interne rend la valve
parfaitement adaptée à l'utilisation avec n'importe quel contrôleur temps/pression. Une
faible course d'ouverture permet d'obtenir une fermeture positive extrêmement rapide.
Un réglage interne facilite l'ajustement très fin du niveau de "réaspiration". La
conception compacte de la valve TS5322 permet son montage très souple et son
intégration facile dans les applications automatisées.
4.

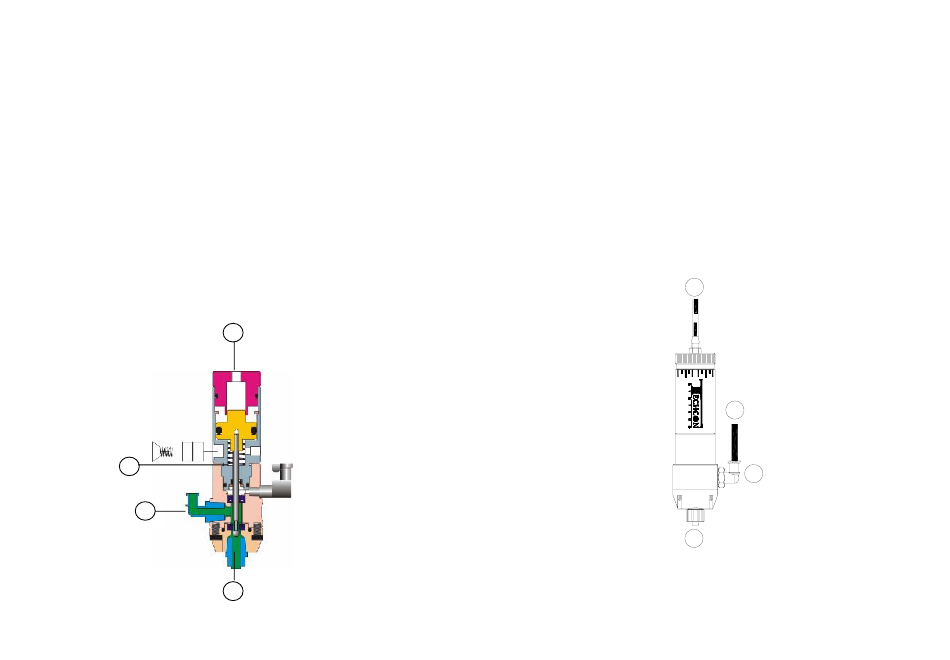

Principe de Fonctionnement

Les mini-valves à piston de la série TS5322 sont normalement fermées et sont dotés
d'une réaspiration réglable. L'air comprimé à 4,8 bar (70 psi) pénétrant par le raccord
(1) fait avancer le piston (2) et ouvre ainsi le circuit conduisant de l'entrée du produit (3)
à la sortie du produit (4).
La chute de pression de l'entrée d'air permet au piston de revenir en position de
fermeture, assurant ainsi une coupure rapide et "fail-safe" du débit de fluide.
2
3
Techcon Systems is an OK International Brand
Copyright © All Rights Reserved • TS941 Rev 04/04
27
1
4
Figure 2.0
5.

Instructions De Montage

•
Raccordez le tube d'alimentation du réservoir de fluide (1) au raccord
d'entrée (2) de la valve.
•
Raccordez le tuyau d'air de la valve (3) au contrôleur de valve ou à un autre
équipement pneumatique utilisé pour la commander.
•
Raccordez la buse appropriée ou la tête de dosage (4) au raccord de sortie
du fluide.
•
Réglez la pression du contrôleur de valve à 4,8 bar (70 psi).
•
Établissez la pression dans le réservoir de fluide. Ne dépassez pas 34,5 bar
(500 psi).
•
Assurez-vous que tous les raccordements sont étanches.
•
Placez un récipient sous la sortie de la valve et actionnez la valve jusqu'à ce
que le fluide s'écoule en continu.
La quantité de fluide qui s'écoule à travers la valve est déterminée par
•
Le temps d'ouverture de la valve
•
La pression du réservoir de fluide
•
La taille de la tête de dosage
3
4
Figure 3.0
