1. Specifiche
Dimensioni: 102 mm di lunghezza X 28 mm di diametro
Peso: TS5322 = 0.31 lb 139g
TS5322D = 0.26 lb 119g
Porta d'ingresso fluido: 1/8"NPT femmina
Porta d'uscita fluido: 1/8"NPT femmina
Porta d'ingresso aria: 10-32 UNF
Porta di montaggio: -20 UNC-2B
Pressione massima del fluido: 34.5 bar
Pressione dell'aria minima
richiesta: 4.9 bar
Parti bagnate dal fluido: TS5322 = 303 acciaio inossidabile, alluminio
anodizzato, Teflon®, EPR
TS5322D = 303 acciaio inossidabile, Delrin,
Teflon®, EPR.
Frequenza d'esercizio: superiore a 500 cicli/min.
Portata (acqua): 2700 ml/min.
Viscosità massima del
materiale: 1.000.000 Cps

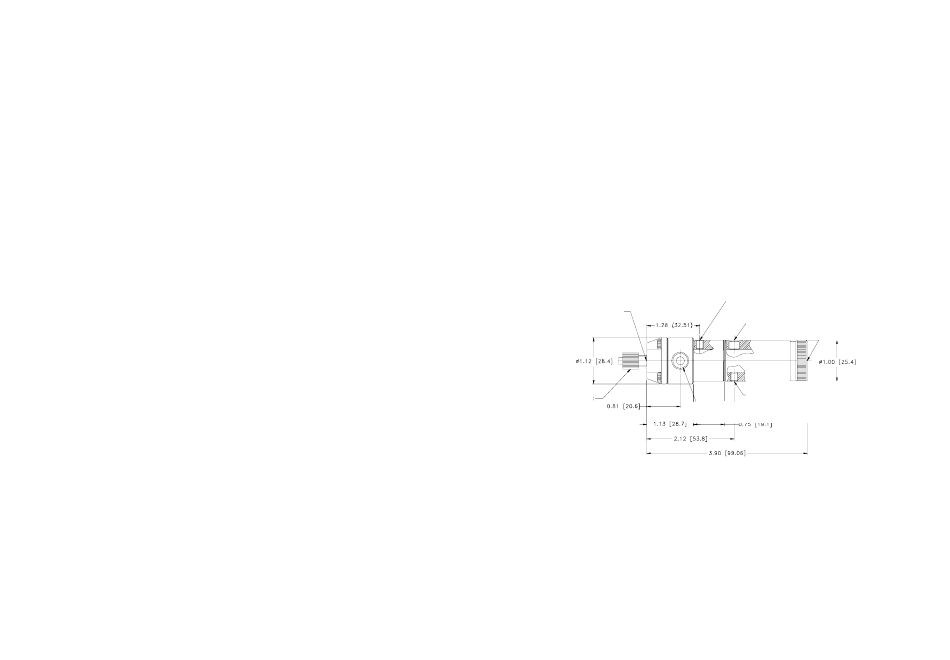

1/8 NPT USCITA FLUIDO
RACCORDO
D'USCITA FLUIDO
1/8 NPT PORTA D'INGRESSO FLUIDO
Le dimensioni sono espresse in mm
Figura 1.0
Techcon Systems is an OK International Brand
Copyright © All Rights Reserved • TS941 Rev 04/04
38
10-32 UNF PORTA
LUBRIFICATORE, OPTIONAL
1/4-20 FORO DI
MONTAGGIO
10-32 UNF PORTA
D'INGRESSO ARIA
10-32 UNF (PORTA D'INGRESSO
ARIA PER RITORNO, OPTIONAL
